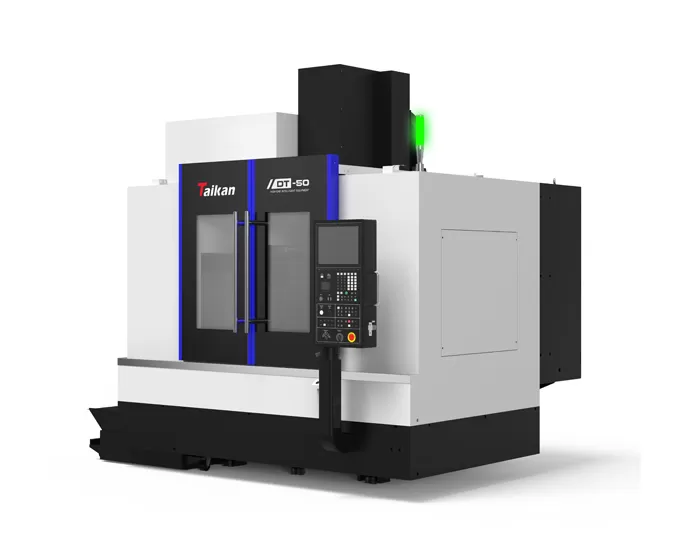

Name: DT50 pusat pemesinan menegak berketepatan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri DT50 berketepatan tinggi menegak tatanan pusat

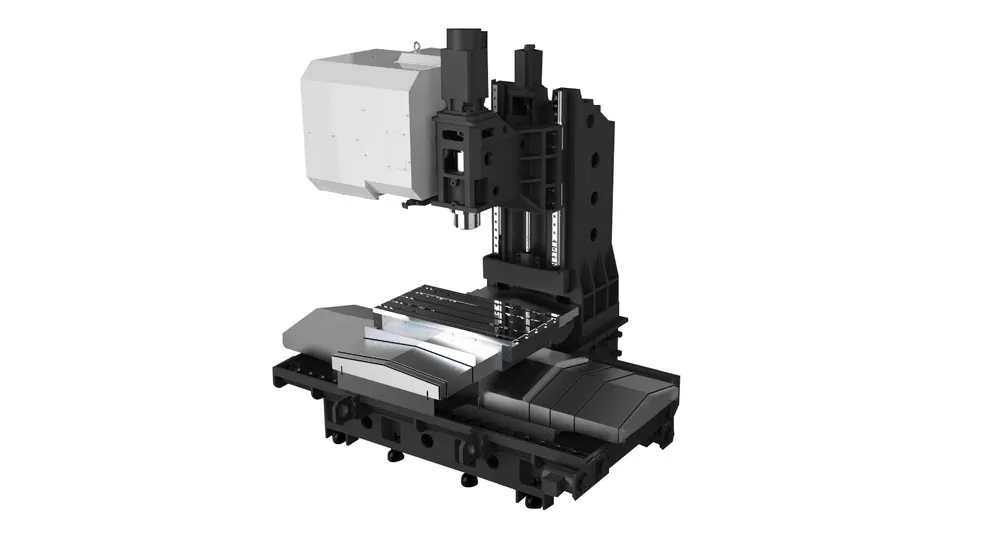

Struktur sokongan perjalanan penuh

Mesin ini mempunyai katil berbentuk T, dengan pelana bergerak ke kiri dan kanan pada paksi X dan meja bergerak ke hadapan dan ke belakang pada paksi Y. Sokongan perjalanan penuh meja dan pelana menghilangkan kelebihan sisi pusat pemesinan menegak C-jenis tradisional, memastikan prestasi dinamik yang lebih baik dan kestabilan pemotongan.

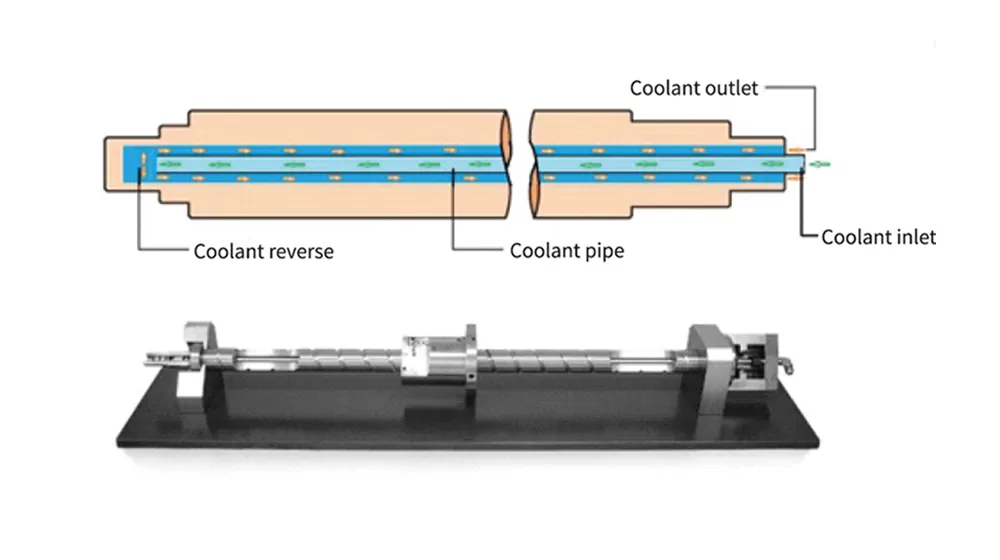

Skru bola penyejukan berongga

Skru bola ketepatan diameter besar mempunyai sistem penyejukan berongga dan reka bentuk pra-ketegangan untuk mengurangkan ubah bentuk haba, meningkatkan ketepatan pemesinan, dan memanjangkan hayat perkhidmatan skru.

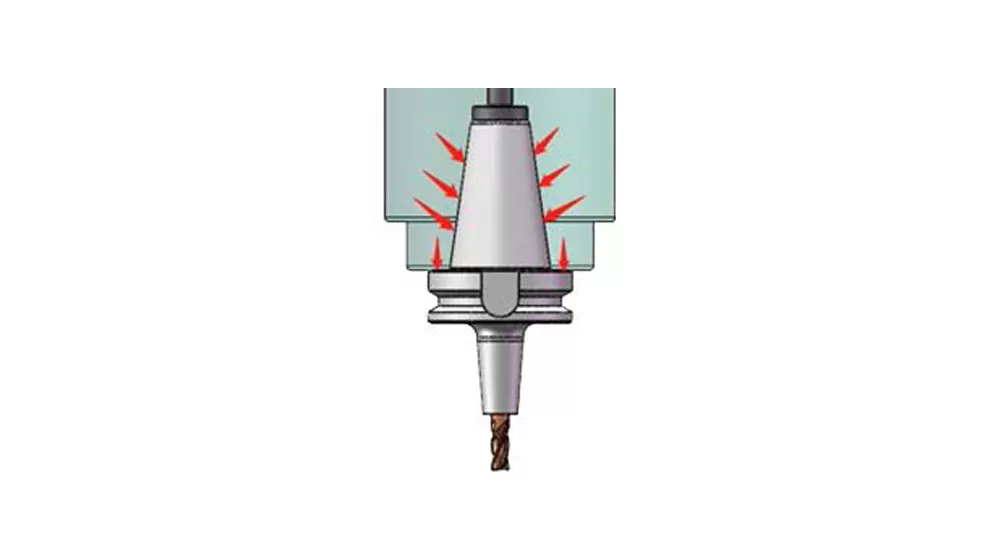

Unit Spindle berkelajuan tinggi ketepatan

Spindle menggunakan sistem pemacu langsung BBT40-12000r/min dengan sistem penyejukan untuk mengurangkan ubah bentuk haba, meningkatkan ketepatan, dan memanjangkan hayat galas. Hujung depan spindle mempunyai meterai labirin dan tirai udara untuk mengelakkan penyejuk daripada memasuki galas, memastikan kestabilan jangka panjang.

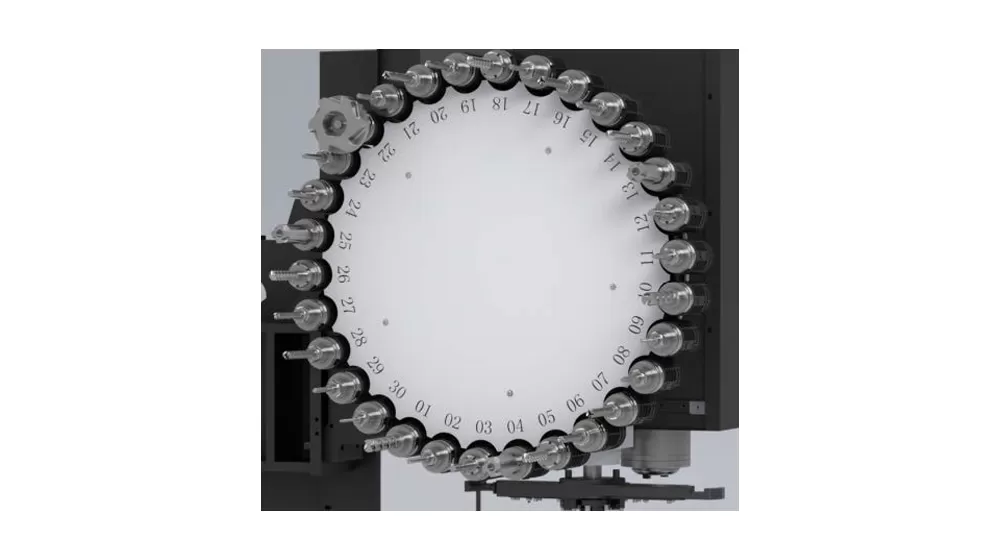

Sepenuhnya disertakan alat majalah

Majalah alat tertutup sepenuhnya melindungi alat-alat daripada pencemaran, menjaga mereka bersih. Sistem ATC yang didorong oleh servo meningkatkan kelajuan perubahan alat, ketepatan, dan kestabilan, meningkatkan kecekapan pemesinan.

Unit Spindle berkelajuan tinggi ketepatan

Penggunaan pusat pemesinan menegak DT50 berketepatan tinggi

Alat mesin ini sesuai untuk pelbagai, pemprosesan kecil-batch bahagian kompleks seperti komponen berbentuk kotak sederhana dan kecil, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

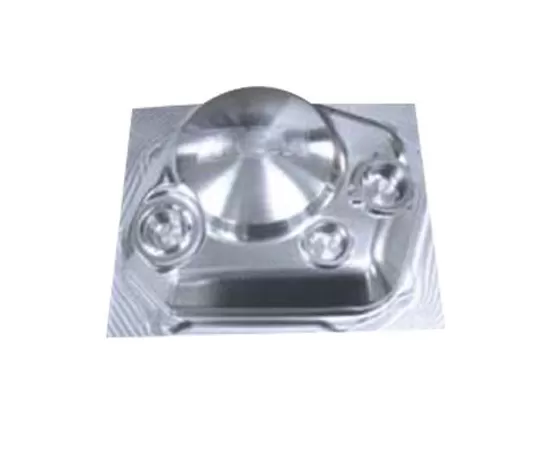

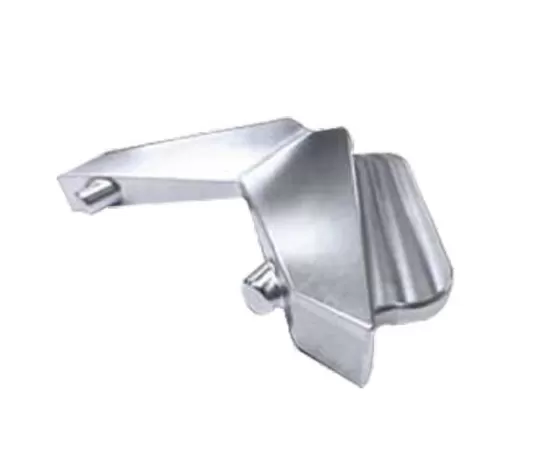

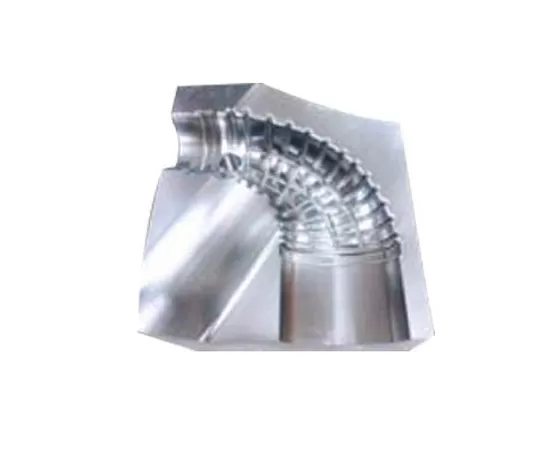

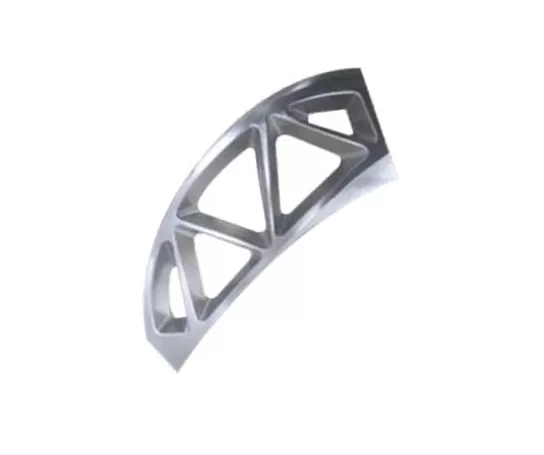

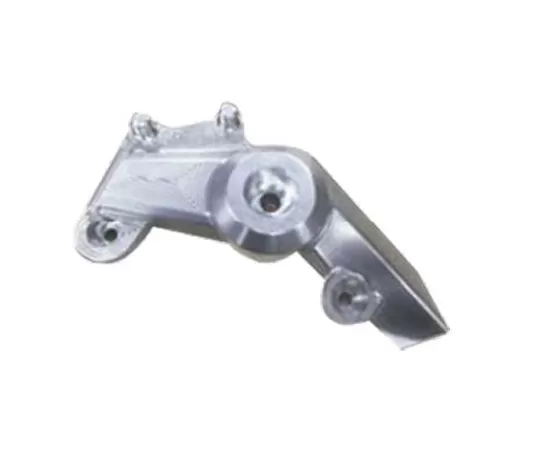

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Contoh bahan kerja 5

Contoh bahan kerja 6

Spesifikasi DT50 pusat pemesinan menegak berketepatan tinggi

MPa

Nama			Unit	DT50	Kata-kata
Perjalanan	Jadual perjalanan (X-axis)		Mm	850
	Pelana perjalanan (Y-axis)		Mm	500
	Perjalanan kotak Spindle (Z-axis)		Mm	500
	Jarak dari hidung spindle ke permukaan meja		Mm	150-650
	Pusat spindle jarak ke permukaan panduan lajur		Mm	/
Jadual	Saiz meja		Mm	1100*450
	Memuatkan jadual		Kg	600
	T-SLOT(QTY-lebar * ruang)		Mm	3-18*125
Spindle	Kuasa Motor (S1/S6)		KW	11/18.5
	Tork Motor (S1/S6) (diberi nilai/masa pendek)		N.m	52.5/118
	Kelajuan putar		R/min	50 ~ 12000 (langsung)
	Diameter Spindle		Mm	Ф150
	Spindle penoreh		/	BBT40
Memandu	Motor kuasa X/Y/Z		KW	3.0/3.0/3.0
Kelajuan	X/Y/Z paksi kelajuan pantas		M/min	48/48/48
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.006/0.006/0.006	VDI 3441
Ketepatan	Repeatability(X/Y/Z)		Mm	0.004/0.004/0.004	VDI 3441
Majalah alat	Kapasiti alat		T	30
	Maks. Berat badan		Kg	8
	Maks. Panjang		Mm	350
	Maks. Tork yang dibenarkan		Nm	≤ 10.19
	Maks. diameter (penuh/bersebelahan)		Mm	Ф80/Ф150
Lain-lain	Sistem CNC		/	FANUC 0i MF PLUS
	Sumber Gas	Aliran	L/min	≥ 280(ANR)
	Sumber Gas	Tekanan udara	0.6-0.8
	Kapasiti peralatan		KVA	25
	Saiz jentera		Mm	302829142935	Sepadan X * Y * Z paksi
	Berat mesin (lebih kurang.)		Kg	5600

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
