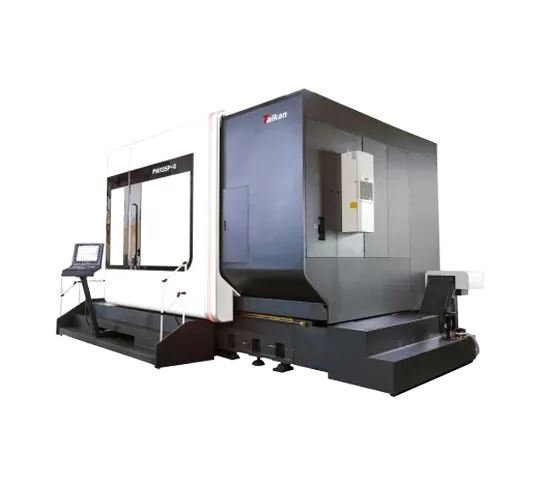

FH135P-C 5-paksi pengilangan dan Turning Machining pusat

X/Y/Z paksi perjalanan

1450 × 1450 × 1000mm

Jarak dari kepala pengilangan mendatar

Pusat jadual kerja

30 ~ 1030mm

Kelajuan jadual putar

53rpm

Saiz meja kerja

Φ1400mm

Beban jadual maksimum

Pengilangan 4000kg

Menghidupkan 3000kg

Swing kepala pengilangan (paksi B)

Standard

Julat Swing (0 = menegak/180 = tahap)

-15 ° ~ + 180 °

Kelajuan undian paksi B

50rpm

Jarak dari hidung spindle menegak ke meja

160 ~ 1160mm

Spindle elektrik Max. Kelajuan

10000rpm

Kuasa (S1-100 %/40% DC)

42/58kW

Tork (S1-100 %/40% DC)

215/350Nm

Spindle tirus

1:10 tirus

Antara muka alat

HSK100A

Kapasiti majalah alat

40T

Maks. diameter alat/panjang/berat

Φ135mm/300mm/12kg

Alat menukar masa (alat untuk alat)

4s

Penggerudian (menormalkan keluli karbon sederhana)

Φ50mm

Mengetuk (menormalkan keluli karbon sederhana)

M40

Traverse pesat

40 m/min

Ketepatan kedudukan X/Y/Z

0.006mm

X/Y/Z ulangi ketepatan kedudukan

0.004mm

Ketepatan kedudukan B/C

B/C mengulangi ketepatan kedudukan

Kuar inframerah

Alat penetapan alat
(Alat mengukur di kawasan pemesinan)

Ketinggian mesin (mesin Standard)

4150mm

Kawasan badan utama yang diduduki (L * W)

5905 × 4100mm

Majalah alat menduduki kawasan (L * W)

2200 × 1600mm

Kawasan penghantar cip (L * W)

3700 × 1250mm

Tangki air menduduki kawasan (L * W)

Mesin lengkap menduduki kawasan
(Tidak termasuk tangki air) (L * W)

Berat mesin

42000kg

Sistem kawalan
