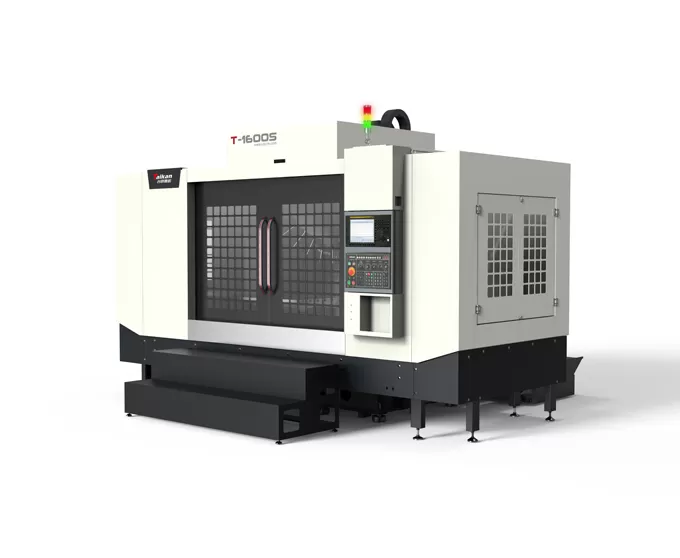

T-1600S pusat pemesinan hab roda berkelajuan tinggi dan kecekapan tinggi

Perjalanan

Jadual perjalanan (X paksi)

Mm

1600

Pelana perjalanan (paksi Y)

Mm

550

Headstock perjalanan (Z paksi)

Mm

450

Jarak dari hidung spindle ke permukaan meja

Mm

100-550

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

632

Jadual

Saiz meja

Mm

1700*550

Maks. Beban

Kg

500

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

3.7/5.5

Tork Motor (masa undian/pendek)

N.m

14.1/21.0

Kelajuan motor Spindle

Rpm

20-20000

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-15000

X/Y/Z paksi kelajuan traverse pesat

M/min

30/36/36

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.015

GB/T 18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Majalah alat

Kapasiti penyimpanan alat

Pcs

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

250

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

Maks. Kapasiti tangki penyejuk

L

400

Saiz mesin

Mm

4150*3750 2950

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

6450
