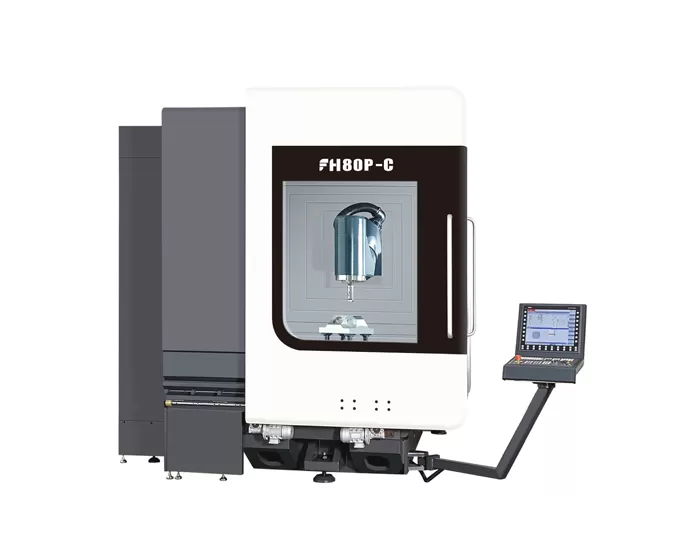

FH80P-C 5-paksi pengilangan dan Turning Machining pusat

X/Y/Z paksi perjalanan

800 × 1050 × 800mm

Jarak dari kepala pengilangan mendatar

Pusat jadual kerja

39 ~ 839mm

Kelajuan jadual putar

300rpm

Saiz meja kerja

Φ880mm

Beban jadual maksimum

Pengilangan 3000kg

Menghidupkan 1500kg

Swing kepala pengilangan (paksi B)

Standard

Julat Swing (0 = menegak/180 = tahap)

-15 ° ~ + 180 °

Kelajuan undian paksi B

50rpm

Jarak dari hidung spindle menegak ke meja

162 ~ 962mm

Spindle elektrik Max. Kelajuan

12000rpm

Kuasa (S1-100 %/40% DC)

34/42kW

Tork (S1-100 %/40% DC)

132/192Nm

Spindle tirus

1:10 tirus

Antara muka alat

HSK-A63

Kapasiti majalah alat

40T

Maks. diameter alat/panjang/berat

Φ85mm/300mm/8kg

Alat menukar masa (alat untuk alat)

4s

Penggerudian (menormalkan keluli karbon sederhana)

Φ40mm

Mengetuk (menormalkan keluli karbon sederhana)

M24

Traverse pesat

40 m/min

Ketepatan kedudukan X/Y/Z

0.006mm

X/Y/Z ulangi ketepatan kedudukan

0.004mm

Ketepatan kedudukan B/C

8"

B/C mengulangi ketepatan kedudukan

4"

Kuar inframerah

Renishaw OMP60

Alat penetapan alat
(Alat mengukur di kawasan pemesinan)

Renishaw NC4F230

Ketinggian mesin (mesin Standard)

3350mm

Kawasan badan utama yang diduduki (L * W)

4800 × 2930mm

Majalah alat menduduki kawasan (L * W)

1710 × 1350mm

Kawasan penghantar cip (L * W)

3070 × 1065mm

Tangki air menduduki kawasan (L * W)

1785 × 1355mm

Mesin lengkap menduduki kawasan
(Tidak termasuk tangki air) (L * W)

5610 × 3600mm

Berat mesin

30000kg

Sistem kawalan

Siemens satu
