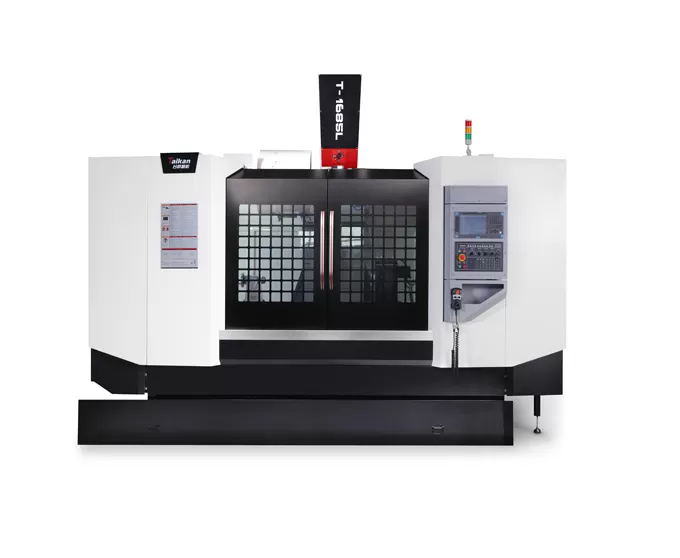

T-1685L pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

Perjalanan

Jadual perjalanan (X paksi)

Mm

1650

Pelana perjalanan (paksi Y)

Mm

850

Headstock perjalanan (Z paksi)

Mm

850

Jarak dari hidung spindle ke permukaan meja

Mm

120 ~ 970

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

900

Jadual

Saiz meja

Mm

1700*850

Maks. Beban (walaupun beban beban)

Kg

1600

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*125 2-18*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

15/18.5

Tork Motor (masa undian/pendek)

N.m

143/191

Julat kelajuan

R/min

50 ~ 6000 (tali pinggang)

Diameter Spindle

Mm

Φ190

Spindle tirus

/

BT50

Spesifikasi Rivet

/

P50T-I(MAS403)

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

24

X/Y/Z paksi kelajuan traverse pesat

M/min

15

Majalah alat

Kapasiti alat

Mm

300

Maks. Berat alat

Mm

Φ105/Φ210

Maks. Panjang alat

Pcs

1-10000

Maks. diameter alat (kosong penuh/bersebelahan)

Kg

24/24/15

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.015

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Lain-lain

Z-paksi counterweight

Counterweight

Sistem CNC

/

FANUC 0i-MF Plus

Sumber udara

Aliran

L/min

280(ANR)

Tekanan udara

MPa

0.6 ~ 0.8

Kapasiti peralatan

KVA

35

Kapasiti tangki penyejuk

L

400

Saiz mesin

Mm

5240 × 4055 × 3680

Dengan pedal penghantar cip

Berat (lebih kurang.)

Kg

13200
