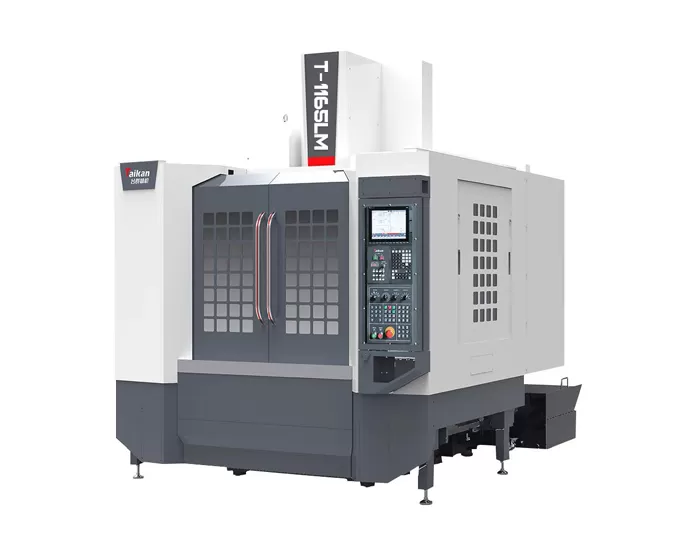

T-1165LM pusat pemesinan menegak berkelajuan tinggi dan tinggi

Perjalanan

Jadual perjalanan (X paksi)

Mm

1100

Pelana perjalanan (paksi Y)

Mm

650

Headstock perjalanan (Z paksi)

Mm

600

Jarak dari hidung spindle ke permukaan meja

Mm

150 ~ 750

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

695

Worktable

Saiz meja

Mm

1200*650

Maks. Beban (walaupun beban beban)

Kg

1000

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

45976

Tork Motor (masa undian/pendek)

N.m

52.5/118

Julat kelajuan

R/min

50-8000(belt)

Diameter Spindle

Mm

Φ150

Spindle tirus

/

BT40

Spesifikasi Rivet

/

P40T-I(MAS403)

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-10000

X/Y/Z paksi kelajuan traverse pesat

M/min

30/30/20

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.008/0.008/0.01

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.005/0.005/0.008

Majalah alat

Kapasiti alat

Pcs

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Φ75/Φ150

Lain-lain

Z-paksi counterweight

/

/

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6 ~ 0.8

Kapasiti peralatan

KVA

25

Kapasiti tangki penyejuk

L

300

Saiz mesin

Mm

2700 × 3560 × 3040

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

7500
