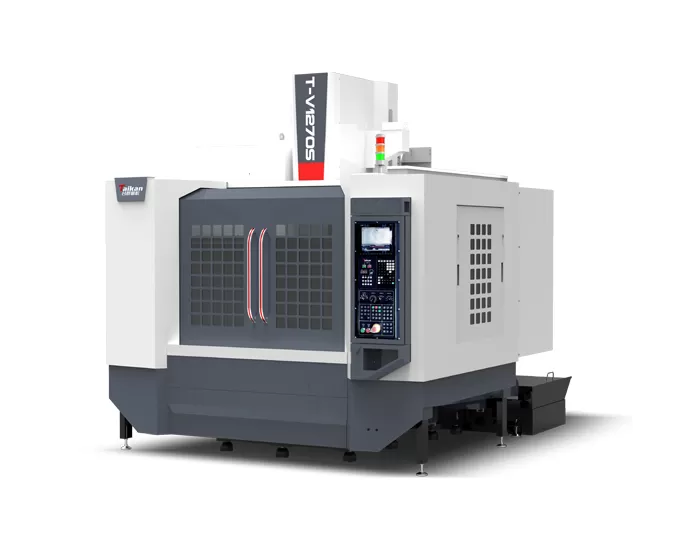

T-V1270S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Perjalanan

Jadual perjalanan (X paksi)

Mm

1200

Pelana perjalanan (paksi Y)

Mm

700

Headstock perjalanan (Z paksi)

Mm

700

Jarak dari hidung spindle ke permukaan meja

Mm

100 ~ 800

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

757

Worktable

Saiz meja

Mm

1300*650

Maks. Beban (walaupun beban beban)

Kg

800

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*125

Spindle

Kuasa Motor (masa undian/pendek)

KW

7.5/11

Tork Motor (masa undian/pendek)

N.m

35.8/95.5

Julat kelajuan

R/min

50 ~ 12000 (terus ditambah)

Diameter Spindle

Mm

Φ150

Spindle tirus

/

BT40

Spesifikasi Rivet

/

P40T-I(MAS403)

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-10000

X/Y/Z paksi kelajuan traverse pesat

M/min

36/36/30

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.01

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.007

Majalah alat

Kapasiti alat

Pcs

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Φ75/Φ150

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6 ~ 0.8

Kapasiti peralatan

KVA

25

Kapasiti tangki penyejuk

L

300

Saiz mesin

Mm

3000*3500*3100

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

6250
