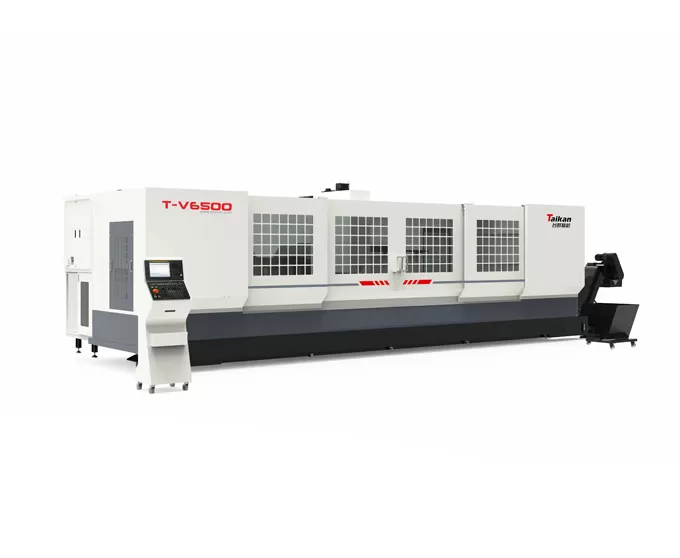

T-V6500 bergerak pusat pemesinan profil lajur

Perjalanan

Jadual perjalanan (X paksi)

Mm

6500

Pelana perjalanan (paksi Y)

Mm

550

Headstock perjalanan (Z paksi)

Mm

550

Jarak dari hidung spindle ke meja

Mm

150-700

Jadual

Saiz meja

Mm

6500*550

Maks. Beban

Kg

1000

T-slot (nombor-lebar * jarak)

Mm

5-18*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

7.5/11

Tork Motor (masa undian/pendek)

N.m

35.8/95.5

Kelajuan Spindle

Rpm

20-12000

Diameter Spindle

Mm

Ф150

Spindle tirus

/

BT40

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-10000

X/Y/Z paksi kelajuan traverse pesat

M/min

50/28/28

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.1/0.01/0.01

GB/T 18400.4

Repeatability (X/Y/Z)

Mm

0.06/0.008/0.008

(Perjalanan penuh)

Majalah alat

Kapasiti majalah alat

T

24 (cakera)

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф75/Ф150

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

25

Kapasiti tangki penyejuk

L

550

Saiz mesin

11800*3200*2800

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

16000
