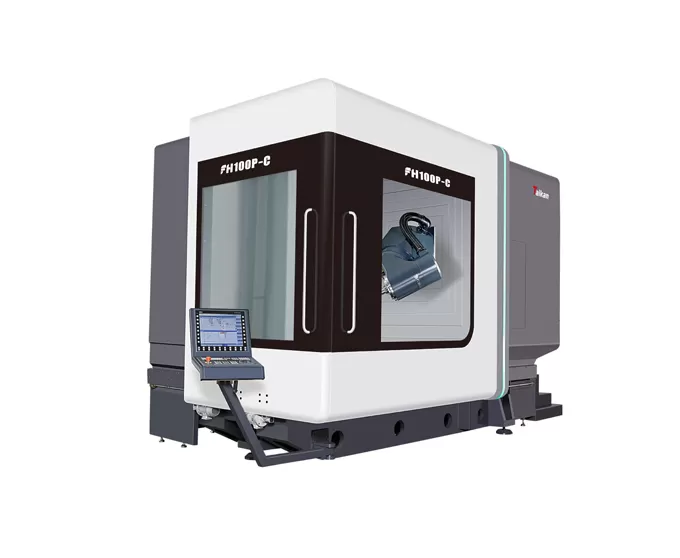

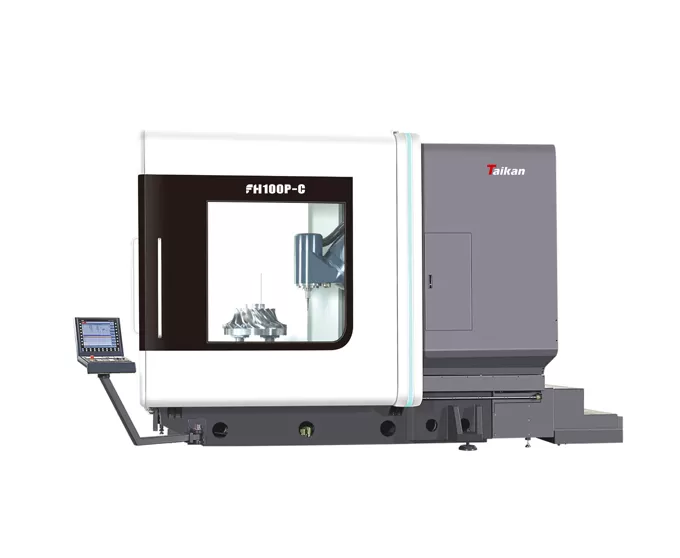

FH100P-C 5-paksi pengilangan dan Turning Machining pusat

X/Y/Z paksi perjalanan

1000 × 1150 × 1000mm

Jarak dari kepala pengilangan mendatar

Pusat jadual kerja

30 ~ 1030mm

Kelajuan jadual putar

250rpm

Saiz meja kerja

Φ1100mm

Beban jadual maksimum

Pengilangan 4000kg

Menghidupkan 3000kg

Swing kepala pengilangan (paksi B)

Standard

Julat Swing (0 = menegak/180 = tahap)

-15 ° ~ + 180 °

Kelajuan undian paksi B

50rpm

Jarak dari hidung spindle menegak ke meja

160 ~ 1160mm

Spindle elektrik Max. Kelajuan

10000rpm

Kuasa (S1-100 %/40% DC)

42/58kW

Tork (S1-100 %/40% DC)

215/350Nm

Spindle tirus

1:10 tirus

Antara muka alat

HSK-A100

Kapasiti majalah alat

40T

Maks. diameter alat/panjang/berat

Φ135mm/300mm/12kg

Alat menukar masa (alat untuk alat)

4s

Penggerudian (menormalkan keluli karbon sederhana)

Φ50mm

Mengetuk (menormalkan keluli karbon sederhana)

M40

Traverse pesat

40 m/min

Ketepatan kedudukan X/Y/Z

0.006mm

X/Y/Z ulangi ketepatan kedudukan

0.004mm

Ketepatan kedudukan B/C

8"

B/C mengulangi ketepatan kedudukan

4"

Kuar inframerah

Renishaw OMP60

Alat penetapan alat
(Alat mengukur di kawasan pemesinan)

Renishaw NC4F230

Ketinggian mesin (mesin Standard)

3650mm

Kawasan badan utama yang diduduki (L * W)

5170 × 3340mm

Majalah alat menduduki kawasan (L * W)

1915 × 1400mm

Kawasan penghantar cip (L * W)

3120 × 1065mm

Tangki air menduduki kawasan (L * W)

1785 × 1355mm

Mesin lengkap menduduki kawasan
(Tidak termasuk tangki air) (L * W)

6000 × 3750mm

Berat mesin

35000kg

Sistem kawalan

Siemens satu
