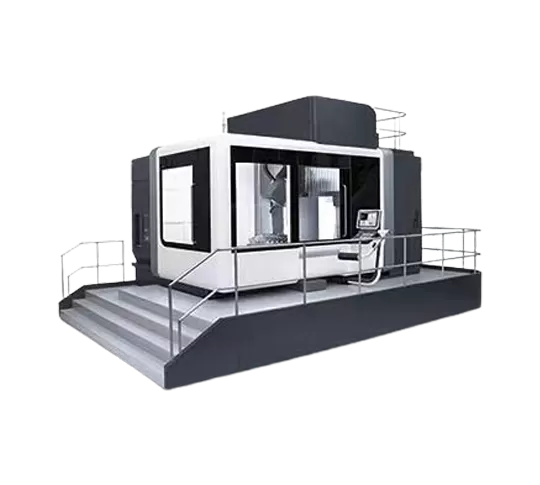

FH170P-C 5-paksi pengilangan dan Turning Machining pusat

X/Y/Z paksi perjalanan

1700 × 1700 × 1100mm

Jarak dari kepala pengilangan mendatar

Pusat jadual kerja

130 ~ 1230mm

Kelajuan jadual putar

53rpm

Saiz meja kerja

Φ1700mm

Beban jadual maksimum

Pengilangan 8000kg

Swing kepala pengilangan (paksi B)

Standard

Julat Swing (0 = menegak/180 = tahap)

-15 ° ~ + 180 °

Kelajuan undian paksi B

60rpm

Jarak dari hidung spindle menegak ke meja

236 ~ 1336mm

Spindle elektrik Max. Kelajuan

10000rpm

Kuasa (S1-100 %/40% DC)

48/71kW

Tork (S1-100 %/40% DC)

300/452Nm

Spindle tirus

1:10 tirus

Antara muka alat

HSK100A

Kapasiti majalah alat

40T

Maks. diameter alat/panjang/berat

Φ135mm/300mm/12kg

Alat menukar masa (alat untuk alat)

4s

Penggerudian (menormalkan keluli karbon sederhana)

Φ50mm

Mengetuk (menormalkan keluli karbon sederhana)

M40

Traverse pesat

40 m/min

Ketepatan kedudukan X/Y/Z

0.012mm

X/Y/Z ulangi ketepatan kedudukan

0.01mm
