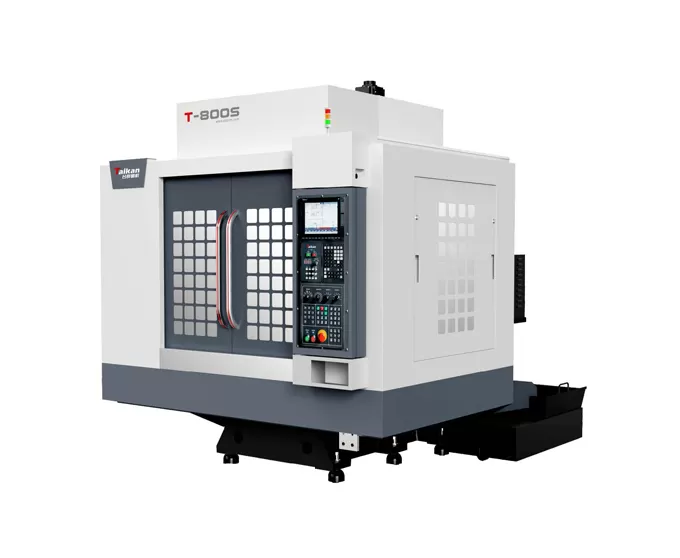

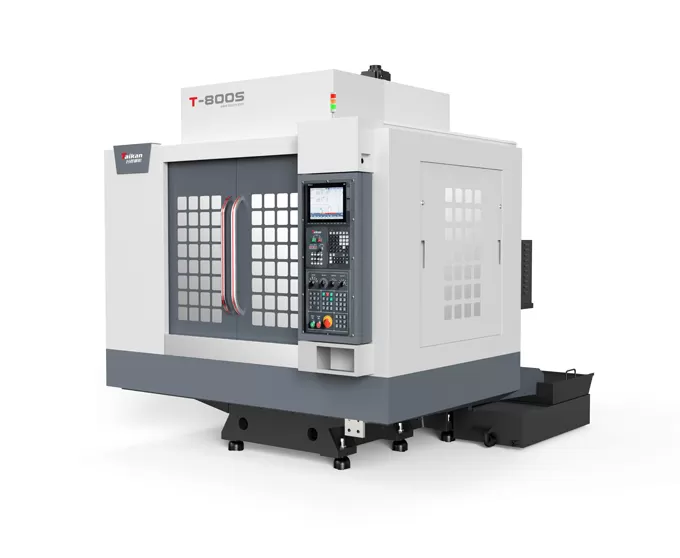

T-800S pusat pemesinan hab roda berkelajuan tinggi dan kecekapan tinggi

Perjalanan

Jadual perjalanan (X paksi)

Mm

800

Pelana perjalanan (paksi Y)

Mm

500

Headstock perjalanan (Z paksi)

Mm

450

Jarak dari hidung spindle ke permukaan meja

Mm

125 ~ 575

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

569

Jadual

Saiz meja

Mm

1000*500

Maks. Beban

Kg

400

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

3.7/5.5

Tork Motor (masa undian/pendek)

N.m

14.1/21

Kelajuan motor Spindle

Rpm

20-20000

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-15000

X/Y/Z paksi kelajuan traverse pesat

M/min

48/48/48

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.01

GB/T 18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.006

Majalah alat

Kapasiti penyimpanan alat

Pcs

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

300

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

15

L

300

Saiz mesin

Mm

2220*3000*2850

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

4200
