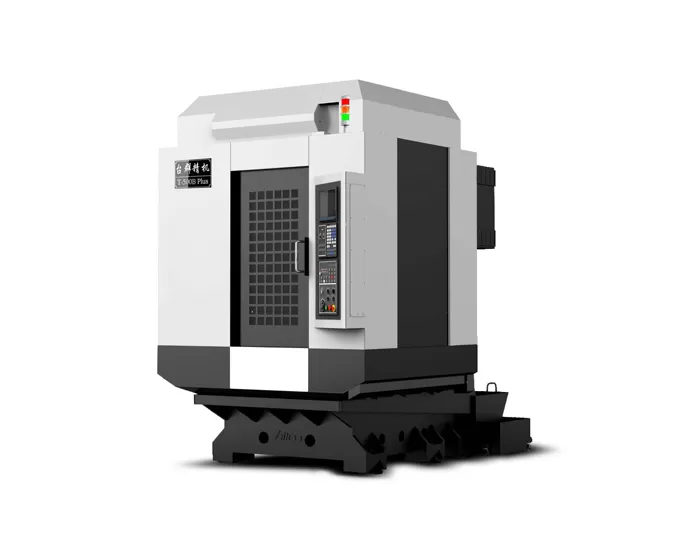

T-500B PLUS penggerudian berkelajuan tinggi dan berketepatan tinggi & pusat pemesinan pengilangan

Perjalanan

Jadual perjalanan (X paksi)

Mm

500

Pelana perjalanan (paksi Y)

Mm

400

Headstock perjalanan (Z paksi)

Mm

320

Jarak dari hidung spindle ke permukaan meja

Mm

180-500

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

445

Jadual

Saiz meja

Mm

620*400

Maks. Beban

Kg

250

T-slot (bilangan slot-lebar slot * jarak)

Mm

3-14*120

Spindle

Kuasa Motor (masa undian/pendek)

KW

15/18

Tork Motor (masa undian/pendek)

N.m

8.95/11

Kelajuan motor Spindle

Rpm

20-24000

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-15000

X/Y/Z paksi kelajuan traverse pesat

M/min

48/48/48

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.006

GB/T 18400.4

(Perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.004

Majalah alat

Kapasiti penyimpanan alat

Pcs

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

300

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

Mitsubishi M80VA

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

25

Maks. Kapasiti tangki penyejuk

L

145

Saiz mesin

Mm

1690*2660*2410

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

3100
