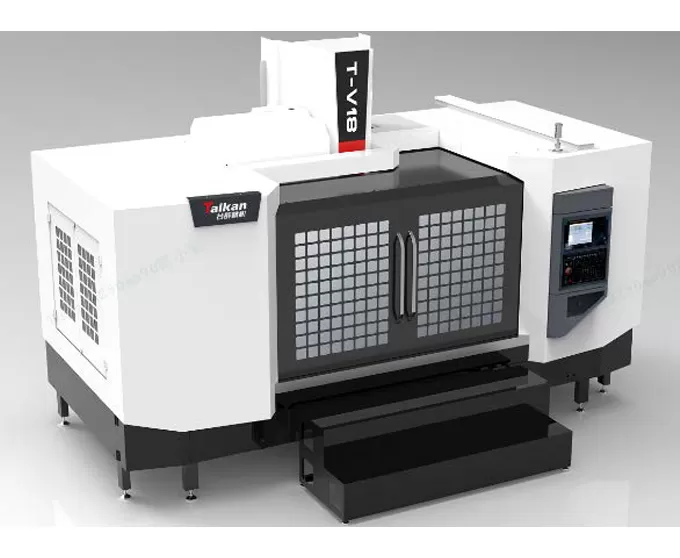

T-V18 pusat pemesinan menegak pemotongan cahaya

Perjalanan

Jadual perjalanan (X paksi)

Mm

1800

Pelana perjalanan (paksi Y)

Mm

650

Headstock perjalanan (Z paksi)

Mm

590

Jarak dari hidung spindle ke permukaan meja

Mm

100-690

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

707

Worktable

Saiz meja

Mm

1900*650

Maks. Beban (walaupun beban beban)

Kg

800

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*125

Spindle

Kuasa Motor (masa undian/pendek)

KW

7.5/11

Tork Motor (masa undian/pendek)

N.m

35.8/95.5

Julat kelajuan

R/min

20-12000

Diameter Spindle

Mm

Ф150

Spindle tirus

/

BT40

Spesifikasi Rivet

/

1-15000

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

30/36/36

X/Y/Z paksi kelajuan traverse pesat

M/min

0.015

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.008

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.01

Majalah alat

Kapasiti alat

Pcs

0.006

Maks. Berat alat

Kg

24

Maks. Panjang alat

Mm

7

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

250

Lain-lain

Z-paksi counterweight

Ф75/Ф150

Sistem CNC

/

Mitsubishi M80VB

AiSumber r

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

25

Kapasiti tangki penyejuk

L

400

Saiz mesin

Mm

4400*3900 (termasuk langkah) * 2950

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

8160
