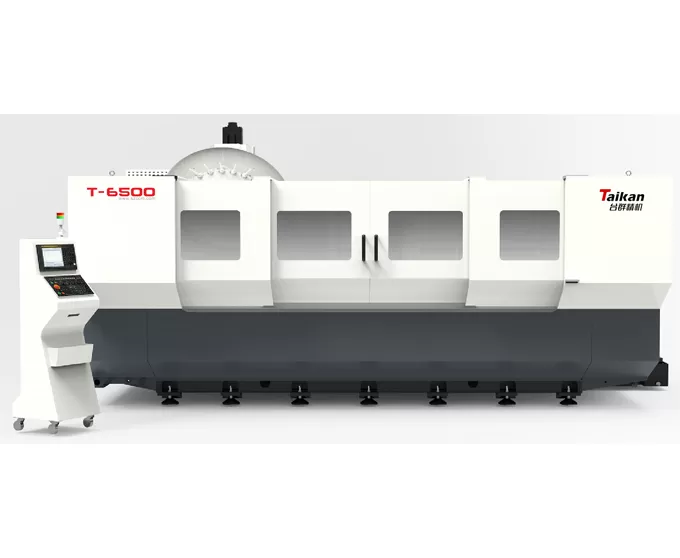

T-6500 bergerak pusat pemesinan profil lajur

Perjalanan

Jadual perjalanan (X paksi)

Mm

6500

Pelana perjalanan (paksi Y)

Mm

400

Headstock perjalanan (Z paksi)

Mm

350

Jarak dari hidung spindle ke meja

Mm

200-550

Jadual

Saiz meja

Mm

6500*400

Maks. Beban

Kg

1000

T-slot (nombor-lebar * jarak)

Mm

4-14*100

Spindle

Kuasa Motor (masa undian/pendek)

KW

3.7/5.5

Tork Motor (masa undian/pendek)

N.m

23.6/35

Kelajuan Spindle

Rpm

20-12000

Diameter Spindle

Mm

Ф100

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-10000

X/Y/Z paksi kelajuan traverse pesat

M/min

50/30/36

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.1/0.01/0.01

GB/T 18400.4

Repeatability (X/Y/Z)

Mm

0.06/0.006/0.006

(Perjalanan penuh)

Majalah alat

Kapasiti majalah alat

T

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

200

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

20

Kapasiti tangki penyejuk

L

550

Saiz mesin

Mm

9800*2500*2400

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

13000
