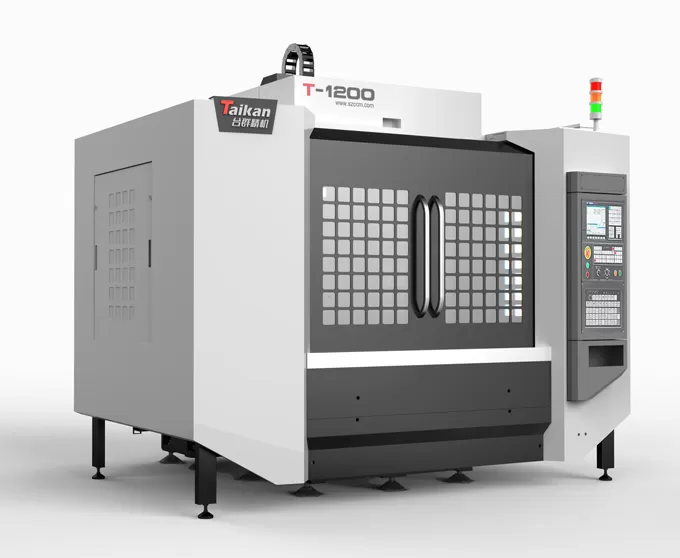

T-1200 penggerudian berkelajuan tinggi dan berketepatan tinggi & pusat pemesinan pengilangan

Perjalanan

Jadual perjalanan (X paksi)

Mm

1200

Pelana perjalanan (paksi Y)

Mm

650

Headstock perjalanan (Z paksi)

Mm

410

Jarak dari hidung spindle ke permukaan meja

Mm

125-535

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

727

Jadual

Saiz meja

Mm

1300*650

Maks. Beban

Kg

600

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*125

Spindle

Kuasa Motor (masa undian/pendek)

KW

3.7/5.5

Tork Motor (masa undian/pendek)

N.m

14.1/21

Kelajuan motor Spindle

Rpm

20-20000

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-15000

X/Y/Z paksi kelajuan traverse pesat

M/min

36/36/36

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.01

GB/T 18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.006

Majalah alat

Kapasiti penyimpanan alat

Pcs

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

200

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

Maks. Kapasiti tangki penyejuk

L

330

Saiz mesin

Mm

2960*3400*2710

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

5500
