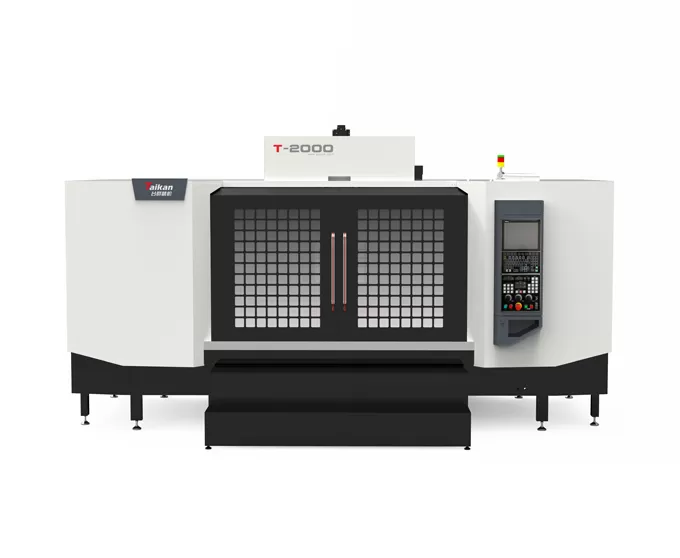

T-2000 penggerudian berkelajuan tinggi dan berketepatan tinggi & pusat pemesinan pengilangan

Perjalanan

Jadual perjalanan (X paksi)

Mm

2000

Pelana perjalanan (paksi Y)

Mm

650

Headstock perjalanan (Z paksi)

Mm

475

Jarak dari hidung spindle ke permukaan meja

Mm

100-575

Jarak dari pusat spindle ke permukaan panduan lajur

Mm

707

Jadual

Saiz meja

Mm

2000*650

Maks. Beban

Kg

600

T-slot (bilangan slot-lebar slot * jarak)

Mm

5-18*125

Spindle

Kuasa Motor (masa undian/pendek)

KW

3.7/5.5

Tork Motor (masa undian/pendek)

N.m

14.1/21.0

Kelajuan motor Spindle

Rpm

20-20000

Spindle tirus

/

BT30

Kelajuan

Memotong pelbagai kelajuan suapan

Mm/min

1-15000

X/Y/Z paksi kelajuan traverse pesat

M/min

27/36/36

Ketepatan

Ketepatan kedudukan (X/Y/Z)

Mm

0.015

GB/T 18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Majalah alat

Kapasiti penyimpanan alat

Pcs

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

200

Maks. diameter alat (kosong penuh/bersebelahan)

Mm

Ф60/Ф80

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasiti peralatan

KVA

Maks. Kapasiti tangki penyejuk

L

400

Saiz mesin

Mm

4800*3900 (termasuk langkah 700)* 2560

Sesuai X * Y * Z axis

Berat (lebih kurang.)

Kg

7850
