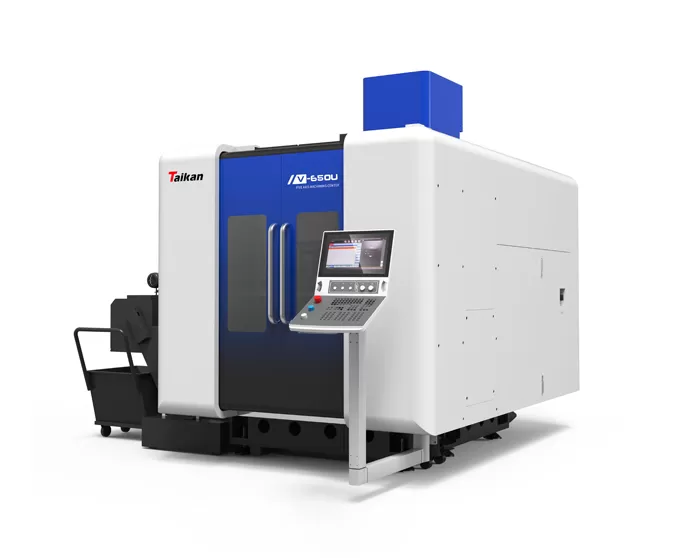

V-650U menegak 5-paksi Machining pusat

Perjalanan

X/Y/Z perjalanan

Mm

650/800/500

Pelbagai putaran paksi

°

± 120

Julat putaran paksi C

°

360

Jarak dari hidung spindle ke permukaan meja kerja

Mm

150-650

Jadual

Saiz meja

Mm

Φ650x530

Maks. Beban

Kg

500

T-slot (bilangan slot-lebar slot * jarak)

Mm

7-18*65

Kelajuan

X/Y/Z paksi kelajuan traverse pesat

Mm/min

36000

A/C paksi pesat melepasi kelajuan putaran

R/min

50/50

Ketepatan

Ketepatan kedudukan paksi X/Y/Z

Mm

0.006/0.006/0.006

Ketepatan repeatability paksi X/Y/Z

Mm

0.004/0.004/0.004

Ketepatan kedudukan paksi A/C

Sec

5/5

Ketepatan repeatability paksi A/C

Sec

3/3

Spindle

Kuasa motor Spindle (S1/S6)

KW

30/35.4

Tork motor Spindle (S1/S6)

Nm

72/85

Kelajuan Spindle

R/min

0 ~ 18000

Spesifikasi pemegang alat

/

HSK A63

Majalah alat

Struktur majalah alat

/

Majalah lengan alat di

Kapasiti majalah alat

T

40

Maks. Berat alat

Kg

8

Maks. Panjang alat

Mm

300

Maks. diameter (kosong penuh/bersebelahan)

Mm

Φ80/φ150

Lain-lain

Sistem CNC

/

Siemens SINUMERIK satu

Keperluan tekanan sumber udara

MPa

0.6 ~ 0.8

Jumlah kapasiti elektrik

KW

68

Saiz mesin (panjang * lebar * ketinggian)

Mm

4300*3900*3300

Berat mesin utama (lebih kurang.)

KG

15000
