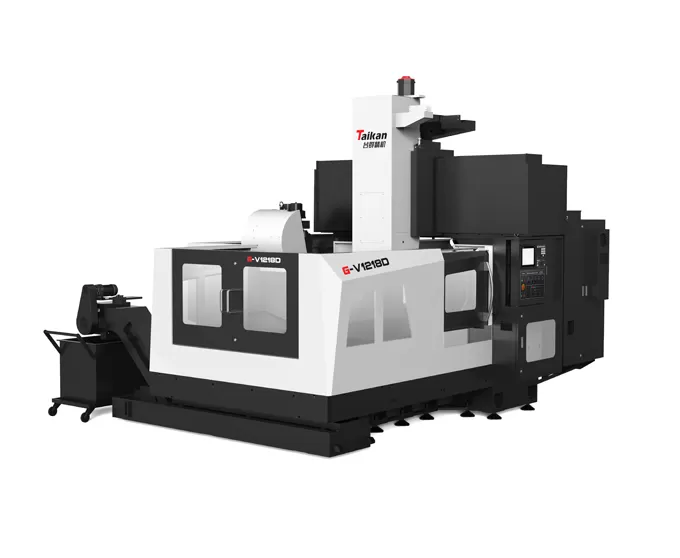

Name: G-V1218D pemacu langsung Spindle sdn Machining pusat
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri G-V1218D pusat pemesinan Spindle Spindle langsung

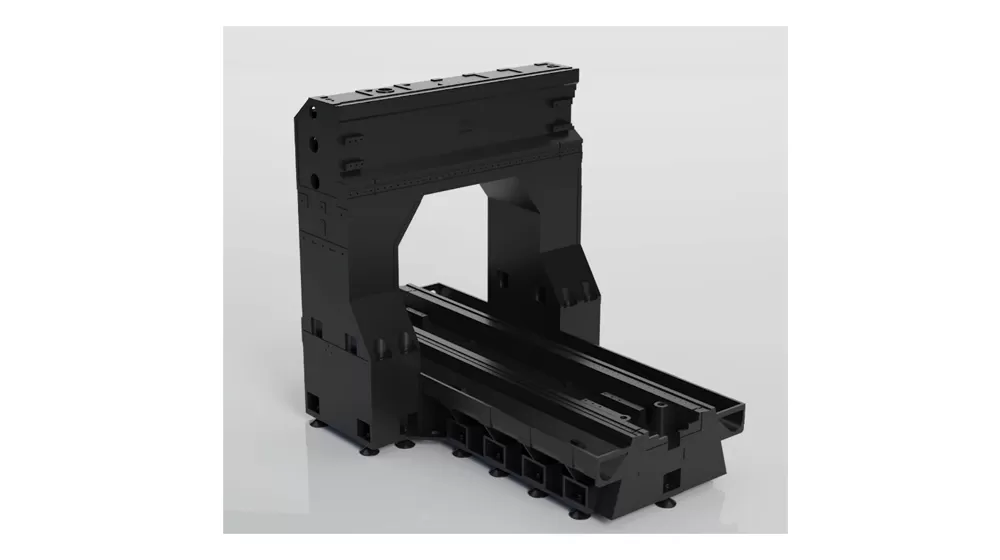

Struktur mesin

Reka bentuk bersepadu: mesin ini mempunyai struktur jenis gantri dengan lajur bersepadu dan crossbeam, meningkatkan ketegaran keseluruhan.
Sistem imbangan Z-Axis: menggunakan tekanan nitrogen untuk mengimbangi berat kotak gelendong dan ram, mengurangkan beban pada motor servo. Ini mengurangkan getaran dan ubah bentuk, meningkatkan ketepatan pemesinan dan kestabilan. Di samping itu, ia mengurangkan haus mekanikal, memanjangkan hayat perkhidmatan mesin.

Sistem gerakan 3-paksi

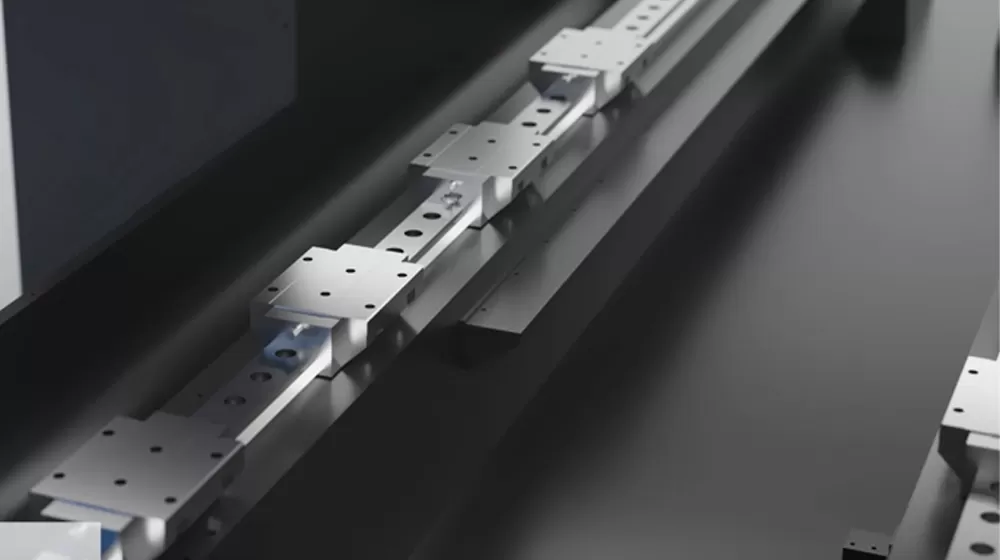

3-Axis Guideway: mengamalkan reka bentuk panduan linear jenis roller, memberikan tindak balas dinamik yang cepat dan ketepatan yang tinggi, memastikan operasi lancar tanpa merayap.
Sistem pemacu: motor servo terus ditambah dengan skru bola berketepatan tinggi, digabungkan dengan struktur pra-tegangan tetap di kedua-dua hujung, mencapai ketepatan dan kestabilan penghantaran yang tinggi.

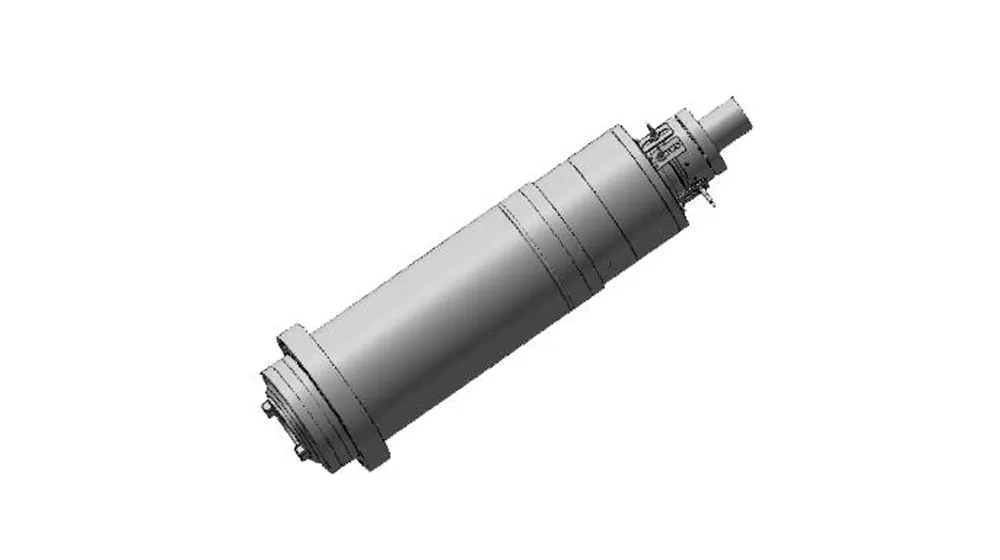

Spindle berkelajuan tinggi terus ditambah

Spindle berkelajuan tinggi: BT40 spindle langsung dengan kelajuan maksimum 12,000 r/min, memberikan kecekapan dan prestasi pemotongan yang sangat baik.
Penyejuk mencegah: hujung depan spindle mempunyai struktur meterai labirin dan sistem perlindungan tirai udara, dengan berkesan menghalang penyejuk daripada memasuki galas gelendong, memanjangkan hayat perkhidmatan.
Kawalan haba: dilengkapi dengan fungsi udara pusat dan sistem penyejukan peredaran automatik, dengan ketara mengurangkan kenaikan suhu dan ubah bentuk haba, memastikan ketepatan dan kestabilan pemesinan yang tinggi.

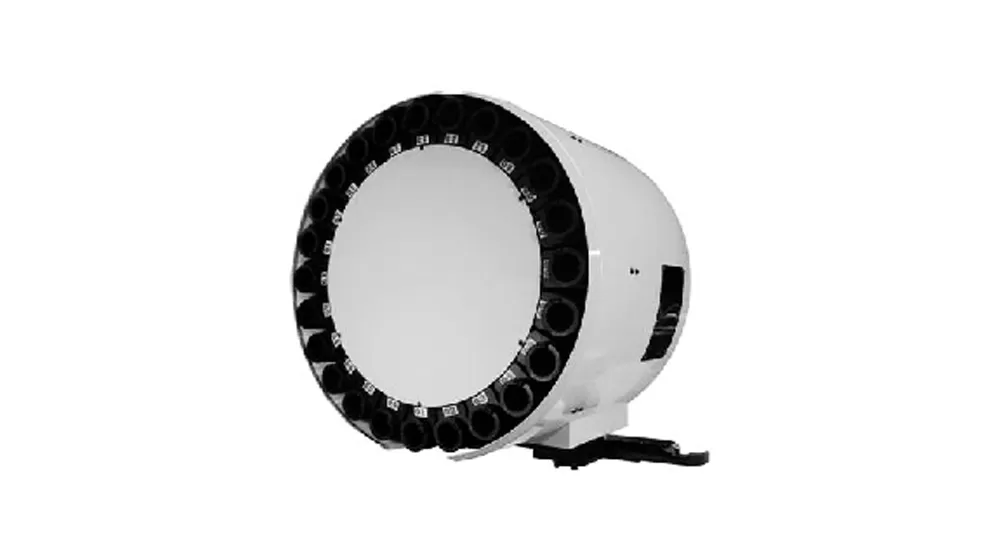

ATC

24-alat cakera majalah

Spindle berkelajuan tinggi terus ditambah

Permohonan G-V1218D pusat pemesinan Spindle Spindle langsung

Siri mesin terutamanya digunakan untuk pemesinan berkelajuan tinggi dan berketepatan tinggi bahagian dalam industri seperti komponen automotif, acuan, jentera pembinaan, injap, transit kereta api, tenaga, jentera pertanian, dan jentera perlombongan arang batu.

G-V1218D pemacu langsung Spindle sdn Machining pusat

Item			Unit	G-V1218D	G-V1220D	G-V1225D	G-V1230D	G-V1630D	G-V1220D(BT50)
Perjalanan	X-axis perjalanan		Mm	1800	2100	2600	3150	3150	2100
	Y-paksi perjalanan		Mm	1380 ( 50 alat perubahan)	1500			1800	1500 ( 50 alat perubahan)
	Z-paksi perjalanan		Mm	700					700
	Jarak dari hujung gelendong ke meja		Mm	150 ~ 850	195 ~ 895				100 ~ 800
	Lebar sdn berkesan		Mm	1350	1560			1800	1560
Jadual	Saiz meja (l × w)		Mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Maks. Beban		Kg	4000	4000	5000	6000	8000	4000
	T-slot (lebar × pitch× qty)		Mm	22 × 160 × 7	22 × 160 × 7			22 × 160 × 9	22 × 160 × 7
Spindle	Jenis pemacu		/	Sambungan langsung					Sambungan langsung
	Maks. Kelajuan spindle		R/min	12000					8000(Opt.10000)
	Kuasa Spindle (undian/puncak)		KW	11/15					15/18.5(Opt.11/15)
	Output tork (undian/puncak)		N.m	52.5/95.5					143/236(Opt.52.5/95.5)
	Spindle tirus		/	BBT40/BT40					BT50(Opt.BBT50)
ATC (memilih.)	Bilangan alat		T	24					Opt.24
	Max. tool dia. (penuh/bersebelahan)		Mm	Φ80/Φ150					Opt.Φ110/Φ200
	Maks. Panjang alat		Mm	250					Opt.350
	Maks. Berat alat		Kg	7					Opt.18
Kelajuan	Julat kadar suapan (pemotongan)		M/min	10					10
	Traverse pesatKelajuan (X/Y/Z-axis)		M/min	20/20/16		16/16/12			16/16/12
Ketepatan	Ketepatan kedudukan		Mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Repeatability		Mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Lain-lain	Z-paksi counterweight		/	Baki Nitrogen					Baki Nitrogen
	Sistem CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Bekalan udara	Aliran	L/min	280(ANR)					280(ANR)
		Tekanan	MPa	0.5 ~ 0.8					0.5 ~ 0.8
	Jumlah kapasiti elektrik		KVA	40					40
	Kapasiti tangki penyejuk		L	400					400
	Saiz mesin	Panjang	Mm	5000	5100	6300	7800	7800	5100
		Lebar	Mm	4700	4900			5400	4800
		Ketinggian	Mm	4400	4550			4550	4550
	Kepungan mesin		-	Logam lembaran perimeter penuh					Logam lembaran perimeter penuh

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
