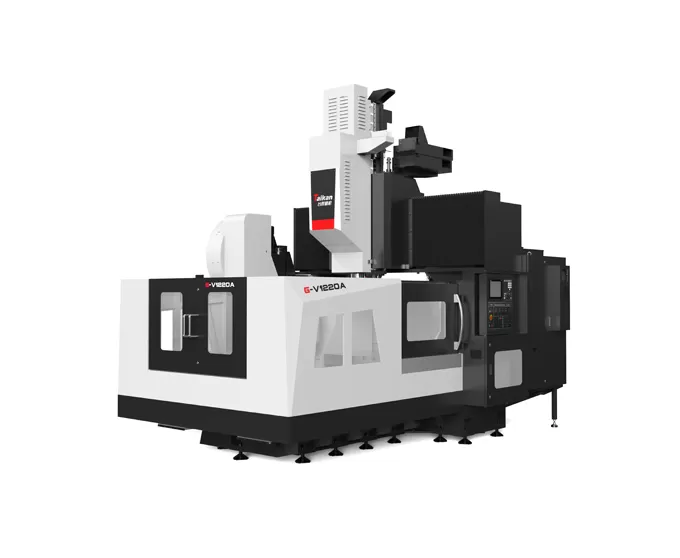

G-V1220A/B/C 3-Axis panduan Linear Gantry Machining Center

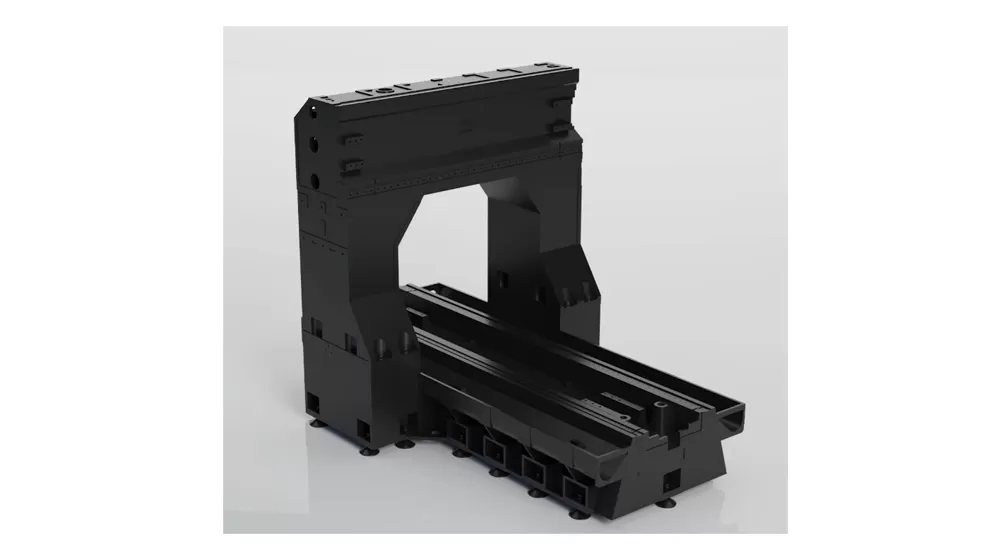

Reka bentuk bersepadu: mesin ini mempunyai struktur jenis gantri dengan lajur bersepadu dan crossbeam, meningkatkan ketegaran keseluruhan.

Sistem imbangan Z-Axis: menggunakan tekanan nitrogen untuk mengimbangi berat kotak gelendong dan ram, mengurangkan beban pada motor servo. Ini mengurangkan getaran dan ubah bentuk, meningkatkan ketepatan pemesinan dan kestabilan. Di samping itu, ia mengurangkan haus mekanikal, memanjangkan hayat perkhidmatan mesin.

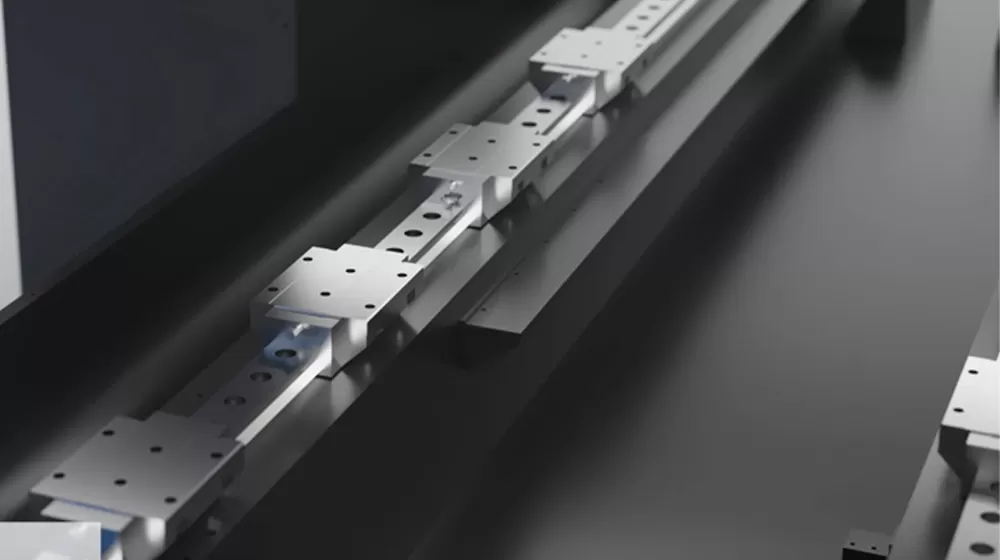

3-Axis Guideway: mengamalkan reka bentuk panduan linear jenis roller, memberikan tindak balas dinamik yang cepat dan ketepatan yang tinggi, memastikan operasi lancar tanpa merayap.

Sistem pemacu: motor servo terus ditambah dengan skru bola berketepatan tinggi, digabungkan dengan struktur pra-tegangan tetap di kedua-dua hujung, mencapai ketepatan dan kestabilan penghantaran yang tinggi.

Spindle yang didorong oleh tali pinggang: menggunakan unit spindle berkelajuan tinggi BT50-6000rpm, yang menawarkan kecekapan pemotongan yang tinggi.

Spindle yang didorong oleh Gear: unit spindle BT50-6000rpm dipasangkan dengan kotak Gear untuk permintaan pemotongan berat. Kotak gear mempunyai fungsi penyejukan minyak untuk mengurangkan ubah bentuk haba spindle, memastikan kecekapan pemotongan yang tinggi.

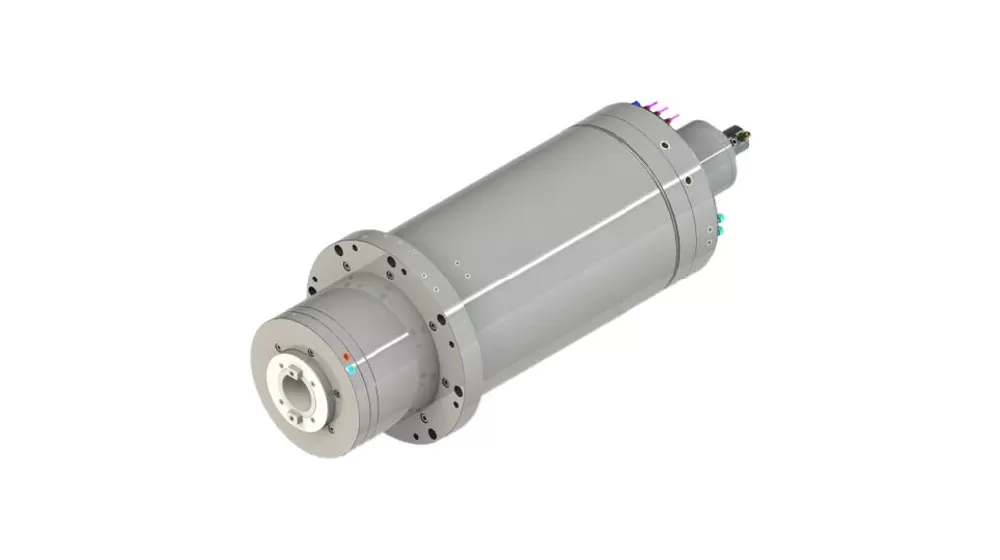

Spindle bermotor: spindle bermotor frekuensi tinggi dengan kelajuan maksimum 15,000 r/min. Ia dilengkapi dengan pengekod cincin sepaksi untuk maklum balas segerak kelajuan dan sudut spindle, menawarkan fungsi mengetuk tegar dan prestasi berkelajuan tinggi yang sangat baik.

Pencegahan penyejuk: hujung depan gelendong menggabungkan struktur meterai labirin dan sistem perlindungan tirai udara, dengan berkesan menghalang penyejuk daripada memasuki galas gelendong dan memanjangkan hayat perkhidmatan.

Kawalan haba: dilengkapi dengan fungsi udara pusat dan sistem penyejukan peredaran automatik, dengan ketara mengurangkan kenaikan suhu dan ubah bentuk haba, memastikan ketepatan dan kestabilan pemesinan yang tinggi.

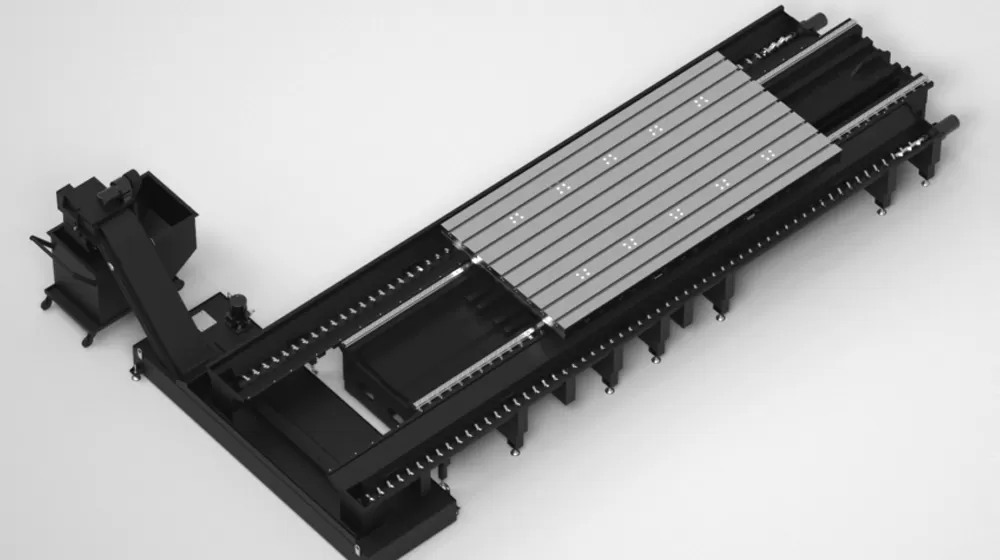

Penghantar cip lingkaran: satu set pada setiap sisi meja kerja, dengan diameter skru 120mm dan keratan rentas keluli persegi besar, dengan cepat mengeluarkan cip di luar mesin.

Cip jenis rantaian mengangkat penghantar: terletak di hujung mesin, dengan incline 45 darjah, plat rantai yang lebih luas, dan bar pengikis gergaji, dengan cepat mengumpul cip ke penghantar cip kecil.

Penghantar cip kecil: mengumpul dan mengangkut cip.

Tangki penyejuk: sistem penapisan pelbagai lapisan untuk menapis kekotoran dan memastikan pemesinan lancar.
