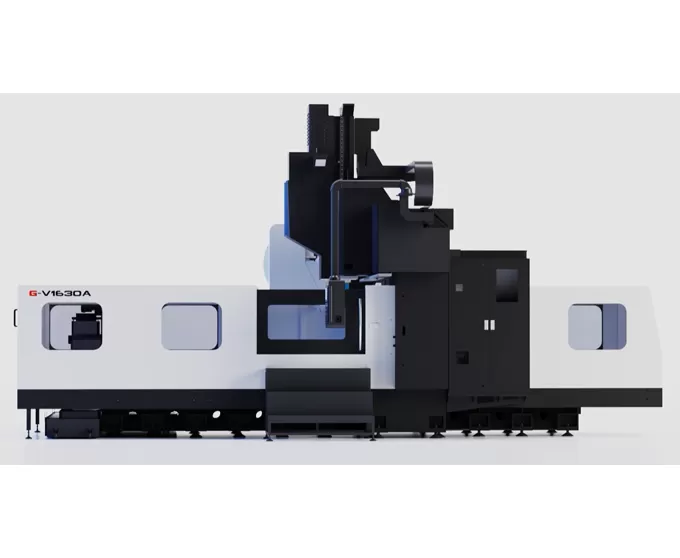

Name: G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Penggunaan G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center

Mesin ini sesuai untuk pelbagai dan pemprosesan batch kecil hingga sederhana bahagian kompleks seperti komponen jenis kotak bersaiz sederhana, plat, cakera, injap, dan perumahan.

Spesifikasi G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center

Item			Unit	G-V1630A	G-V1630B	G-V1630C
Perjalanan	X-axis travel (jadual membujur)		Mm	3200
	Perjalanan Y-axis (Crossbeam melintang)		Mm	1800
	Z-paksi perjalanan (Ram menegak)		Mm	800
	Jarak dari hujung gelendong ke meja		Mm	100 ~ 900		70 ~ 870
	Lebar sdn berkesan		Mm	1800
Jadual	Saiz meja (l × w)		Mm	3000 × 1600
	Maks. Beban		Kg	8000
	T-slot (lebar × pitch× qty)		Mm	22 × 160 × 9
Spindle	Jenis pemacu		/	Tali pinggang yang didorong	Gear yang didorong	Spindle bermotor
	Maks. Kelajuan spindle		R/min	6000	6000	15000
	Kuasa Spindle (undian/puncak)		KW	15/18.5		15/22
	Output tork (undian/puncak)		N.m	191/315	573/945	45.7/73.6
	Spindle tirus		/	BT50		BBT40
ATC (memilih.)	Bilangan alat		T	24
	Max. tool dia. (penuh/bersebelahan)		Mm	Φ110/Φ200		Φ80/Φ150
	Maks. Panjang alat		Mm	350		250
	Maks. Berat alat		Kg	18		8
Kelajuan	Julat kadar suapan (pemotongan)		M/min	10
	Kelajuan traverse pesat (X/Y/Z-paksi)		M/min	16/16/12
Ketepatan	Ketepatan kedudukan		Mm	0.02/0.015/0.012
	Repeatability		Mm	0.012/0.008/0.008
Lain-lain	Z-paksi counterweight		/	Baki Nitrogen
	Sistem CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Bekalan udara	Aliran	L/min	280 (ANR)
		Tekanan	MPa	0.5 ~ 0.8
	Jumlah kapasiti elektrik		KVA	40
	Kapasiti tangki penyejuk		L	400
	Saiz mesin	Panjang	Mm	7800
		Lebar	Mm	5400
		Ketinggian	Mm	4550
	Kepungan mesin		-	Logam lembaran perimeter penuh

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

Kawalan & perisian

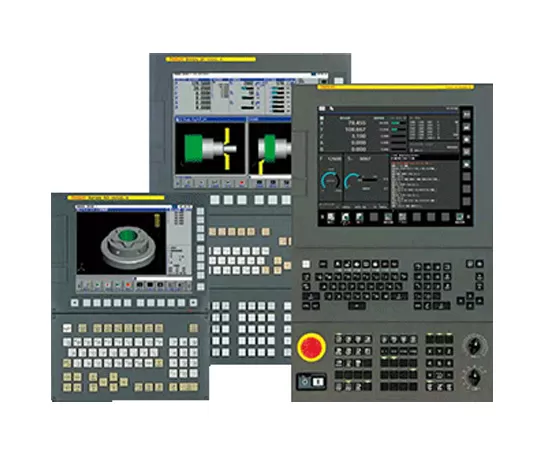

FANUC

Siemens

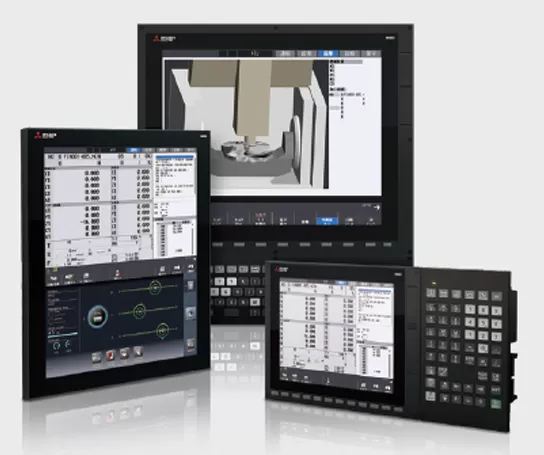

Mitsubishi

Berita terkini & Media mengenai Taikan

Jemputan | Mati & acuan China 2025 | Benar-benar menjemput anda untuk melawat TAIKAN

May 28 2025

Jemputan | Mati & acuan China 2025 | Benar-benar menjemput anda untuk melawat TAIKAN

Kami teruja untuk menjemput anda untuk melawat gerai Taikan W4-B220 di DIE & mold CHINA 2025! Tarikh: jun 4-7, 2025 tempat: pusat ekspo antarabangsa baru Shanghai (2345 Longyang Road, Pudong, Shanghai,...

Baca lebih lanjut

Taikan ensiklopedia | CNC mesin pelarik menegak: alat Metalworking berketepatan tinggi, kecekapan tinggi

May 26 2025

Taikan ensiklopedia | CNC mesin pelarik menegak: alat Metalworking berketepatan tinggi, kecekapan tinggi

Mesin pelarik menegak CNC adalah alat mesin CNC berketepatan tinggi, kecekapan tinggi yang digunakan secara meluas dalam pelbagai bidang kerja logam. Paksi spindle mesin adalah menegak ke...

Baca lebih lanjut

G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center

Penggunaan G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center

Spesifikasi G-V1630 A/B/C 3-Axis panduan Linear Gantry Machining Center

Kawalan & perisian

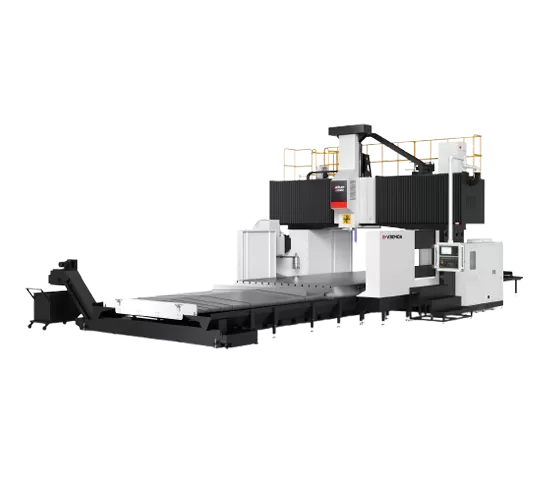

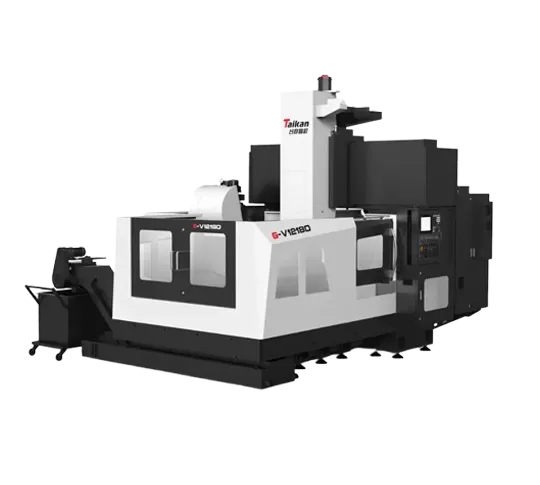

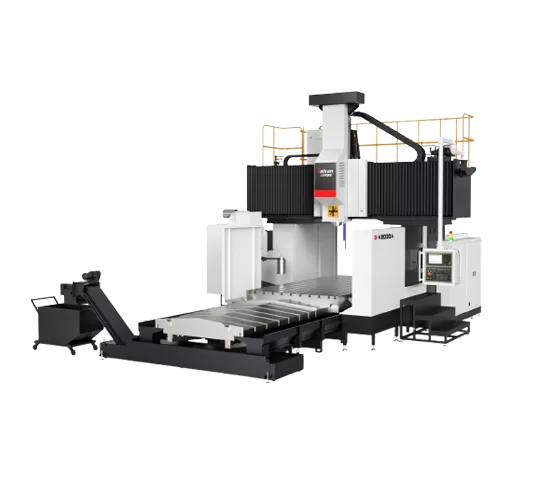

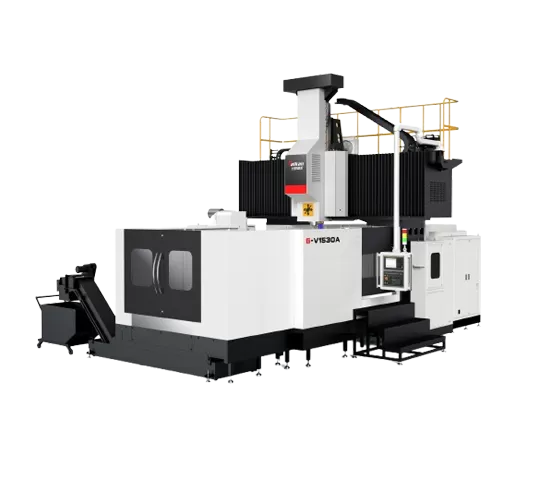

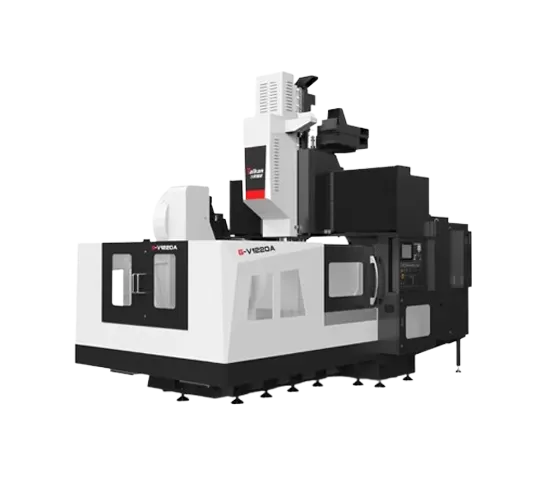

Berkaitan Panduan Linear paksi 3 siri G-V
