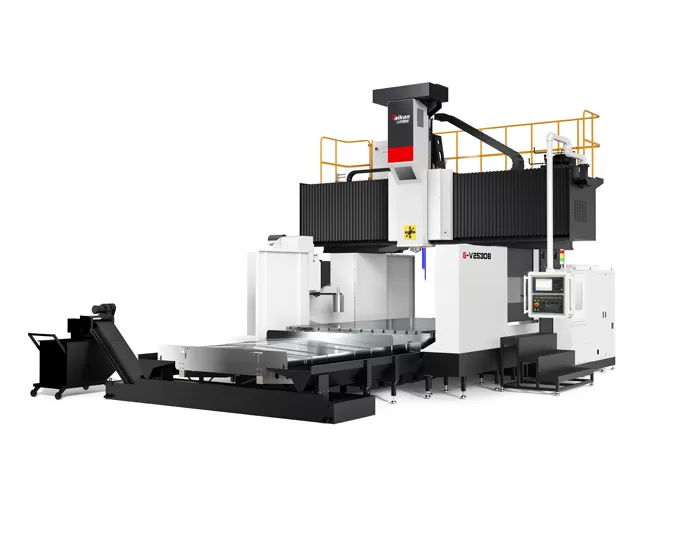

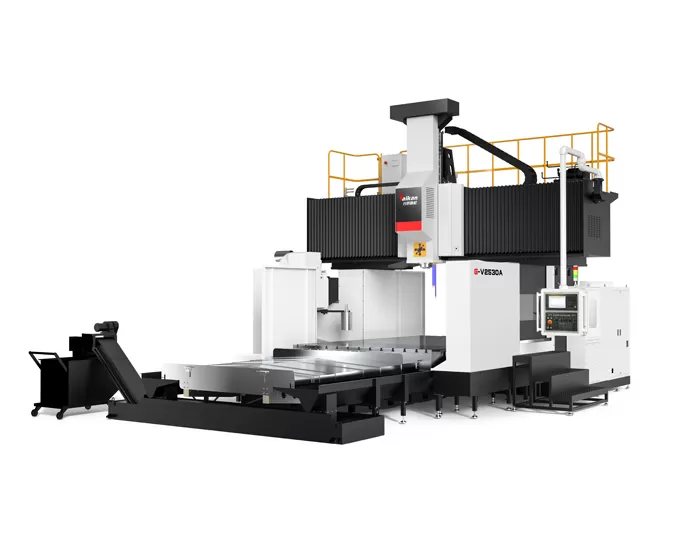

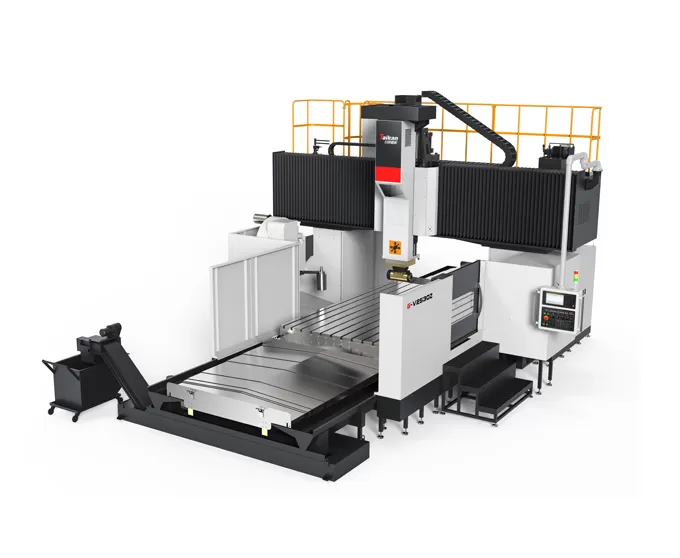

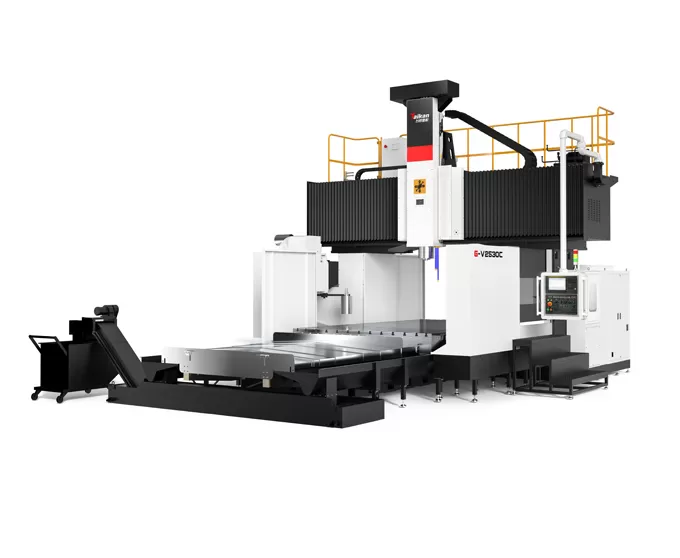

G-V2530 A/B/C/Z 3-Axis panduan Linear Gantry Machining Center

Mesin ini mempunyai struktur tetap bingkai gantri dengan meja kerja yang bergerak.

Rasuk ketegaran tinggi: rasuk mengamalkan reka bentuk gerbang rentas segi empat tepat yang besar. Nisbah ketinggian ke lebar dioptimumkan melalui analisis simulasi, dengan ketara meningkatkan rintangan lenturan dan kilasan, memastikan kestabilan ketepatan.

Ram keratan rentas besar: ram mempunyai saiz hirisan lintang 420x420mm, disokong oleh empat panduan linear rel dalam susunan separa tertutup. Ini memberikan sokongan kekuatan tinggi dengan rintangan geseran yang rendah, memastikan rayapan sifar pada kelajuan rendah, getaran minimum, tindak balas yang cepat, dan prestasi dinamik dan statik yang sangat baik, keperluan penyelenggaraan yang rendah, dan hayat perkhidmatan yang panjang.

Jadual sokongan pelbagai: jadual disokong oleh pelbagai slaid jarak dekat, memastikan prestasi beban yang stabil dan boleh dipercayai dengan pengekalan ketepatan yang sangat baik.

Pelbagai pilihan memandu

Dikonfigurasikan dengan pemacu tali pinggang, kepala yang diarahkan, spindle elektrik, dan kepala pengilangan sudut kanan automatik.

Gear-enjin disel Spindle

Mempunyai antara muka BT50 dengan kelajuan maksimum 6000rpm dan tork output sehingga 1331Nm. Kotak gear dan motor utama dipisahkan dari gelendong, dengan berkesan meminimumkan isu ketepatan yang disebabkan oleh penjanaan haba.

Spindle bermotor

Spindle elektrik berkuasa tinggi, berat BT50-10000rpm yang memberikan tork yang tinggi, kelajuan tinggi, dan getaran rendah, memberikan pengalaman pemesinan yang luar biasa.

Spindle didorong oleh tali pinggang

Menggunakan unit spindle berkelajuan tinggi BT50-6000rpm, menawarkan prestasi pemotongan yang cekap.

Kawalan haba

Standard dengan sistem penyejukan minyak untuk mengurangkan suhu gelendong, memanjangkan hayat galas, dan meminimumkan kesan ubah bentuk haba pada ketepatan pemesinan.

Rel tiga baris: semua tiga paksi (XYZ) menggunakan rel panduan linear roller tugas berat, yang mudah dikekalkan, mempunyai rintangan geseran yang rendah, tindak balas pantas dari bahagian yang bergerak, rayapan sifar pada kelajuan rendah, dan prestasi dinamik dan statik yang sangat baik.

Belt Drive: motor XY-axis menggunakan pengurangan tali pinggang untuk meningkatkan tork penghantaran, mengurangkan inersia beban, meningkatkan prestasi pemacu, dan menyediakan penyelenggaraan yang mudah dan kos efektif.

Gear Drive: motor dikurangkan melalui pengurangan rendah tindak balas, meningkatkan penghantaran tork. Digabungkan dengan skru plumbum yang lebih besar, ini memastikan kelajuan pemacu pantas, prestasi stabil, dan ketepatan tinggi (X-axis ≥ 4200mm / Y-axis ≥ 3700mm).

Mengimbangi Nitrogen: sistem pemacu Z-axis menggunakan motor servo terus ditambah kepada skru bola, dengan sistem mengimbangi dua silinder di kedua-dua belah ram untuk memastikan pembalikan lancar suapan Z-axis dan tindak balas dinamik yang cepat.

Pampasan terma: skru bola mempunyai struktur pra-tegangan pada kedua-dua hujung, dengan berkesan menghapuskan kehilangan ketepatan yang disebabkan oleh pengembangan haba.

Penghantar cip lingkaran: satu set pada setiap sisi meja kerja, dengan diameter skru 120mm dan keratan rentas keluli persegi besar, dengan cepat mengeluarkan cip di luar mesin.

Cip jenis rantaian mengangkat penghantar: terletak di hujung mesin, dengan incline 45 darjah, plat rantai yang lebih luas, dan bar pengikis gergaji, dengan cepat mengumpul cip ke penghantar cip kecil.

Penghantar cip kecil: mengumpul dan mengangkut cip.

Tangki penyejuk: sistem penapisan pelbagai lapisan untuk menapis kekotoran dan memastikan pemesinan lancar.
