Name: G-VU1530 5-Axis sri Machining pusat
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

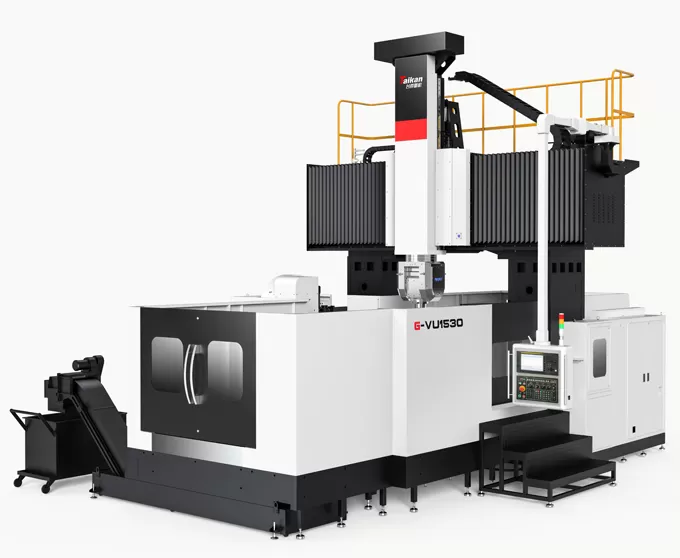

Ciri-ciri G-VU1530 5-Axis Gantry Machining centre

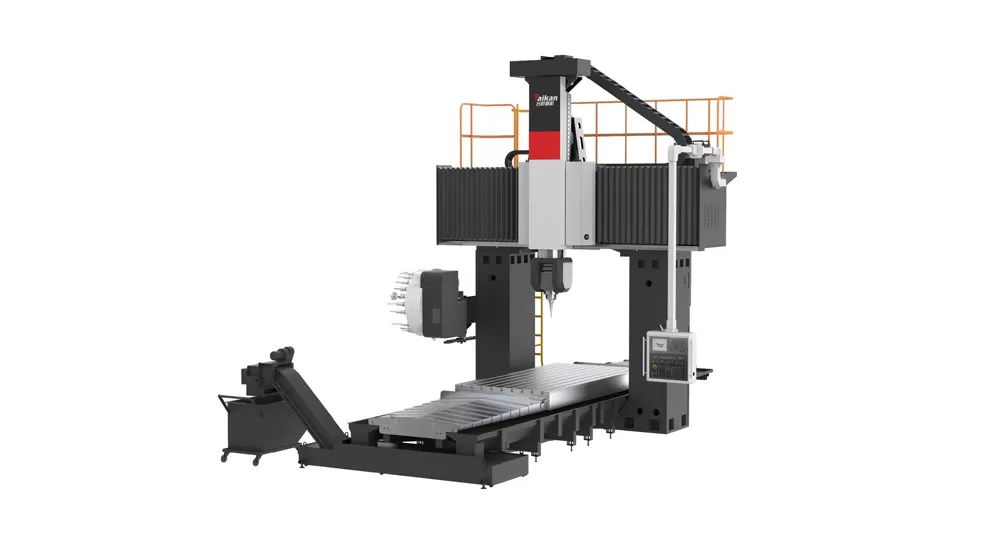

Konfigurasi sdn

Mesin mengamalkan struktur gantry-tetap dengan konfigurasi bergerak meja, menyediakan kestabilan optimum untuk operasi pemotongan yang cekap.

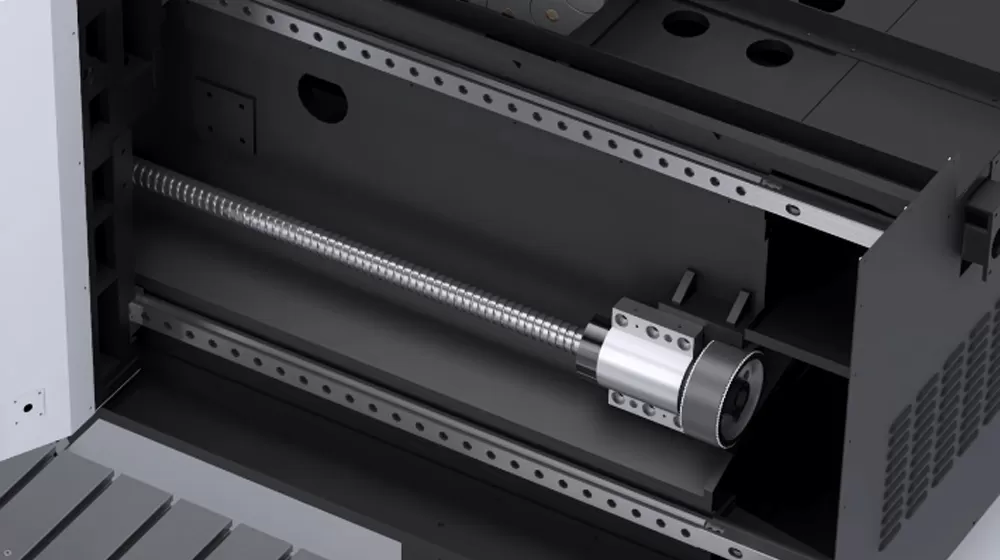

Melangkah panduan rel

Rel panduan rasuk disusun dalam susun atur yang melangkah, meningkatkan rentang kereta api panduan dan meningkatkan kapasiti galas beban, memastikan prestasi beban yang baik dan pemotongan yang stabil semasa pemesinan.

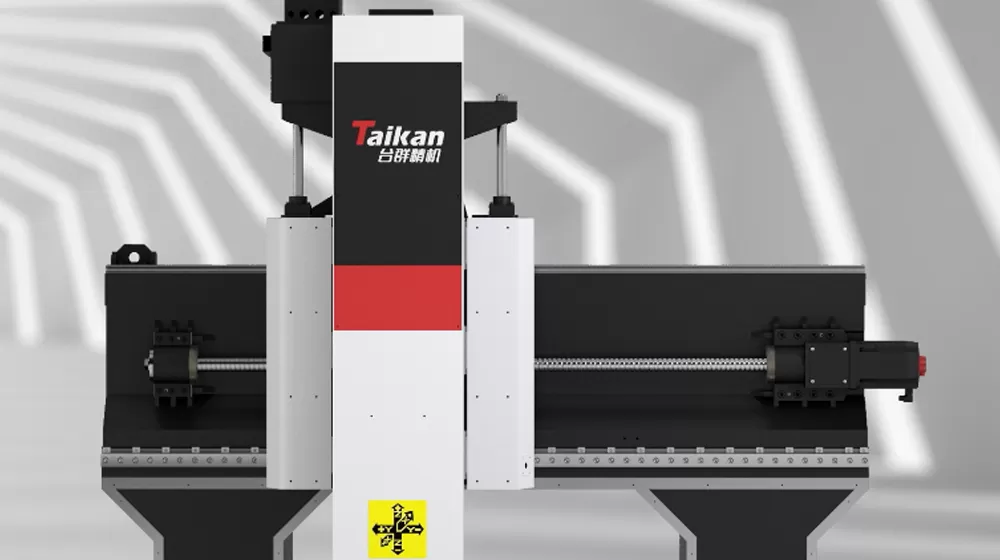

Mengimbangi Nitrogen

Z-paksi menggunakan silinder mengimbangi nitrogen untuk mengimbangi berat ram.

Unit Spindle

Unit spindle menggunakan Zhongke Ibeg T70.5 5-paksi berkaitan a/C double pusing pengilangan kepala, yang boleh mencapai 5 paksi berkaitan machining permukaan kompleks.
Dengan pengekod ketepatan tinggi dan sistem penjepit hidraulik, paksi a dan C boleh diapit pada mana-mana sudut dalam julat operasi mereka (paksi C ± 360 °, paksi ± 110 °).
Standard 18000rpm spindle bermotor, mampu ketepatan tinggi, cepat, dan pemotongan berterusan.

Penggunaan pusat pemesinan Gantry 5-Axis G-VU1530

Terutamanya digunakan untuk pemesinan bahagian kompleks, aluminium dan aloi, serta bahan sukar untuk mesin. Ia mampu pemesinan ketepatan tinggi dan kecekapan tinggi permukaan spatial yang kompleks.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Spesifikasi G-VU1530 5-Axis Gantry Machining centre

Item			Unit	G-VU1530	Kata-kata
Perjalanan	Jadual perjalanan (X-axis)		Mm	3200
	Pelana perjalanan (Y-axis)		Mm	2700
	Perjalanan Ram (Z-paksi)		Mm	1000
	Spindle hidung ke jarak meja		Mm	100 ~ 1100
	Spindle overhang		Mm	329.2
	Lebar sdn berkesan		Mm	2450
Jadual	Saiz meja		Mm	1500*3000
	Maks. Beban		Kg	10000
	T-slot		Mm	28
Spindle	Kuasa Spindle		KW	30
	Maks. Kelajuan		R/min	18000
	Output tork		Nm	72Nm-S1, 85Nm-S6
	Spindle tirus			HSK-A63
	Sudut swing paksi A			± 110 °
	Putaran C-axis			± 360 °
	A/C-axis max. Kelajuan		Rpm	60
Kelajuan	Julat kadar suapan (pemotongan)		Mm/min	10000/10000/10000
Kelajuan	Kelajuan traverse pesat (X/Y/Z-paksi)		Mm/min	15000/15000/15000
Ketepatan	Ketepatan kedudukan (dengan skala)		Mm	0.023/0.021/0.014	Standard Fagor Linear skala
	Repeatability (dengan skala)		Mm	0.015/0.013/0.011	Standard Fagor Linear skala
	Ketepatan kedudukan paksi A			8 ″(VD13441)
	Repeatability A-axis			4 ″(VD13441)
	Ketepatan kedudukan C-axis			8 ″(VD13441)
	C-axis Repeatability			4 ″(VD13441)
Lain-lain	Z-paksi counterweight			Balanc nitrogen hidraulikE
	Sistem CNC			SIEMENS satu	Kawalan serentak 5-paksi
	Bekalan udara	Aliran	L/min	500
	Bekalan udara	Tekanan	MPa	0.6 ~ 0.8
	Kapasiti tangki penyejuk		L	750
	Saiz mesin (l × w × h)		Mm	780061006000
	Kepungan mesin		Set	Logam lembaran perimeter penuh	Tiada penutup atas

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
