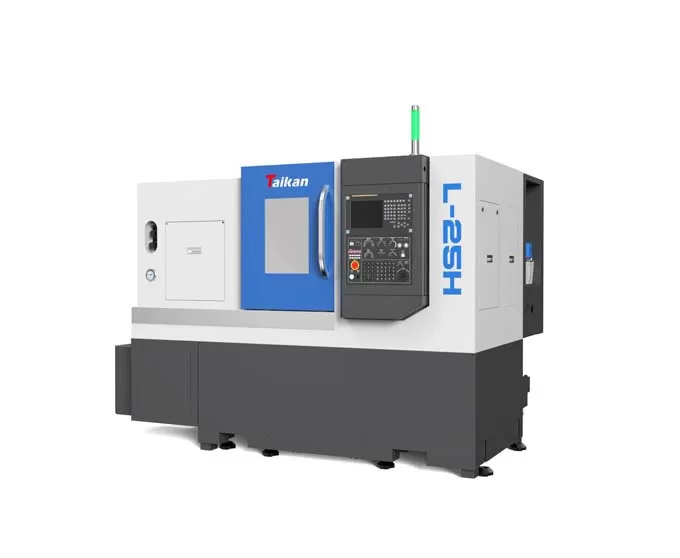

Name: L-25H berketepatan tinggi CNC mendatar komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-25H berketepatan tinggi CNC mendatar komputer

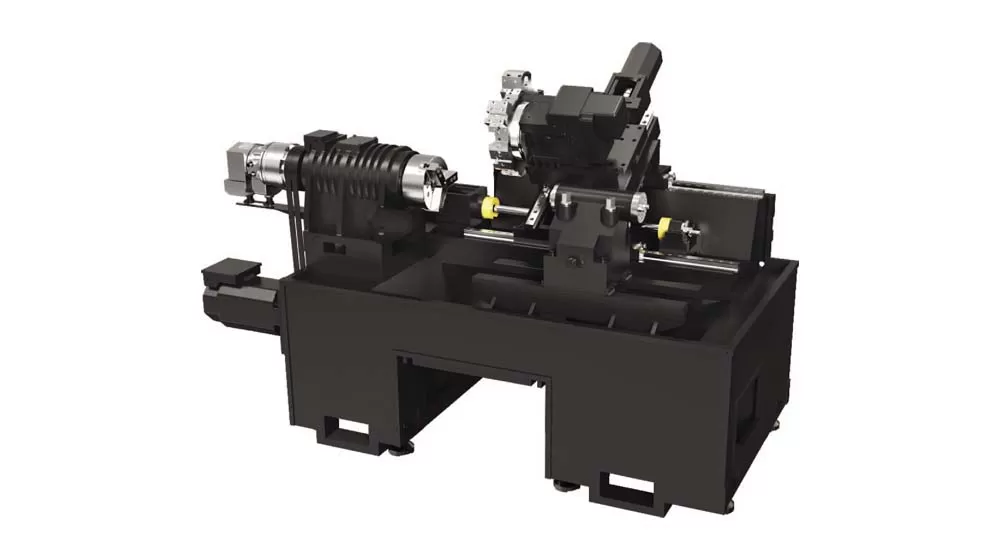

Keseluruhan

30 ° keseluruhan katil cenderung, dengan struktur padat, ketegaran tinggi, penyingkiran cip licin, operasi mudah, dan sebagainya;
Perlindungan sepenuhnya tertutup, penyingkiran cip automatik, pelinciran automatik, dan penyejukan automatik.

Panduan kereta api

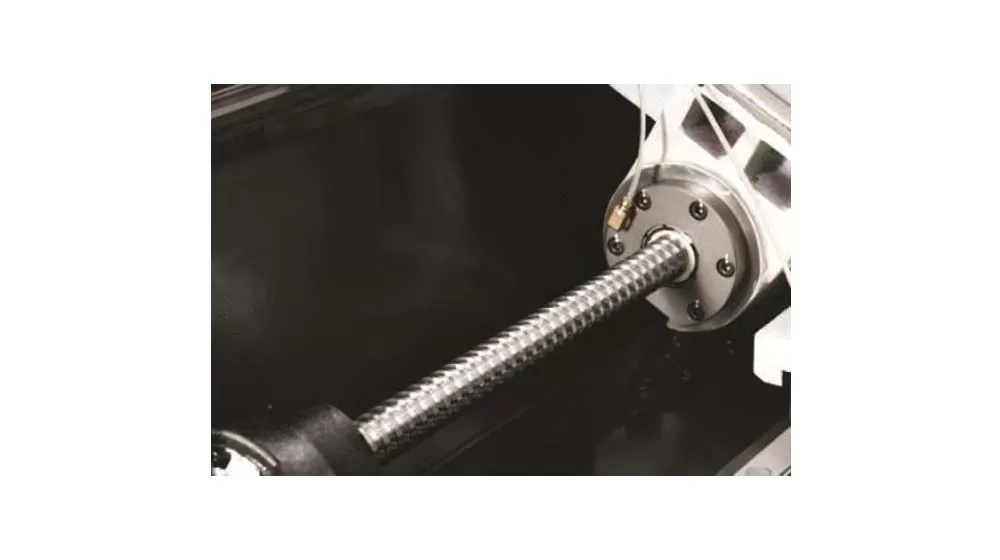

Jenis kereta api panduan adalah rel panduan rolling, dan komponen memandu mengamalkan skru bola senyap berkelajuan tinggi, yang mempunyai kelebihan kelajuan tinggi, penjanaan haba yang rendah dan ketepatan kedudukan yang tinggi.

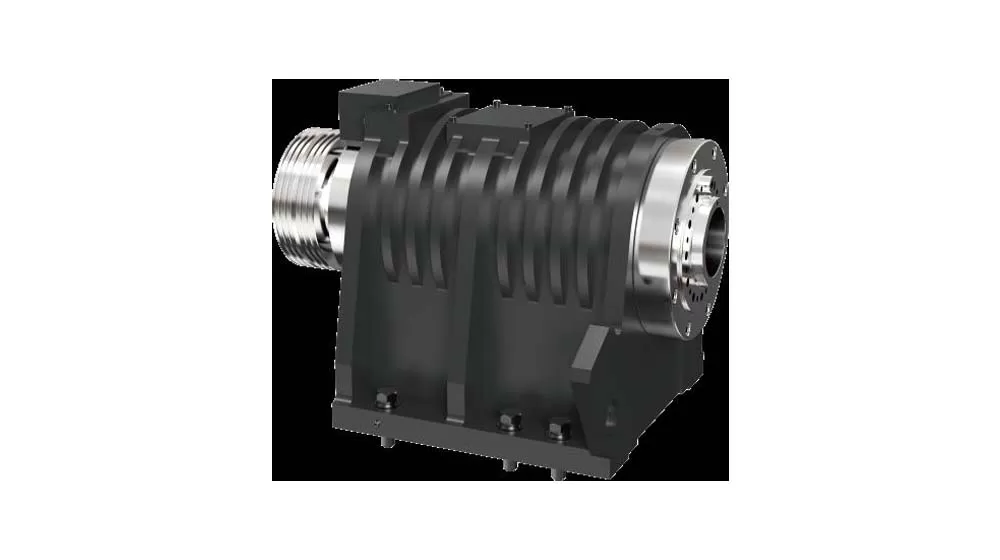

Spindle

Julat kelajuan spindle adalah 0-6000r/min.
Sokongan depan gelendong mengamalkan galas bebola hubungan sudut sudut tiga ketepatan tinggi, dan sokongan belakang mengamalkan galas bebola hubungan sudut sudut ketepatan tinggi berganda, yang memenuhi keperluan galas daya pemotongan paksi dan radial dan keperluan kelajuan tinggi.

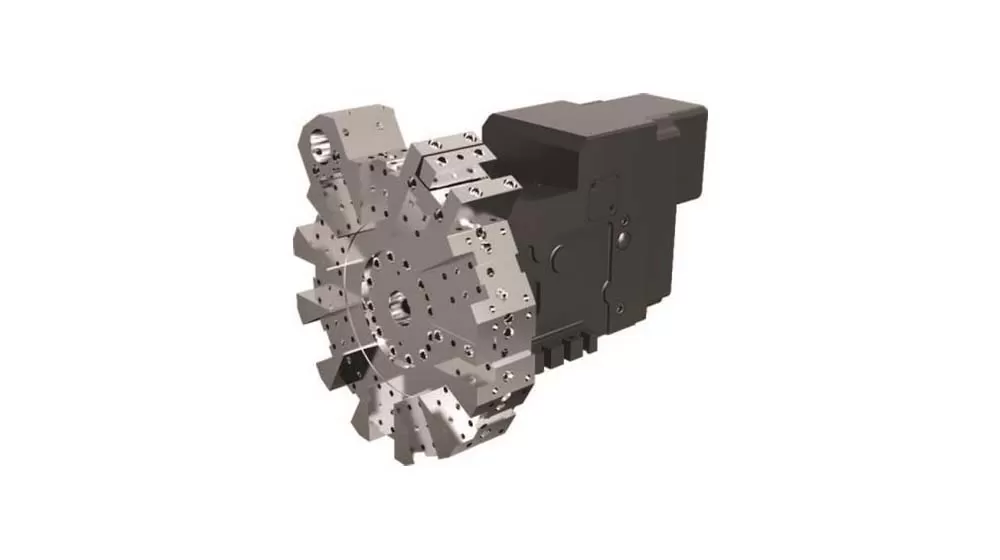

Alat

Alat mesin ini mengamalkan turet alat servo, yang mempunyai alat cepat menukar kelajuan dan kebolehpercayaan yang tinggi.

Permohonan L-25H berketepatan tinggi CNC mendatar komputer

Ia boleh memenuhi keperluan pemprosesan bahagian kompleks dan digunakan secara meluas dalam injap, kapal, jentera kejuruteraan dan bidang lain, dan terutamanya disukai oleh pengeluar bahagian automotif.

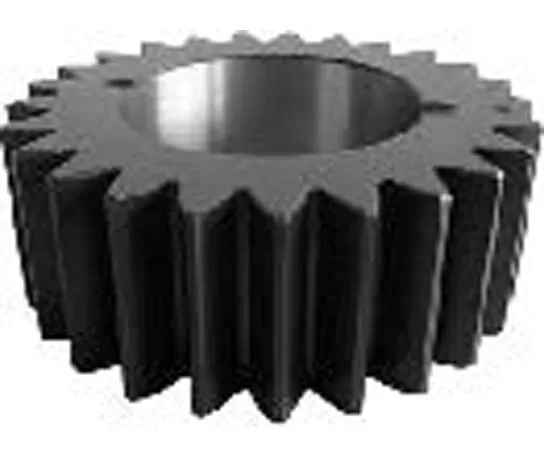

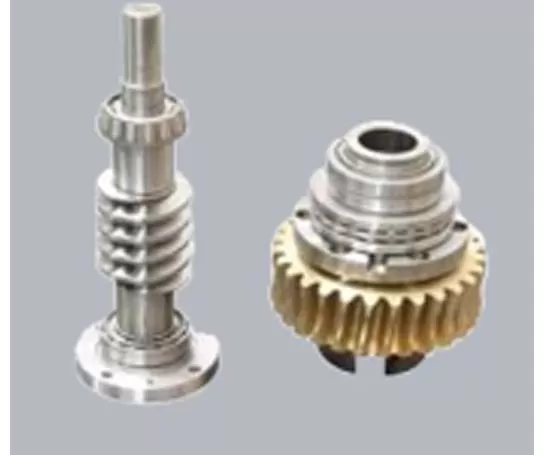

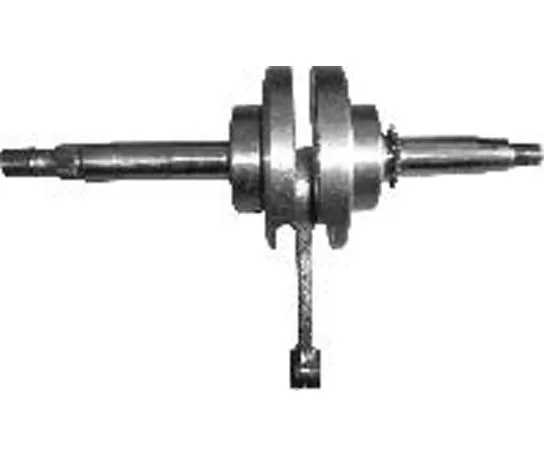

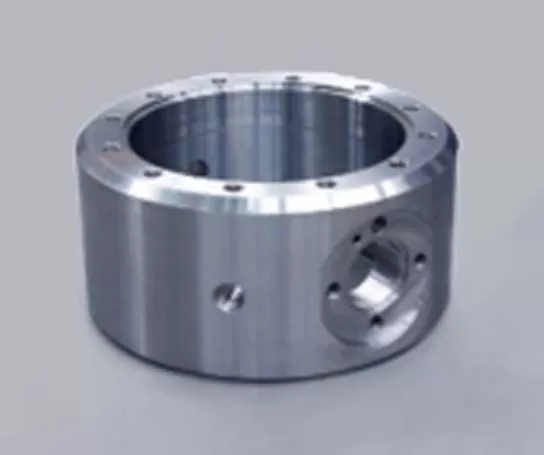

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-25H berketepatan tinggi CNC mendatar komputer

Nama		Unit	L-25H	Kata-kata
Pelbagai pemesinan	Maks. diameter swing di atas katil	Mm	Φ500
	Maks. diameter pemesinan (aci/cakera)	Mm	Φ200/φ250
	Maks. Panjang pemesinan	Mm	450
	Maks. diameter bar	Mm	Φ45
Perjalanan	X-axis perjalanan	Mm	140
	X-axis motor kuasa/gerai tork	Kw/Nm	1.8/11
	Z-paksi perjalanan	Mm	500
	Z-axis motor kuasa/gerai tork	Kw/Nm	1.8/11
Spindle	Kuasa Output (S1/S6)	Kw	7.5/11
	Borang akhir Spindle		A2-5
	Kelajuan Spindle	R/min	0-6000
	Spindle melalui diameter lubang	Mm	Φ57
Chuck	Hidraulik tiga rahang chuck	Inci	6	Hollow
Tailstock	Tailstock lengan diameter/perjalanan	Mm	Φ70/100	Pilihan
Tailstock	Tirus lubang lengan Tailstock	Morse	Morse 4 #	Hidup atas
Kelajuan	Kelajuan traverse pesat (X paksi)	M/min	30
	Kelajuan traverse pesat (Z paksi)	M/min	30
	Memotong kelajuan suapan	Mm/min	1 ~ 8000
Pemegang alat	Kapasiti alat	T	12
	Masa pengindeksan alat	Saat/bit	0.5
	Saiz badan alat	Mm	25'25
	Maks. diameter alat membosankan	Mm	40
Ketepatan	Ketepatan kedudukan (paksi X)	Mm	0.006
	Ketepatan kedudukan (paksi Z)	Mm	0.008
	Repeatability ((X paksi)	Mm	0.004
	Repeatability ( (Z paksi)	Mm	0.004
Lain-lain	Kapasiti peralatan	KVA	12
	Kapasiti tangki penyejuk	L	150
	Saiz mesin	Mm	250017001680	Tangki penyejuk penyingkiran cip Manual
	Berat (lebih kurang.)	Kg	3400

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
