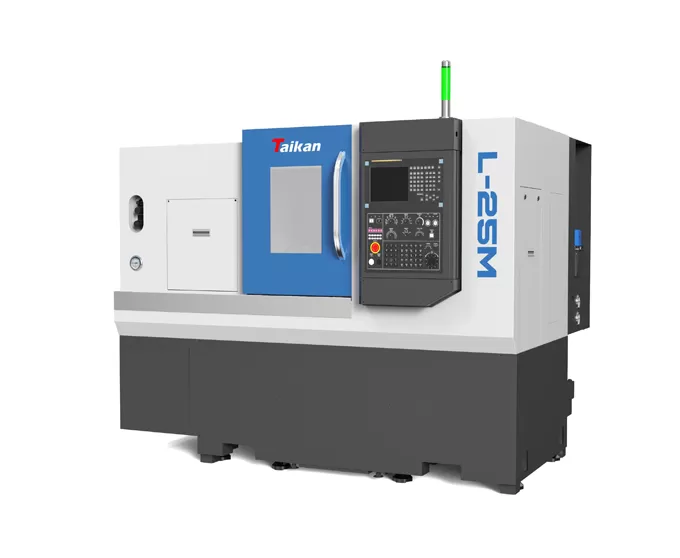

Name: L-25M CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-25M CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Keseluruhan

Mesin ini disertakan sepenuhnya untuk perlindungan, dengan penyingkiran cip automatik, pelinciran, dan sistem penyejukan. Komponen utama dibuang menggunakan acuan pasir resin berkualiti tinggi dan bahan besi tuang kekuatan tinggi, memberikan ketegaran yang tinggi dan ketepatan yang stabil untuk mesin.

Panduan kereta api

Rel panduan adalah jenis rolling, dan komponen pemacu menggunakan skru bola berkelajuan tinggi, tenang, menawarkan kelajuan pantas, penjanaan haba yang rendah, dan ketepatan kedudukan yang tinggi.

Spindle

Sistem pemacu spindle menggunakan spindle mekanikal berprestasi tinggi, tork tinggi. Julat kelajuan gelendong ialah 0-5300 rpm.

Turet alat

Dilengkapi dengan turet alat berkuasa BMT45, yang mempunyai kelajuan menukar alat pantas dan kebolehpercayaan yang tinggi.

Permohonan L-25M CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelarik ini memenuhi keperluan pemprosesan bahagian kompleks dan digunakan secara meluas dalam injap, kapal, jentera kejuruteraan dan bidang lain, terutamanya yang disukai oleh pengeluar bahagian automotif.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-25M CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

0.006

Item		Unit	L-25M	Kata-kata
Pelbagai pemprosesan	Maks. diameter putaran	Mm	Φ520
	Maks. diameter pemprosesan (paksi/plat)	Mm	Φ200/φ250
	Maks. Panjang pemprosesan	Mm	400
	Maks. diameter bar	Mm	Φ45
Perjalanan	X -axis perjalanan	Mm	190
	X -axis motor kuasa/gerai tork	KW/Nm	2.4/11
	Z-paksi perjalanan	Mm	430
	Z -axis motor kuasa/gerai tork	KW/Nm	2.4/11
Spindle	Kuasa Output (S1/S6)	KW	7.5/11.25
	Borang akhir Spindle		A2-5
	Kelajuan berputar Spindle	R/min	5300
	Diameter lubang	Mm	Φ57
Chuck	Hidraulik 3-rahang chuck	Inci	6	Hollow
Tailstock	Tailstock lengan diameter/perjalanan	Mm	Φ70/100	Pilihan
Tailstock	Lubang tirus lengan Tailstock	Morse	Morse 4 #	Live pusat
Kelajuan	Kelajuan traverse pesat X-axis	M/min	30
	Kelajuan traverse pesat Z-axis	M/min	30
	Memotong kadar suapan	Mm/min	1 ~ 8000
Pemegang alat	Kapasiti alat	T	12
	Pengilangan ketua motor kuasa/gerai tork	KW	2.3/11-34
	Alat pengilangan max. Kelajuan	R/min	4000
	Spesifikasi pemegang alat pengilangan	Mm	BMT45
	Mengubah spesifikasi pemegang alat	Mm	25 × 25
	Maks. diameter alat membosankan	Mm	Φ32
Ketepatan	Ketepatan kedudukan paksi X	Mm	0.006
	Ketepatan kedudukan paksi Z	Mm
	Ketepatan kedudukan paksi C	Arc sec	51
	X paksi repeatabilitys	Mm	0.004
	Z paksi repeatability	Mm	0.006
	C paksi repeatability	Arc sec	20"
Lain-lain	Kapasiti bekalan kuasa	KVA	25
	Jumlah penyejuk	L	150
	Dimensi	Mm	230018801800
	Jumlah berat badan	Kg	3600

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
