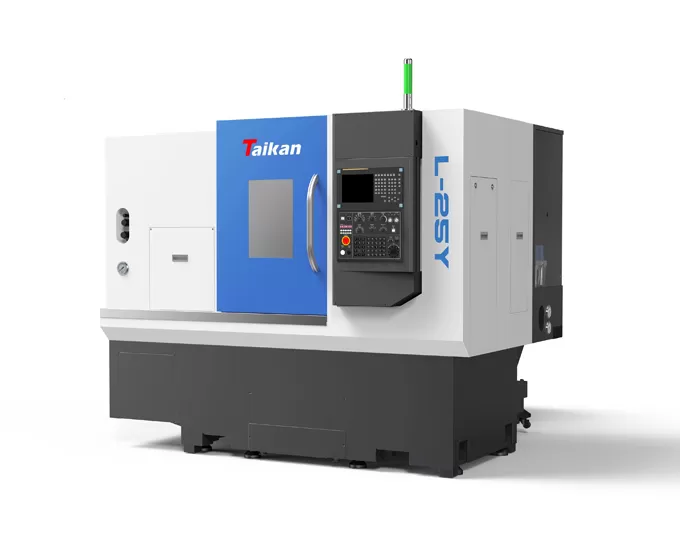

Name: L-25Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-25Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Keseluruhan

Mesin ini disertakan sepenuhnya untuk perlindungan, dengan penyingkiran cip automatik, pelinciran, dan sistem penyejukan. Komponen utama dibuang menggunakan acuan pasir resin berkualiti tinggi dan bahan besi tuang kekuatan tinggi, memberikan ketegaran yang tinggi dan ketepatan yang stabil untuk mesin.

Panduan kereta api

Rel panduan adalah jenis rolling, dan komponen pemacu menggunakan skru bola berkelajuan tinggi, tenang, menawarkan kelajuan pantas, penjanaan haba yang rendah, dan ketepatan kedudukan yang tinggi.

Spindle

Sistem pemacu utama alat mesin ini menggunakan pemacu tali pinggang spindle mekanikal berkelajuan tinggi, dan julat kelajuan gelendong adalah 0-6000r/min. Sokongan depan gelendong mengamalkan tiga galas bebola hubungan sudut, dan sokongan belakang mengamalkan dua galas bebola hubungan sudut untuk memenuhi keperluan galas daya pemotongan paksi dan radial.

Alat

Dilengkapi dengan turet alat berkuasa BMT45, yang mempunyai kelajuan menukar alat pantas dan kebolehpercayaan yang tinggi.

Permohonan L-25Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelarik ini memenuhi keperluan pemprosesan bahagian kompleks dan digunakan secara meluas dalam injap, kapal, jentera kejuruteraan dan bidang lain, terutamanya yang disukai oleh pengeluar bahagian automotif.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-25Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Item		Unit	L-25Y	Kata-kata
Pelbagai pemprosesan	Maks. diameter putaran	Mm	Φ520
	Maks. diameter pemprosesan (paksi/plat)	Mm	Φ300/φ350
	Maks. Panjang pemprosesan	Mm	330
	Maks. diameter bar	Mm	Φ52
Perjalanan	X -axis perjalanan	Mm	190
	X -axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Y-paksi perjalanan	Mm	100(± 50)
	Y -axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Z-paksi perjalanan	Mm	400
	Z -axis motor kuasa/gerai tork	KW/Nm	1.8/11
Spindle	Kuasa Output (S1/S6)	KW	7.5/11
	Borang akhir Spindle		A2-5
	Kelajuan berputar Spindle	R/min	0-6000
	Diameter lubang	Mm	Φ67
Chuck	Hidraulik 3-rahang chuck	Inci	6	Hollow
Tailstock	Tailstock lengan diameter/perjalanan	Mm	Φ70/100	Pilihan
Tailstock	Lubang tirus lengan Tailstock	Morse	Morse 4 #	Live pusat
Kelajuan	Kelajuan traverse pesat X-axis	M/min	30
	Kelajuan traverse pesat Y-axis	M/min	10
	Kelajuan traverse pesat Z-axis	M/min	30
	Memotong kadar suapan	Mm/min	1-8000
Pemegang alat	Kapasiti alat	T	12
	Kuasa ketua motor kuasa/gerai tork	KW	2.7kw/12-46N	Αi S 12/4000-B
	Kelajuan maksimum alat kuasa	R/min	4000
	Spesifikasi pemegang alat	Mm	BMT45
	Mengubah spesifikasi pemegang alat	Mm	25 × 25
	Alat membosankan maksimum holDer diameter	Mm	Φ32
Kapasiti pemprosesan pemegang alat	Kapasiti pengilangan maksimum alat kuasa		Pengilangan pemotong diameter × kedalaman pengilangan × feed φ 20mm × 10mm × 40 (mm/min)	45 keluli
	Kapasiti penggerudian maksimum alat kuasa		Diameter gerudi × kadar suapan φ14 (mm) × 0.15 (mm/r)	45 keluli
	Kapasiti menoreh maksimum alat kuasa		M10 × 1.5	45 keluli
Ketepatan	Ketepatan kedudukan paksi X	Mm	0.006
	Ketepatan kedudukan paksi Y	Mm	0.02
	Ketepatan kedudukan paksi Z	Mm	0.006
	Ketepatan kedudukan paksi C	Arc sec	51
	X paksi repeatabilitys	Mm	0.004
	Y paksi repeatability	Mm	0.005
	Z paksi repeatability	Mm	0.004
	C paksi repeatability	Arc sec	20
Lain-lain	Kapasiti bekalan kuasa	KVA	25
	Jumlah penyejuk	L	150
	Dimensi	Mm	250031002100
	Jumlah berat badan	Kg	3800

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

Kawalan & perisian

Mitsubishi

FANUC

Siemens

SYNTEC
