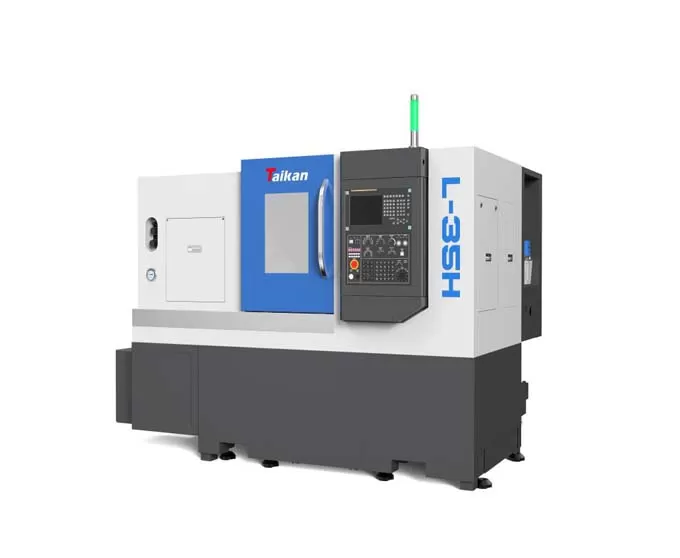

Name: L-35H berketepatan tinggi CNC mendatar komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-35H berketepatan tinggi CNC mendatar komputer

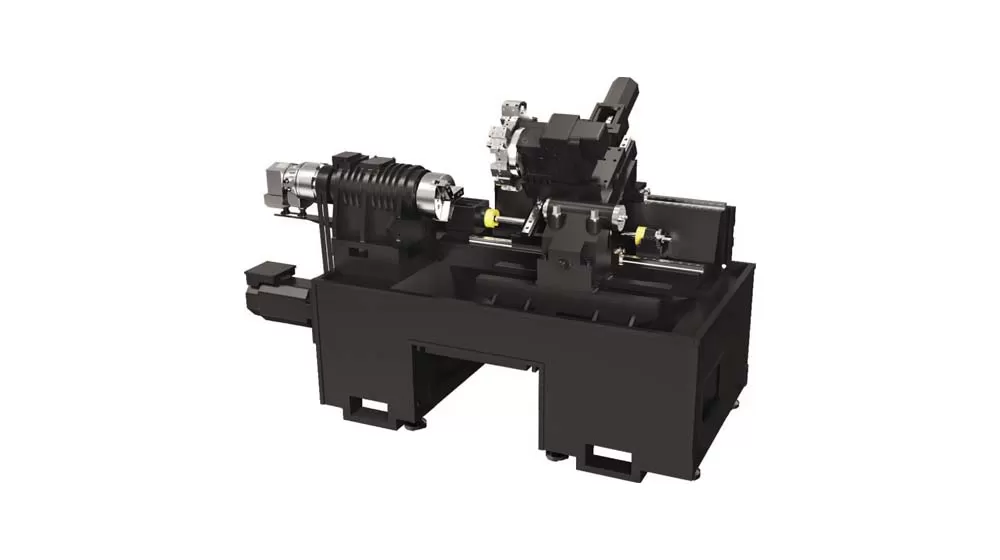

Keseluruhan

Hubungan dua paksi dua paksi, alat mesin CNC gelung separuh tertutup. Susun atur mekanikal, elektrik dan hidraulik bersepadu.
Setiap paksi suapan servo menggunakan skru bola senyap berkelajuan tinggi, disambungkan secara langsung oleh gandingan elastik, dengan kelajuan bergerak pantas, bunyi bising yang rendah, ketepatan kedudukan yang tinggi dan kebolehulangan;

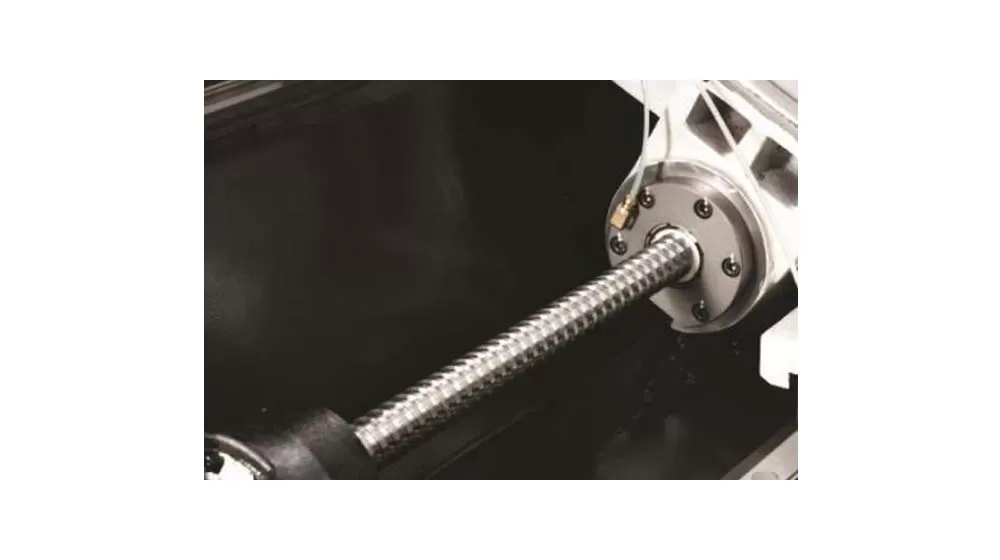

Panduan kereta api

Mengamalkan reka bentuk panduan rolling dan skru bola senyap berkelajuan tinggi, yang mempunyai kelebihan kelajuan tinggi, penjanaan haba yang rendah dan ketepatan kedudukan yang tinggi;

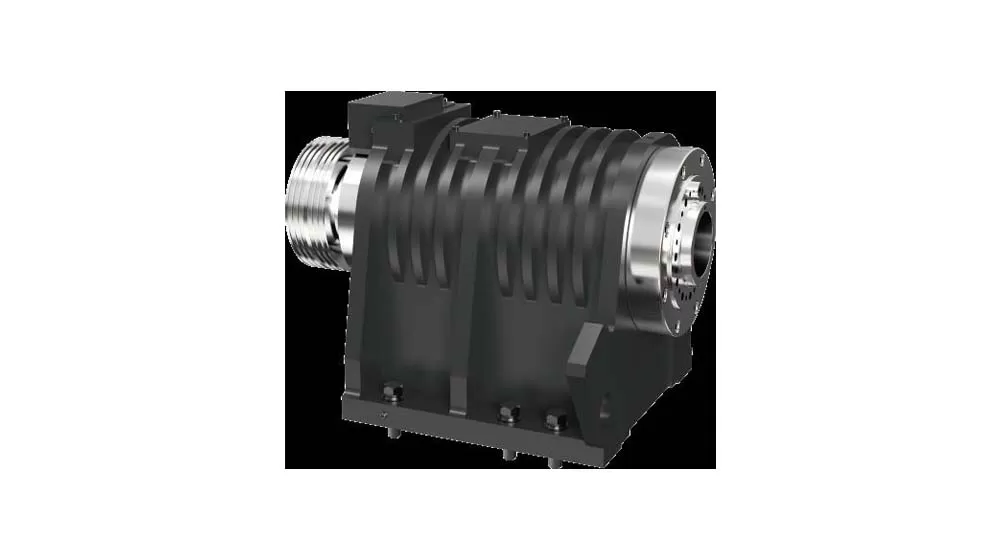

Spindle

Didorong oleh motor servo berprestasi tinggi, gelendong didorong oleh tali pinggang, dan julat kelajuan gelendong adalah 0-4000r/min.

Alat

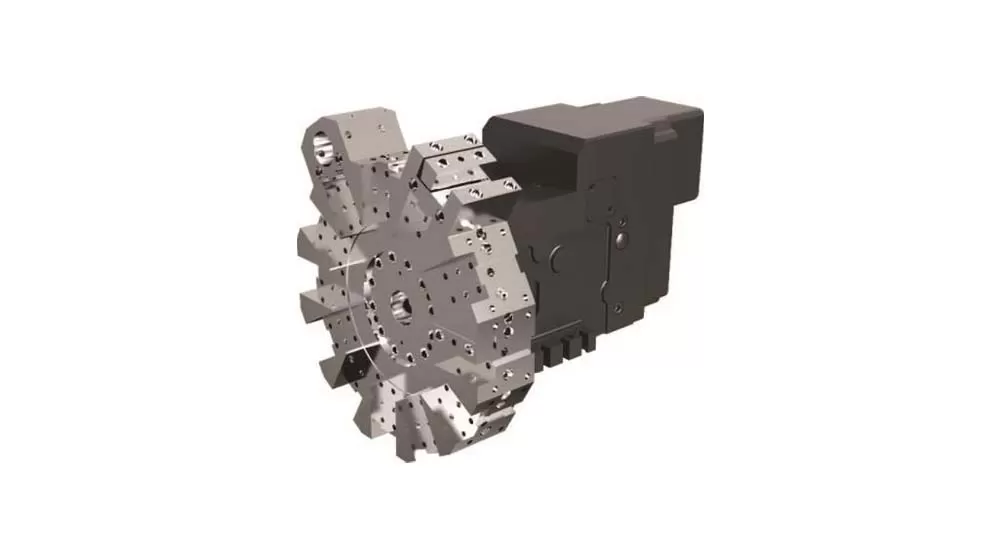

Alat mesin ini mengamalkan turet alat servo, yang mempunyai alat cepat menukar kelajuan dan kebolehpercayaan yang tinggi.

Permohonan L-35H berketepatan tinggi CNC mendatar komputer

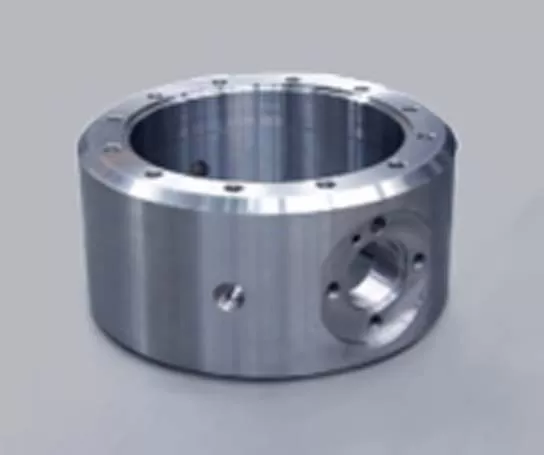

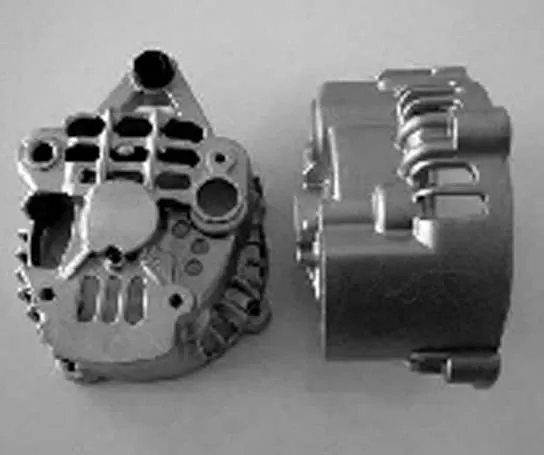

Contoh bahan kerja 1

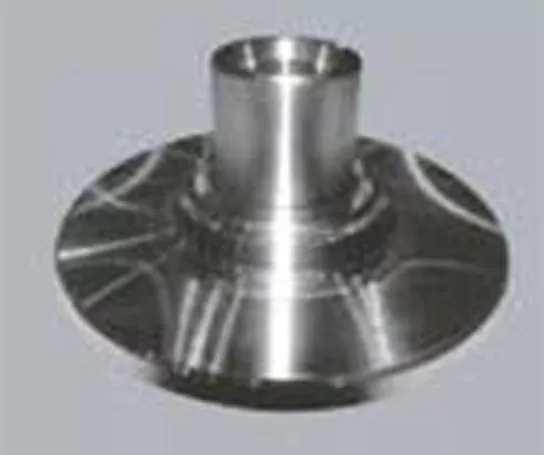

Contoh bahan kerja 2

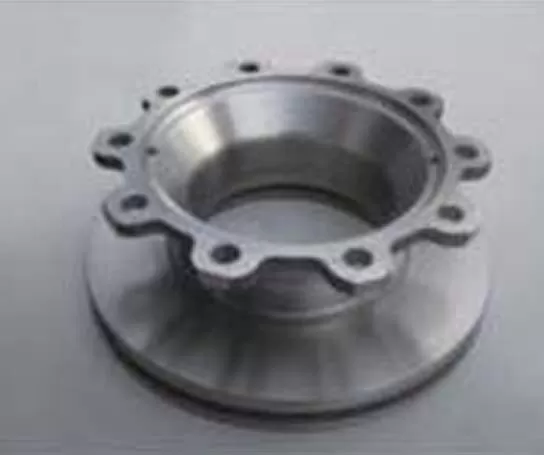

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-35H berketepatan tinggi CNC mendatar komputer

Nama		Unit	L-35H	Kata-kata
Pelbagai pemesinan	Maks. diameter swing di atas katil	Mm	Φ520
	Maks. diameter pemesinan (aci/cakera)	Mm	Φ300/φ350
	Maks. Panjang pemesinan	Mm	450
	Maks. diameter bar	Mm	Φ52
Perjalanan	X-axis perjalanan	Mm	190
	X-axis motor kuasa/gerai tork	Kw/Nm	1.8/11
	Z-paksi perjalanan	Mm	500
	Z-axis motor kuasa/gerai tork	Kw/Nm	1.8/11
Spindle	Kuasa Output (S1/S6)	Kw	11/15
	Borang akhir Spindle		A2-6
	Kelajuan Spindle	R/min	0-4000
	Spindle melalui diameter lubang	Mm	Φ63
Chuck	Hidraulik tiga rahang chuck	Inci	8	Hollow
Tailstock	Tailstock lengan diameter/perjalanan	Mm	Φ70/100	Pilihan
Tailstock	Tailstock lengan tirus lubang tirus	Morse	Morse 4 #	Hidup atas
Kelajuan	Kelajuan traverse pesat (X paksi)	M/min	30
	Kelajuan traverse pesat (Z paksi)	M/min	30
	Memotong kelajuan suapan	Mm/min	1 ~ 8000
Pemegang alat	Kapasiti alat	T	12
	Masa pengindeksan alat	Saat/bit	0.5
	Saiz badan alat	Mm	25*25
	Maks. diameter alat membosankan	Mm	40
Ketepatan	Ketepatan kedudukan (paksi X)	Mm	0.006
	Ketepatan kedudukan (paksi Z)	Mm	0.008
	Repeatability ((X paksi)	Mm	0.004
	Repeatability ( (Z paksi)	Mm	0.004
Lain-lain	Kapasiti peralatan	KVA	12
	Kapasiti tangki penyejuk	L	150
	Saiz mesin	Mm	250017001680	Tangki penyejuk penyingkiran cip Manual
	Berat (lebih kurang.)	Kg	3400

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
