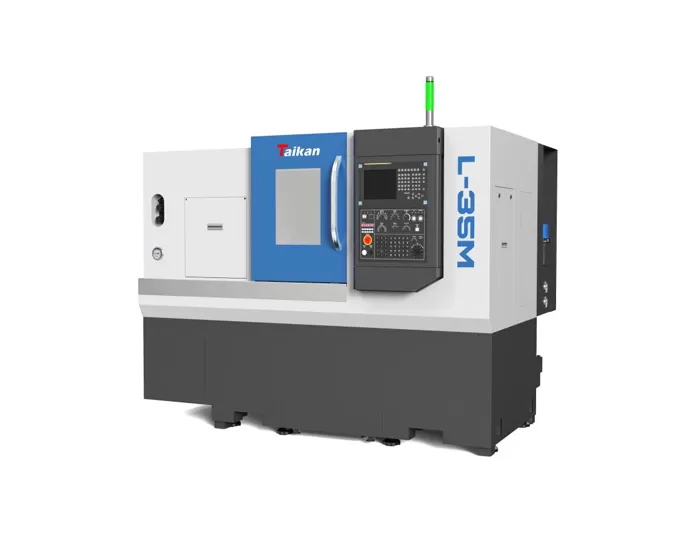

L-35M CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelbagai pemprosesan

Maks. diameter putaran

Mm

Φ520

Maks. diameter pemprosesan (paksi/plat)

Mm

Φ300/φ350

Maks. Panjang pemprosesan

Mm

400

Maks. diameter bar

Mm

Φ52

Perjalanan

X -axis perjalanan

Mm

190

X -axis motor kuasa/gerai tork

KW/Nm

1.5/7.2

Z-paksi perjalanan

Mm

430

Z -axis motor kuasa/gerai tork

KW/Nm

1.5/7.2

Spindle

Kuasa Output (S1/S6)

KW

7.5/11

Borang akhir Spindle

A2-6

Kelajuan berputar Spindle

R/min

0-4000

Diameter lubang

Mm

Φ63

Chuck

Hidraulik 3-rahang chuck

Inci

8

Hollow

Tailstock

Tailstock lengan diameter/perjalanan

Mm

Φ70/100

Pilihan

Lubang tirus lengan Tailstock

Morse

Morse 4 #

Live pusat

Kelajuan

Kelajuan traverse pesat X-axis

M/min

30

Kelajuan traverse pesat Z-axis

M/min

30

Memotong kadar suapan

Mm/min

1 ~ 8000

Pemegang alat

Kapasiti alat

T

12

Pengilangan ketua motor kuasa/gerai tork

KW

2.2/12

Alat pengilangan max. Kelajuan

R/min

3000

Spesifikasi pemegang alat pengilangan

Mm

BMT45

Mengubah spesifikasi pemegang alat

Mm

25 × 25

Maks. diameter alat membosankan

Mm

Φ32

Ketepatan

Ketepatan kedudukan paksi X

Mm

0.006

Ketepatan kedudukan paksi Z

Mm

Ketepatan kedudukan paksi C

Arc sec

51

X paksi repeatability

Mm

0.004

Z paksi repeatability

Mm

0.004

C paksi repeatability

Arc sec

20"

Lain-lain

Kapasiti bekalan kuasa

KVA

25

Jumlah penyejuk

L

150

Dimensi

Mm

2300*1880*1800

Jumlah berat badan

Kg

3600
