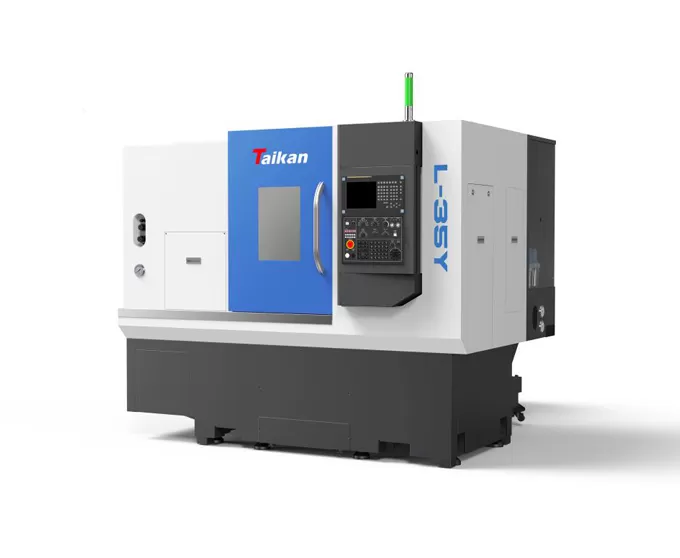

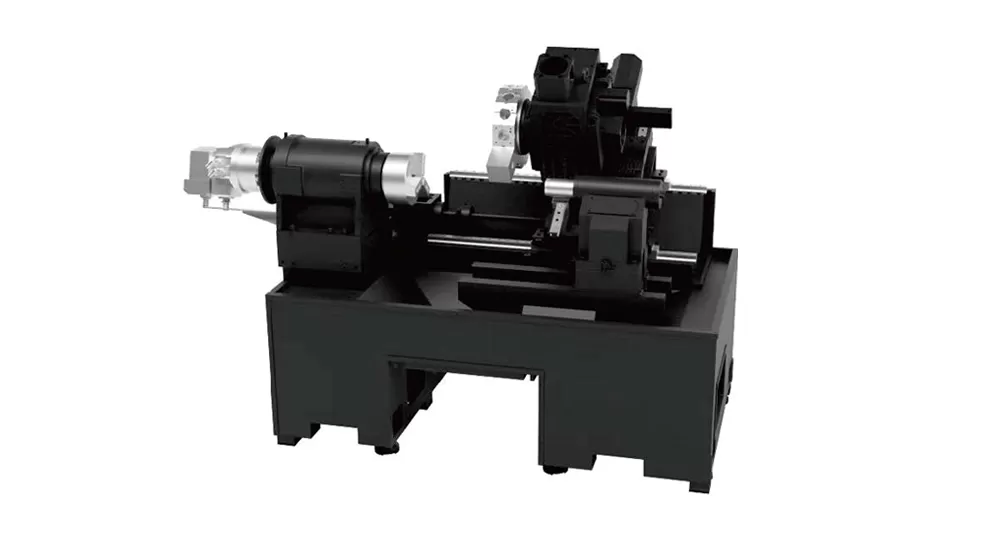

L-35Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelbagai pemprosesan

Maks. diameter putaran

Mm

Φ520

Maks. diameter pemprosesan (paksi/plat)

Mm

Φ300/φ350

Maks. Panjang pemprosesan

Mm

330

Maks. diameter bar

Mm

Φ52

Perjalanan

X -axis perjalanan

Mm

200

X -axis motor kuasa/gerai tork

KW/Nm

1.8/11

Y-paksi perjalanan

Mm

100(± 50)

Y -axis motor kuasa/gerai tork

KW/Nm

1.8/11

Z-paksi perjalanan

Mm

400

Z -axis motor kuasa/gerai tork

KW/Nm

1.8/11

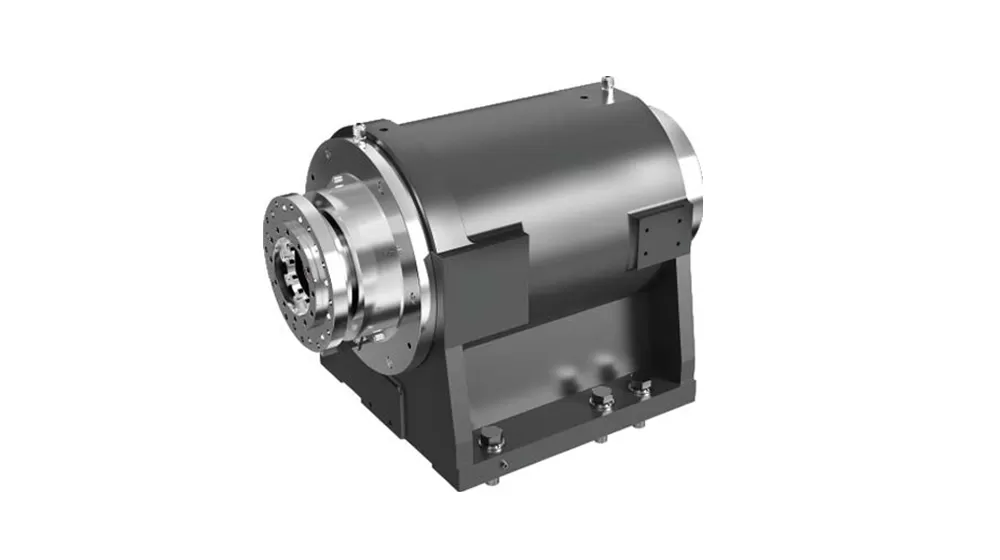

Spindle

Kuasa Output (S1/S6)

KW

11/15

Borang akhir Spindle

A2-6

Kelajuan berputar Spindle

R/min

0-4000

Diameter lubang

Mm

Φ63

Chuck

Hidraulik 3-rahang chuck

Inci

8

Hollow

Tailstock

Tailstock lengan diameter/perjalanan

Mm

Φ70/100

Pilihan

Lubang tirus lengan Tailstock

Morse

Morse 4 #

Live pusat

Kelajuan

Kelajuan traverse pesat X-axis

M/min

30

Kelajuan traverse pesat Y-axis

M/min

10

Kelajuan traverse pesat Z-axis

M/min

30

Memotong kadar suapan

Mm/min

1 ~ 8000

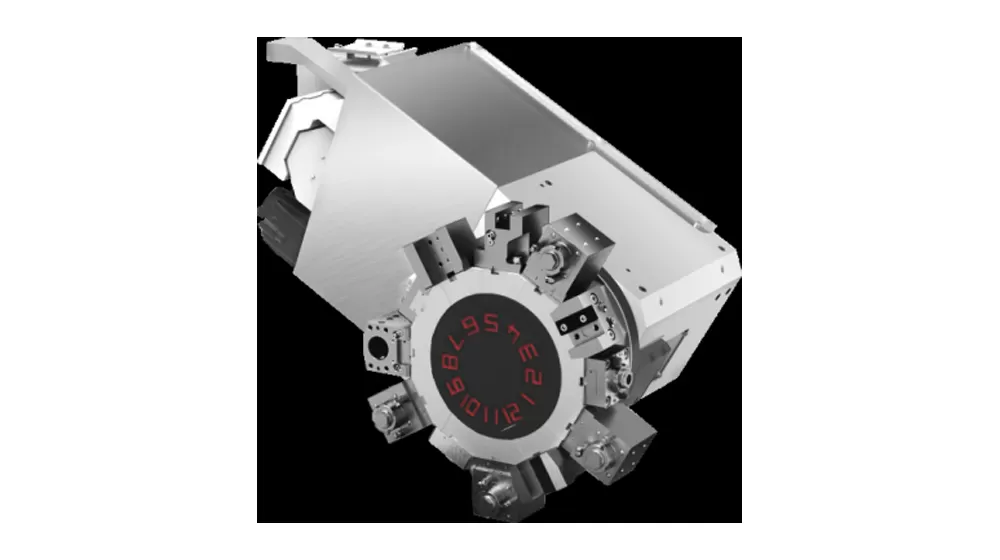

Pemegang alat

Kapasiti alat

T

12

Pengilangan ketua motor kuasa/gerai tork

KW

2.7/12-46

Αi S 12/4000-B

Alat pengilangan max. Kelajuan

R/min

4000

Spesifikasi pemegang alat pengilangan

Mm

BMT55

Mengubah spesifikasi pemegang alat

Mm

25 × 25

Maks. diameter alat membosankan

Mm

Φ32

Ketepatan

Ketepatan kedudukan paksi X

Mm

0.006

Ketepatan kedudukan paksi Y

Mm

0.02

Ketepatan kedudukan paksi Z

Mm

0.006

Ketepatan kedudukan paksi C

Arc sec

51

X paksi repeatabilitys

Mm

0.004

Y paksi repeatability

Mm

0.005

Z paksi repeatability

Mm

0.004

C paksi repeatability

Arc sec

20"

Lain-lain

Kapasiti bekalan kuasa

KVA

30

Jumlah penyejuk

L

250

Dimensi

Mm

2400*1770*2010

Jumlah berat badan

Kg

3800
