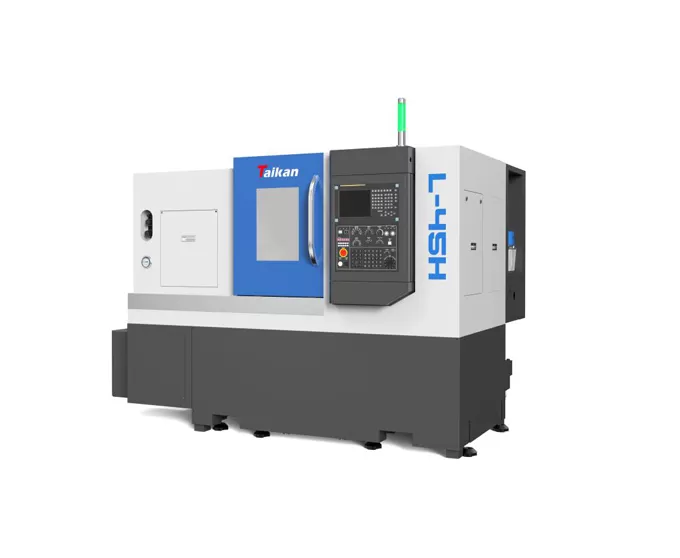

L-45H berketepatan tinggi CNC mendatar komputer

Pelbagai pemesinan

Maks. diameter swing di atas katil

Mm

Φ600

Maks. diameter pemesinan (aci/cakera)

Mm

Φ380/φ450

Maks. Panjang pemesinan

Mm

450

Maks. diameter bar

Mm

Φ75

Perjalanan

X-axis perjalanan

Mm

240

X-axis motor kuasa/gerai tork

Kw/Nm

1.8/11

Z-paksi perjalanan

Mm

500

Z-axis motor kuasa/gerai tork

Kw/Nm

1.8/11

Spindle

Kuasa Output (S1/S6)

Kw

15/18.5

Borang akhir Spindle

A2-8

Kelajuan Spindle

R/min

0-2800

Spindle melalui diameter lubang

Mm

Φ87

Chuck

Hidraulik tiga rahang chuck

Inci

10

Hollow

Tailstock

Tailstock lengan diameter/perjalanan

Mm

Φ70/100

Pilihan

Tailstock lengan tirus lubang tirus

Morse

Morse 4 #

Hidup atas

Kelajuan

Kelajuan traverse pesat (X paksi)

M/min

30

Kelajuan traverse pesat (Z paksi)

M/min

30

Memotong kelajuan suapan

Mm/min

1 ~ 8000

Pemegang alat

Kapasiti alat

T

12

Masa pengindeksan alat

Saat/bit

0.5

Saiz badan alat

Mm

25'25

Maks. diameter alat membosankan

Mm

40

Ketepatan

Ketepatan kedudukan (paksi X)

Mm

0.008

Ketepatan kedudukan (paksi Z)

Mm

0.01

Repeatability ((X paksi)

Mm

0.004

Repeatability ( (Z paksi)

Mm

0.004

Lain-lain

Kapasiti peralatan

KVA

16

Kapasiti tangki penyejuk

L

150

Saiz mesin

Mm

2600*1790*1750

Tangki penyejuk penyingkiran cip Manual

Berat (lebih kurang.)

Kg

3600
