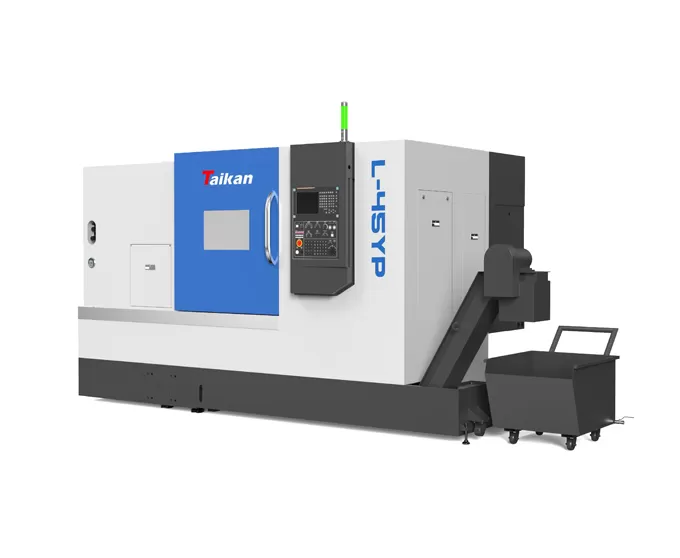

Name: L-45YP CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-45YP CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Keseluruhan

Mesin ini disertakan sepenuhnya untuk perlindungan, penyingkiran cip automatik, pelinciran automatik, dan penyejukan automatik. Bahagian-bahagian besar asas semua diperbuat daripada resin berkualiti tinggi pasir membentuk dan bahan-bahan besi tuang tinggi-kekuatan, supaya alat mesin mempunyai ketegaran yang tinggi dan ketepatan yang stabil.

Panduan kereta api

Rel panduan adalah jenis rolling, dan komponen pemacu menggunakan skru bola berkelajuan tinggi, tenang, menawarkan kelajuan pantas, penjanaan haba yang rendah, dan ketepatan kedudukan yang tinggi.

Spindle

Sistem pemacu utama alat mesin ini menggunakan pemacu spindle mekanikal berprestasi tinggi, tork tinggi dengan fungsi pengindeksan C-axis dan sistem bantuan brek hidraulik, dan julat kelajuan gelendong adalah 0-2500r/min.

Alat

Alat mesin ini menggunakan turet berkuasa BMT55 (termasuk paksi Y), yang mempunyai kelajuan perubahan alat pantas dan kebolehpercayaan yang tinggi.

Permohonan L-45YP CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelarik ini memenuhi keperluan pemprosesan bahagian kompleks dan digunakan secara meluas dalam injap, kapal, jentera kejuruteraan dan bidang lain, terutamanya yang disukai oleh pengeluar bahagian automotif.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-45YP CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Item		Unit	L-45YP	Kata-kata
Pelbagai pemprosesan	Maks. diameter putaran	Mm	Φ600
	Maks. diameter pemprosesan (paksi/plat)	Mm	Φ380/φ450
	Maks. Panjang pemprosesan	Mm	900	800 (pilihan motor besar)
	Maks. diameter bar	Mm	Φ75
Perjalanan	X -axis perjalanan	Mm	240
	X -axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Y-paksi perjalanan	Mm	100(± 50)
	Y -axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Z-paksi perjalanan	Mm	950	830 (pilihan motor besar)
	Z -axis motor kuasa/gerai tork	KW/Nm	1.8/11
Spindle	Kuasa Output (S1/S6)	KW	15/18.5
	Borang akhir Spindle		A2-8
	Kelajuan berputar Spindle	R/min	0-2500
	Diameter lubang	Mm	Φ87
Chuck	Hidraulik 3-rahang chuck	Inci	10	Hollow
Tailstock	Tailstock lengan diameter/perjalanan	Mm	Φ100/150	Pilihan
Tailstock	Lubang tirus lengan Tailstock	Morse	Morse 5 #	Live pusat
Kelajuan	Kelajuan traverse pesat X-axis	M/min	30
	Kelajuan traverse pesat Y-axis	M/min	10
	Kelajuan traverse pesat Z-axis	M/min	30
	Memotong kadar suapan	Mm/min	1-8000
Pemegang alat	Kapasiti alat	T	12
	Pengilangan ketua motor kuasa/gerai tork	KW	2.7/12-46	Αi S 12/4000-B
	Alat pengilangan max. Kelajuan	R/min	4000
	Spesifikasi pemegang alat pengilangan	Mm	BMT55
	Mengubah spesifikasi pemegang alat	Mm	25*25
	Maks. diameter alat membosankan	Mm	Φ32
Kapasiti pemprosesan pemegang alat	Kapasiti pengilangan maksimum alat kuasa		Pengilangan pemotong diameter × pengilangan kedalaman × suapan	45 keluli
	Kapasiti penggerudian maksimum alat kuasa		Gerudi diameter × suapan	45 keluli
	Kapasiti menoreh maksimum alat kuasa		M10 × 1.5	45 keluli
Ketepatan	Ketepatan kedudukan paksi X	Mm	0.008
	Ketepatan kedudukan paksi Y	Mm	0.02
	Ketepatan kedudukan paksi Z	Mm	0.012
	Ketepatan kedudukan paksi C	Arc sec	51
	X paksi repeatabilitys	Mm	0.004
	Y paksi repeatability	Mm	0.005
	Z paksi repeatability	Mm	0.006
	C paksi repeatability	Arc sec	20
Lain-lain	Kapasiti bekalan kuasa	KVA	30
	Jumlah penyejuk	L	250
	Dimensi	Mm	3585 × 1880 × 2015
	Jumlah berat badan	Kg	4800

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

Kawalan & perisian

Mitsubishi

FANUC

Siemens

SYNTEC
