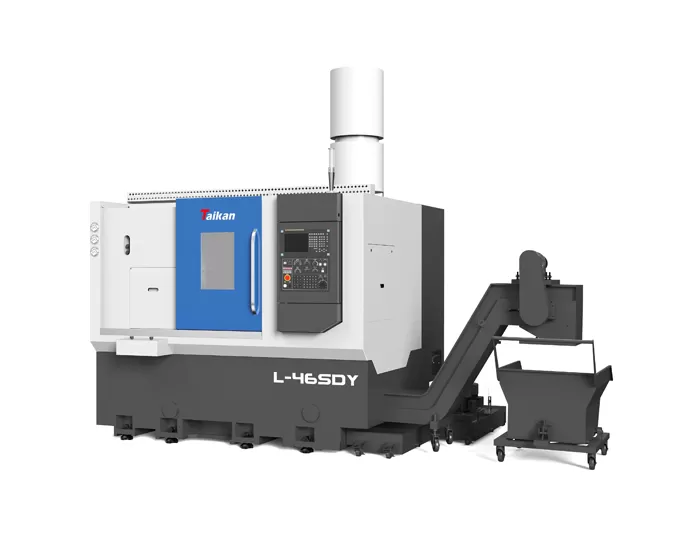

Name: L-46SDY CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-46SDY CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Keseluruhan

Dual-spindle dan dual-turret CNC turning dan alat mesin penggilingan
Perlindungan sepenuhnya tertutup, pintu gelangsar kiri tunggal, peranti pelepasan automatik pilihan, tangki air pengumpulan cip bebas, penghantar cip automatik, prestasi penyingkiran cip yang baik

Panduan kereta api

Mengamalkan THK jepun atau Taiwan PMI rolling linear atau rel panduan roller, pemacu skru bola PMI THK atau Taiwan jepun. Ciri-ciri dinamik yang baik, ketepatan tinggi dan ketegaran yang kuat.
Ia mengamalkan panduan roller linear pramuat dan skru bola, yang mempunyai ciri-ciri kelajuan cepat dan ketepatan pemprosesan yang tinggi.

Spindle

Spindle elektrik segerak magnet kekal mempunyai ciri-ciri dinamik yang baik, ketepatan tinggi dan ketegaran yang kuat.
Spindle elektrik servo segerak mempunyai ketepatan yang tinggi, pecutan cepat dan ekomoni, dan menjimatkan tenaga.

Alat

Bergantung kepada turet kuasa mengangkat servo, ia mempunyai ketepatan yang tinggi dan kelajuan perubahan alat cepat, boleh melengkapkan keperluan pemprosesan yang kompleks, dan boleh menggantikan pusat pemesinan dan mesin ukiran.

Permohonan L-46SDY CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Ia boleh memproses bahan kerja dengan diameter 20-130mm dan panjang 2.5-130mm; diameter putaran maksimum pelana adalah 320mm. Ia boleh memproses bahagian aci pendek (atau cakera) dengan bentuk geometri yang kompleks, pelbagai saiz, dan keperluan ketepatan yang tinggi.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi L-46SDY CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Item		Unit	L-46SDY
Pelbagai pemesinan	Maks. diameter swing di atas katil	Mm	Φ570
	Maks. Menghidupkan diameter pada pelana	Mm	Φ320
	Maks. Mengubah diameter	Mm	Φ130
	Maks. Mengubah panjang	Mm	130
Perjalanan	X1, perjalanan paksi X2	Mm	200, 300
	Y1 paksi perjalanan	Mm	± 50
	Y1 perjalanan pemesinan berkesan	Mm	± 45
	Z1, perjalanan paksi Z2	Mm	320, 300
Utama/Sub spindle	Saiz Chuck	Inci	6"
	Maks. Kelajuan	Rpm	6000
	Kelajuan asas	Rpm	2000
	Jenis akhir Spindle		A2-5
	Spindle melalui saiz lubang	Mm	Φ57
	Kuasa spindle bermotor	Kw	15/17.8
	Diameter bar laras	Mm	Φ45
Spindle pengilangan	Maks. Kelajuan	Rpm	4000
	Kapasiti penggerudian	Mm	Φ16 × 1.5
	Kapasiti menoreh	[Mm] x	M12x1.75
	Kapasiti menoreh	[Mm]	M12x1.75
	Pengilangan spindle motor	KW	2.7
	Antara muka turet		BMT45
Kelajuan suapan	Kelajuan traverse pesat X-axis	Mm/min	18000
	Kelajuan traverse pesat Z-axis	Mm/min	18000
	Kelajuan traverse pesat Y-axis	Mm/min	10000
Motor	Motor Spindle	KW	> 11
Motor	Motor pam penyejukan	KW	0.75
Sumber elektrik/udara	Kapasiti bekalan kuasa (kadar tetap berterusan)	KVA/Kw	64KVA/44.75KW
Sumber elektrik/udara	Sumber udara	L/min	0.5Mpa/100
Penyejukan	Kapasiti tangki air	L	130
Saiz/berat	Jarak dari pusat spindle ke tanah	Mm	1070
	Ketinggian mesin	Mm	2060
	Kawasan yang diduduki (l × w)	Mm × mm	2410 (tanpa penghantar cip) × 2210
	Berat mesin (lebih kurang.)	Kg	5000

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

Kawalan & perisian

Mitsubishi

FANUC

Siemens

SYNTEC
