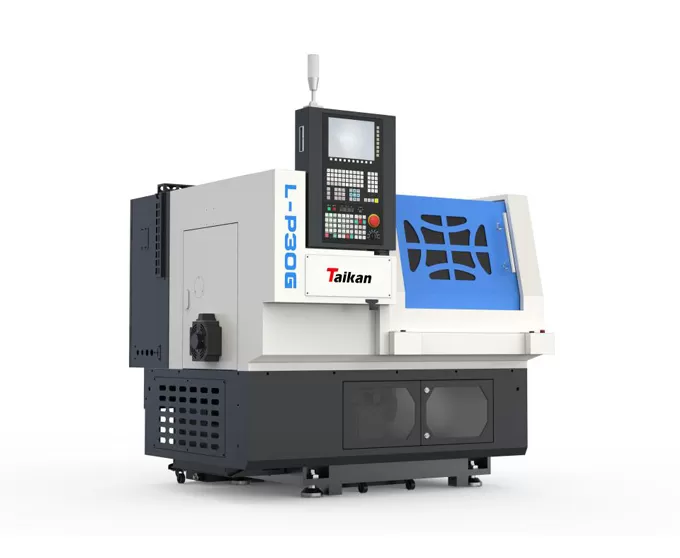

L-P30G berketepatan tinggi CNC geng alat komputer

Pelbagai pemesinan

Maks. diameter swing pada slaid katil

Mm

Φ240

Maks. diameter swing pada asas alat

Mm

Φ120

Maks. Mengubah panjang

Mm

100

Maks. Mengubah diameter

Mm

Φ100

Maks. clamping diameter spring chuck

Mm

Φ30

Perjalanan

X-axis perjalanan

Mm

280

X-axis motor kuasa/gerai tork

Kw/Nm

1/3.2

Z-paksi perjalanan

Mm

180

Z-axis motor kuasa/gerai tork

Kw/Nm

1/10

Spindle

Jenis penjepit Spindle

Kw

Jenis 20 collet chuck

Jenis kepala Spindle

Standard

Spindle melalui diameter lubang

Φ36

Kelajuan maksimum Spindle

0-6000

Tork motor Spindle (undian/maksimum

R/min

17.7/26.5

Spindle motor (S1/S2)

Mm

3.7/5.5

Perlawanan

Spring chuck

Inci

Φ30

Kelajuan

Kelajuan traverse pesat (X paksi)

M/min

18

Kelajuan traverse pesat (Z paksi)

M/min

18

Memotong kelajuan suapan

Mm/min

Pemegang alat

Jenis pemegang alat

Geng alat

Masa pengindeksan alat

Saat/bit

/

Saiz badan alat

Mm

16' 16

Maks. diameter alat membosankan

Mm

25

Ketepatan

Ketepatan kedudukan (paksi X)

Mm

<0.01

Ketepatan kedudukan (paksi Z)

Mm

<0.01

Repeatability ((X paksi)

Mm

0.002

Repeatability ( (Z paksi)

Mm

0.002

Lain-lain

Kapasiti peralatan </P>

KVA

6

Kapasiti tangki penyejuk

L

50

Saiz mesin

Mm

1275 × 1408 × 1532

Tangki penyejuk penyingkiran cip Manual

Berat (lebih kurang.)

Kg

Anggaran.
1100
