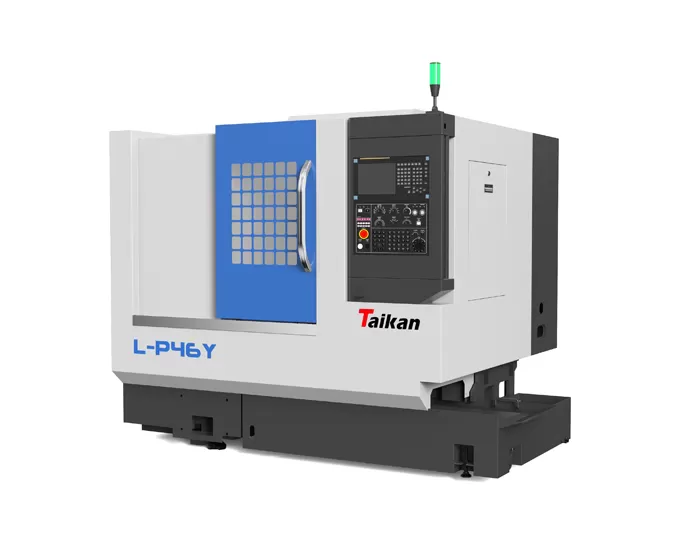

Name: L-P46Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri L-P46Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Keseluruhan

L-P46Y adalah jenis utama alat mesin pemesinan kompaun. Sebagai tambahan kepada fungsi pelarik CNC, ia juga boleh melengkapkan pengilangan pesawat, penggerudian, mengetuk, alur lurus, alur lingkaran dan penggilingan gear, dan sebagainya.

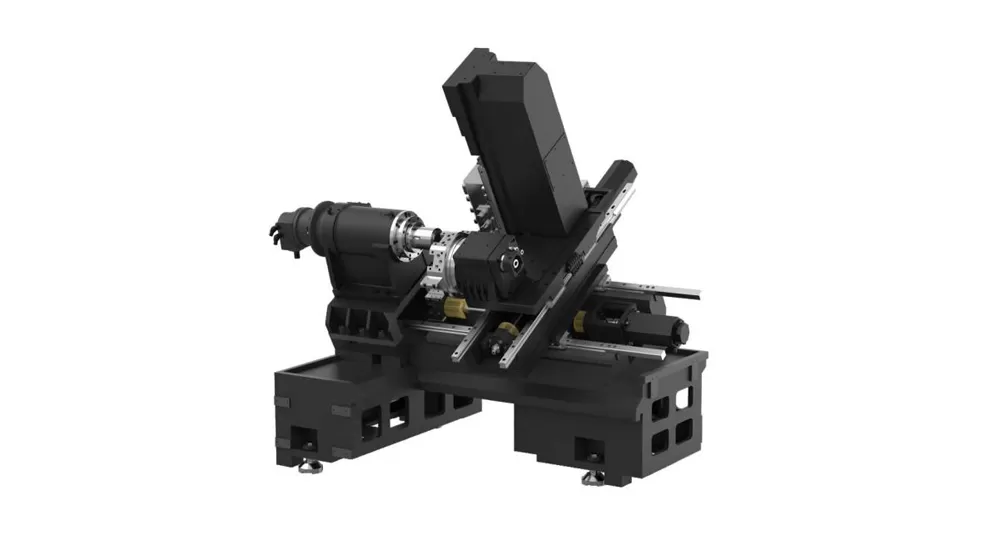

Panduan kereta api

Kedua-dua paksi secara langsung dihubungkan oleh motor servo dan skru bola ketepatan melalui gandingan elastik, dengan daya yang baik dan ketepatan kedudukan yang tinggi.
X-axis dan Z-axis menggunakan panduan linear ketegaran tinggi. Rentang antara rel dikira untuk mendapatkan jangka masa yang terbaik, rintangan yang rendah, ketegaran yang tinggi, ketepatan yang tinggi, dan kelajuan anjakan boleh mencapai 30 m/min, yang meningkatkan kecekapan kerja dan memendekkan masa pemprosesan.

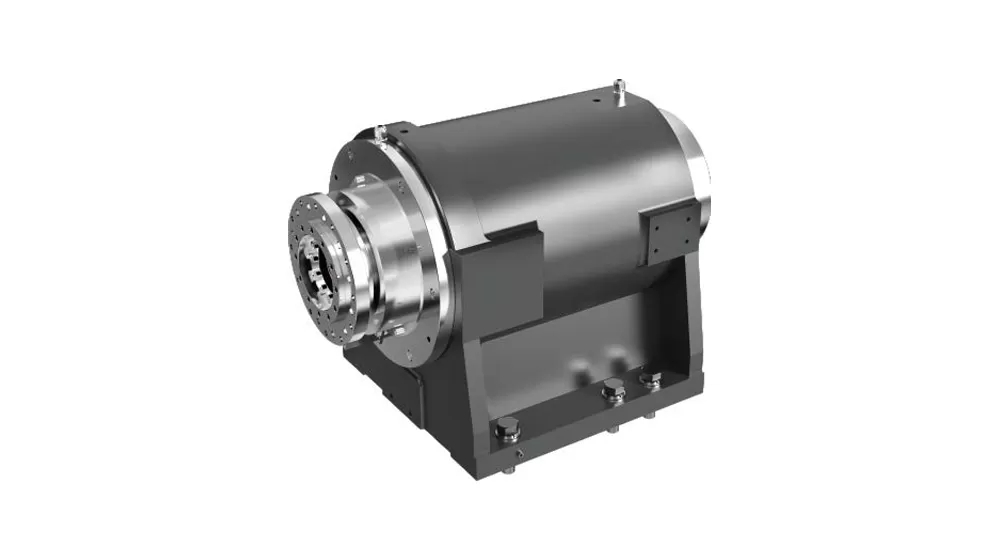

Spindle

Mesin ini mengamalkan spindle lengan yang penting, galas spindle ketepatan yang diimport, dan pemacu motor servo spindle untuk mencapai ketepatan tinggi, ketegaran tinggi, dan kestabilan kelajuan. Reka bentuk kotak spindle jenis sink haba dilengkapi dengan tulang rusuk tetulang simetri untuk mengurangkan kenaikan suhu gelendong dengan berkesan, meningkatkan kestabilan gelendong, dan meningkatkan kehidupan galas.

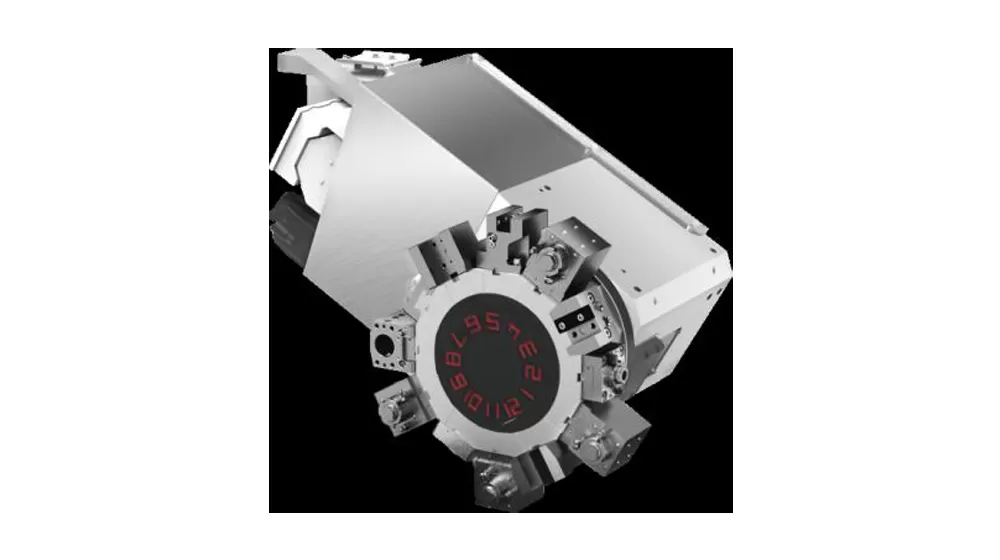

Turet alat

Mengguna pakai turet putar hidraulik lapan stesen, dengan ketepatan kedudukan yang tinggi, kadar kegagalan yang rendah, perubahan alat cepat, dan perubahan alat tempatan.

Permohonan L-P46Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Pelarik ini memenuhi keperluan pemprosesan bahagian kompleks dan digunakan secara meluas dalam injap, kapal, jentera kejuruteraan dan bidang lain, terutamanya yang disukai oleh pengeluar bahagian automotif.

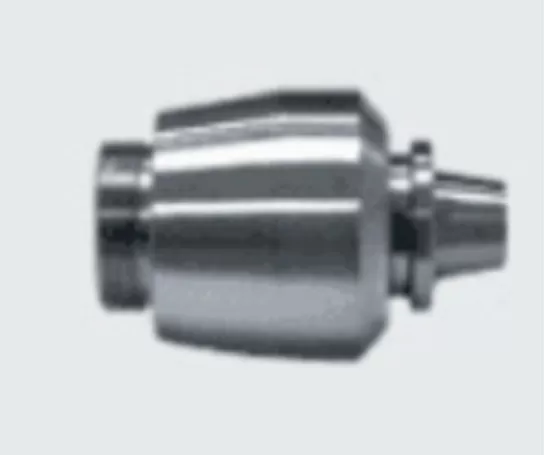

Contoh bahan kerja 1

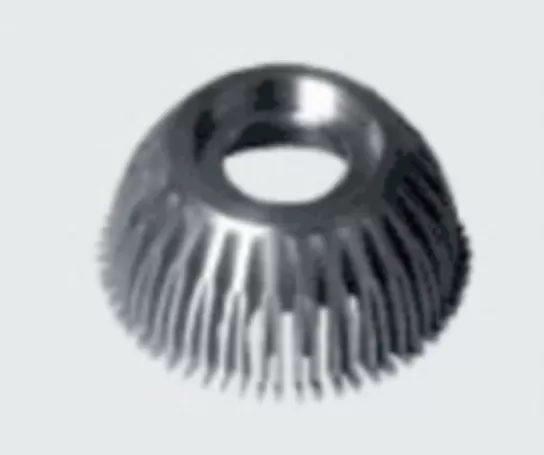

Contoh bahan kerja 2

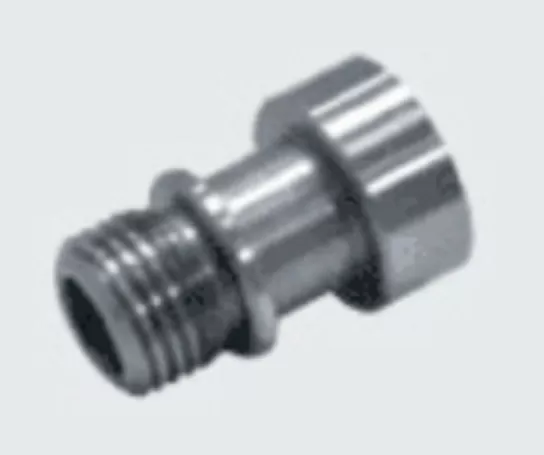

Contoh bahan kerja 3

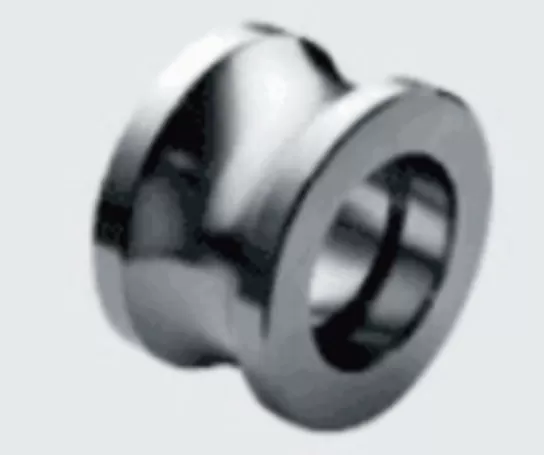

Contoh bahan kerja 4

Spesifikasi L-P46Y CNC kepersisan tinggi mendatar berpaling (pengilangan) komputer

Item		Unit	L-P46Y	Kata-kata
Pelbagai pemesinan	Maks. diameter swing di atas katil	Mm	Φ500
	Diameter pemesinan (jenis cakera)	Mm	Φ300
	Pemesinan diameter pada pemotong	Mm	Φ160
	Panjang pemesinan	Mm	350
Perjalanan	X-axis perjalanan	Mm	550
	X-axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Z-paksi perjalanan	Mm	450
	Z-axis motor kuasa/gerai tork	KW/Nm	1.8/11
	Y-paksi perjalanan	Mm	210
	Y-axis motor kuasa/gerai tork	KW/Nm	1.2/7
Spindle mekanikal	Kuasa Output (S1/S6)	KW	7.5/11
	Borang akhir Spindle		A2-5
	Kelajuan Spindle	R/min	0-6000
	Spindle melalui diameter lubang	Mm	Φ56
	Diameter rod tie melalui lubang	Mm	Φ46
Collet	Hollow collet	Inci	6
Kuasa Motor	Spindle motor undian/berterusan setengah jam	Kw	7.5/11
	X-axis motor	Kw	1.8
	Y-paksi motor	Kw	1.2
	Z-paksi motor	Kw	1.8
	Motor perubahan alat	Kw	0.75
	Motor hidraulik	Kw	0.75
	Motor pam penyejuk	Kw	0.45
Kelajuan	Kelajuan traverse pesat (X-axis)	M/min	30
	Kelajuan traverse pesat (Z-paksi)	M/min	30
	Kelajuan traverse pesat (Y-paksi)	M/min	20
	Memotong kadar suapan	Mm/min	1 ~ 8000
Pemegang alat	Borang pemegang alat	Pemegang alat Servo
	Kapasiti alat	T	8
	Saiz alat pekeliling luaran	Mm	20 × 20
	Maks. diameter alat membosankan	Mm	Φ25
	Ketinggian pusat turet	Mm	63
4 4 ketua kuasa	Spesifikasi Chuck		ER25
	Paksi A/B (4 4 dwi motor)	Kw	1.2/1.2
	Paksi A/B (4 4 dwi motor)	Rpm	0-3000
	Bilangan alat kuasa A-axis	-	4 × ER25
	Bilangan alat kuasa B-axis	-	4 × ER25
Ketepatan alat mesin	Ketepatan kedudukan (X-axis)	Mm	0.006
	Ketepatan kedudukan (Z-axis)	Mm	0.006
	Ketepatan kedudukan (Y-axis)	Mm	0.006
	Ketepatan kedudukan berulang (X-axis)	Mm	0.006
	Ketepatan kedudukan berulang (Z-axis)	Mm	0.006
	Ketepatan kedudukan berulang (Y-axis)	Mm	0.006
	Ketepatan kedudukan paksi C	Arc saat/ijazah	10/0.003
Lain-lain	Tangki minyak	L	60
	Tangki air	L	100
	Saiz mesin (panjang × lebar × ketinggian)	Mm	2200 × 2200 × 2300
	Berat mesin (berat anggaran)	Kg	3100

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

Kawalan & perisian

Mitsubishi

FANUC

Siemens

SYNTEC
