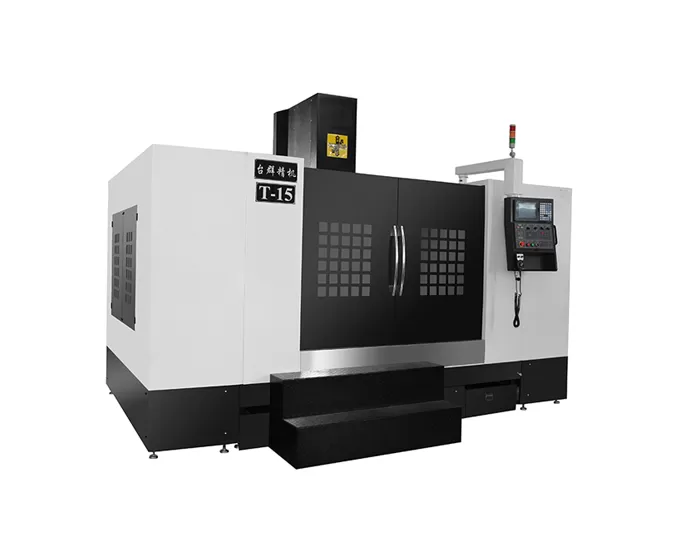

Name: T-15 pusat pemesinan menegak Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-15 pusat pemesinan menegak Boxway

Struktur mesin

Struktur silang slaid lajur tetap dengan asas stabil yang besar untuk memastikan kapasiti galas beban yang tinggi.

Diperbuat daripada besi tuang kekuatan tinggi, memberikan ketegaran yang sangat baik dan ketepatan yang stabil.

Panduan kotak tiga paksi

Paksi X, Y, dan Z dilengkapi dengan panduan besi yang keras dan keras, dengan komposit permukaan yang terikat dengan salutan PTFE (polytetrafluoroethylene).

Reka bentuk ini menawarkan ketegaran yang tinggi dan penyerapan kejutan yang sangat baik, menjadikannya sesuai untuk pemotongan berat keluli acuan kekerasan tinggi.

Spindle

Unit spindle berkelajuan tinggi (BT50, 8000r/min) dengan reka bentuk labirin dan perlindungan tirai udara, menghalang cecair pemotongan daripada memasuki galas gelendong.

Z-paksi Counterweight

Counterweight dengan panduan pusat aids headstock pergerakan

Mengoptimumkan ciri-ciri beban Z-paksi

Permohonan T-15 pusat pemesinan menegak Boxway

Terutamanya digunakan dalam industri pembuatan acuan, ia juga boleh digunakan secara meluas dalam aeroangkasa, peralatan tenaga, pembuatan automotif, peranti perubatan, dan industri lain.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi T-15 pusat pemesinan menegak Boxway

Item			Unit	T-15	Kata-kata
Perjalanan	Jadual perjalanan (X-axis)		Mm	1500
	Pelana perjalanan (Y-axis)		Mm	800
	Headstock perjalanan (Z-paksi)		Mm	700
	Hidung Spindle ke meja		Mm	170 ~ 870
	Pusat Spindle ke lajur		Mm	810
Jadual	Saiz meja		Mm	1700 × 800
	Jadual memuatkan kapasiti		Kg	1500
	T-slot (Qty-lebar × padang)		Mm	5-22 × 135
Spindle	Kuasa Motor (Cont./30min)		KW	15/18.5
	Julat kelajuan		Rpm	50 ~ 8000 (didorong oleh tali pinggang)
	Diameter Spindle		Mm	Φ155
	Jenis pemegang alat		-	BT50
	Tarik jenis Stud		-	P50T-I(MAS403)
Kelajuan	Julat kadar suapan		Mm/min	1-10000
Kelajuan	Kelajuan Traverse pesat (X/Y/Z)		M/min	41255
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.02	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability(X/Y/Z)		Mm	0.01
Lain-lain	Sistem CNC		-	Mitsubishi M80VA
	Bekalan udara	Aliran	L/min	≥ 280 (ANR)
	Bekalan udara	Tekanan	MPa	0.6 ~ 0.8
	Keperluan kuasa		KVA	35
	Kapasiti tangki penyejuk		L	350
	Dimensi mesin		Mm	437032003500	Arah paksi X/Y/Z
	Berat mesin (lebih kurang.)		Kg	11300

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
