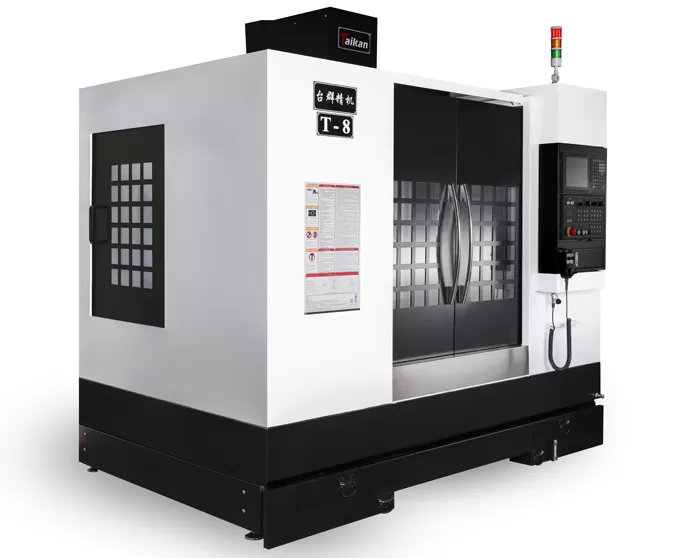

Name: T-8 pusat pemesinan menegak Boxway
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-8 pusat pemesinan menegak Boxway

Struktur mesin

Struktur silang slaid lajur tetap dengan asas stabil yang besar untuk memastikan kapasiti galas beban yang tinggi.

Diperbuat daripada besi tuang kekuatan tinggi, memberikan ketegaran yang sangat baik dan ketepatan yang stabil.

Panduan kotak tiga paksi

Paksi X, Y, dan Z dilengkapi dengan panduan besi yang keras dan keras, dengan komposit permukaan yang terikat dengan salutan PTFE (polytetrafluoroethylene).

Reka bentuk ini menawarkan ketegaran yang tinggi dan penyerapan kejutan yang sangat baik, menjadikannya sesuai untuk pemotongan berat keluli acuan kekerasan tinggi.

Spindle

Unit spindle berkelajuan tinggi (BT40, 8000r/min) dengan reka bentuk labirin dan perlindungan tirai udara, menghalang cecair pemotongan daripada memasuki galas gelendong.

Z-paksi Counterweight

Counterweight dengan panduan pusat aids headstock pergerakan

Mengoptimumkan ciri-ciri beban Z-paksi

Permohonan T-8 pusat pemesinan menegak Boxway

Terutamanya digunakan dalam industri pembuatan acuan, ia juga boleh digunakan secara meluas dalam aeroangkasa, peralatan tenaga, pembuatan automotif, peranti perubatan, dan industri lain.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Spesifikasi T-8 pusat pemesinan menegak Boxway

Item			Unit	T-8	Kata-kata
Perjalanan	Jadual perjalanan (X-axis)		Mm	800
	Pelana perjalanan (Y-axis)		Mm	500
	Headstock perjalanan (Z-paksi)		Mm	500
	Hidung Spindle ke meja		Mm	130 ~ 630
	Pusat Spindle ke lajur		Mm	500
Jadual	Saiz meja		Mm	1050 × 500
	Jadual memuatkan kapasiti		Kg	600
	T-slot (Qty-lebar × padang)		Mm	5-18 × 90
Spindle	Kuasa Motor (Cont./30min)		KW	7.5/11
	Julat kelajuan		Rpm	50 ~ 8000 (didorong oleh tali pinggang)
	Diameter Spindle		Mm	Φ150
	Jenis pemegang alat		-	BT40
	Tarik jenis Stud		-	P40T-I(MAS403)
Kelajuan	Julat kadar suapan		Mm/min	1-10000
Kelajuan	Kelajuan Traverse pesat (X/Y/Z)		M/min	16/16/16
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability(X/Y/Z)		Mm	0.005
Lain-lain	Sistem CNC		-	Mitsubishi M80VA
	Bekalan udara	Aliran	L/min
	Bekalan udara	Tekanan	MPa
	Keperluan kuasa		KVA	25
	Kapasiti tangki penyejuk		L	200
	Dimensi mesin		Mm	2710 × 2320 × 2740	Arah paksi X/Y/Z
	Berat mesin (lebih kurang.)		Kg	4950

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
