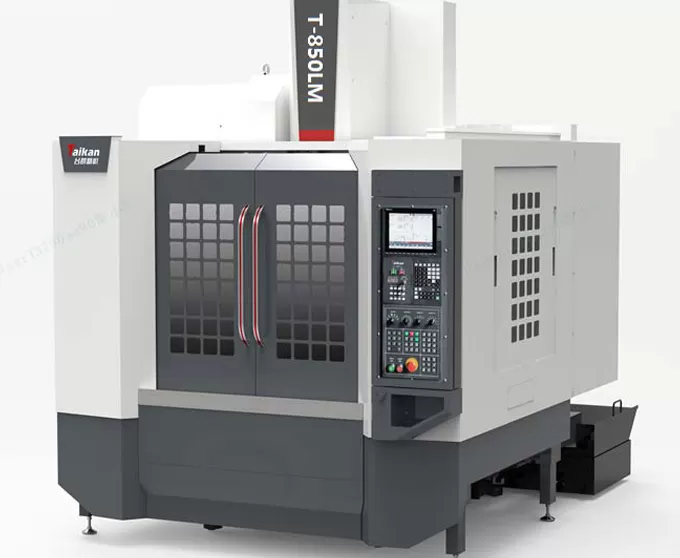

Name: T-850LM pusat pemesinan menegak berkelajuan tinggi dan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-850LM pusat pemesinan menegak berkelajuan tinggi dan tinggi

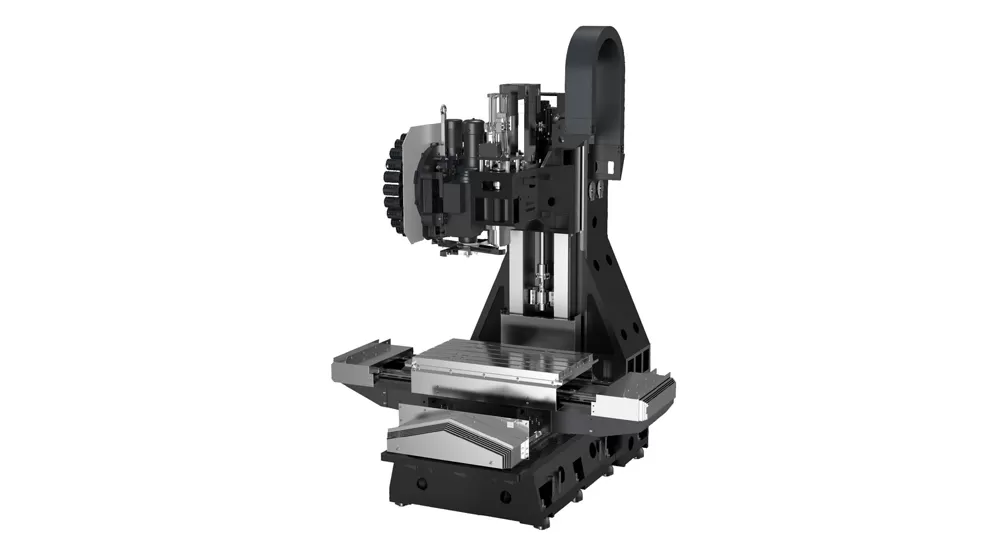

Struktur stabil ketegaran tinggi

Paksi suapan kepersisan tinggi

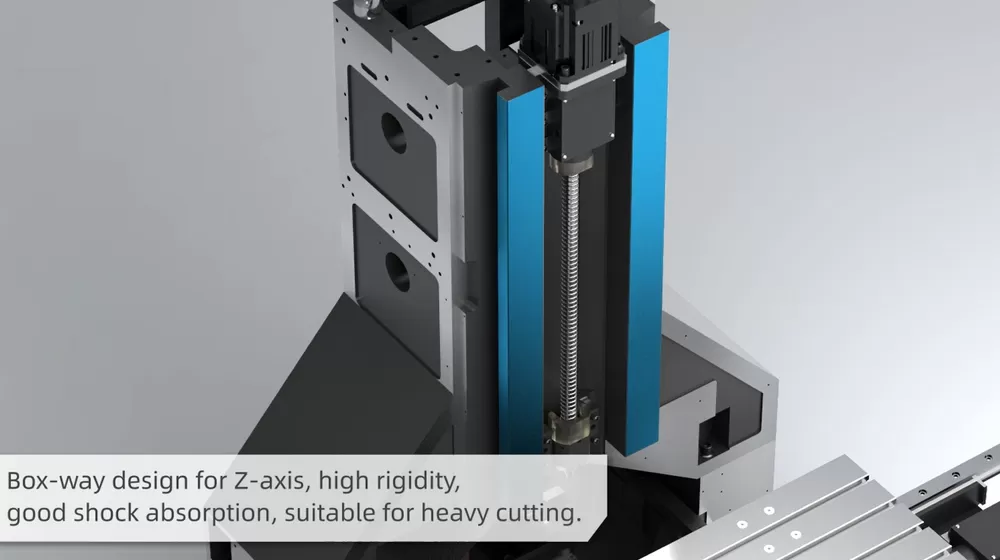

Z-axis menggunakan rel keras segi empat tepat ketegaran tinggi, manakala paksi X dan Y dilengkapi dengan panduan linear roller bersaiz besar, berketepatan tinggi. Gabungan ini menawarkan kelajuan tinggi mesin panduan linear dan ketegaran tinggi mesin rel keras, menyediakan kapasiti pemotongan berat yang sangat baik dan penyerapan getaran yang baik.

Skru bola dilengkapi dengan struktur pra-ketegangan untuk mengurangkan kesan pengembangan haba, dan galas pelincir diri memanjangkan hayat perkhidmatan mereka.

Unit Spindle berkelajuan tinggi Taikan

Taikan 24-alat alat alat jenis lengan

Penggunaan T-850LM pusat pemesinan menegak berkelajuan tinggi dan tinggi

Mesin ini amat sesuai untuk pemprosesan batch kecil dan sederhana bahagian kompleks seperti kotak kecil, sederhana, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, komponen automotif, dan peranti perubatan.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Spesifikasi T-850LM pusat pemesinan menegak berkelajuan tinggi dan tinggi

Item			Unit	T-850LM	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	850
	Pelana perjalanan (paksi Y)		Mm	520
	Headstock perjalanan (Z paksi)		Mm	550
	Jarak dari hidung spindle ke permukaan meja		Mm	150 ~ 700
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	590
Worktable	Saiz meja		Mm	1000*550
	Maks. Beban (walaupun beban beban)		Kg	600
	T-slot (bilangan slot-lebar slot * jarak)		Mm	5-18*100
Spindle	Kuasa Motor (masa undian/pendek)		KW	45976
	Tork Motor (masa undian/pendek)		N.m	52.5/118
	Julat kelajuan		R/min	50 ~ 8000 (tali pinggang)
	Diameter Spindle		Mm	Φ150
	Spindle tirus		/	BT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	30/30/20
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.008/0.008/0.01	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.005/0.005/0.008	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Z-paksi counterweight		/	/
	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	25
	Kapasiti tangki penyejuk		L	300
	Saiz mesin		Mm	225031702890	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	6500

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
