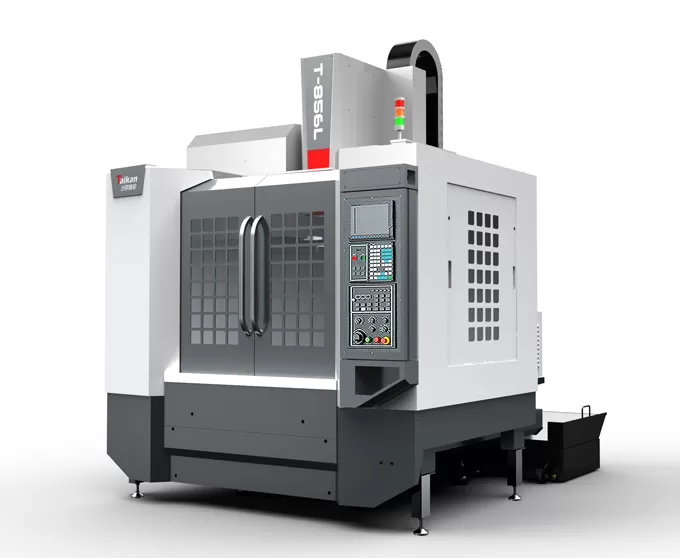

Name: T-856L pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-856L pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

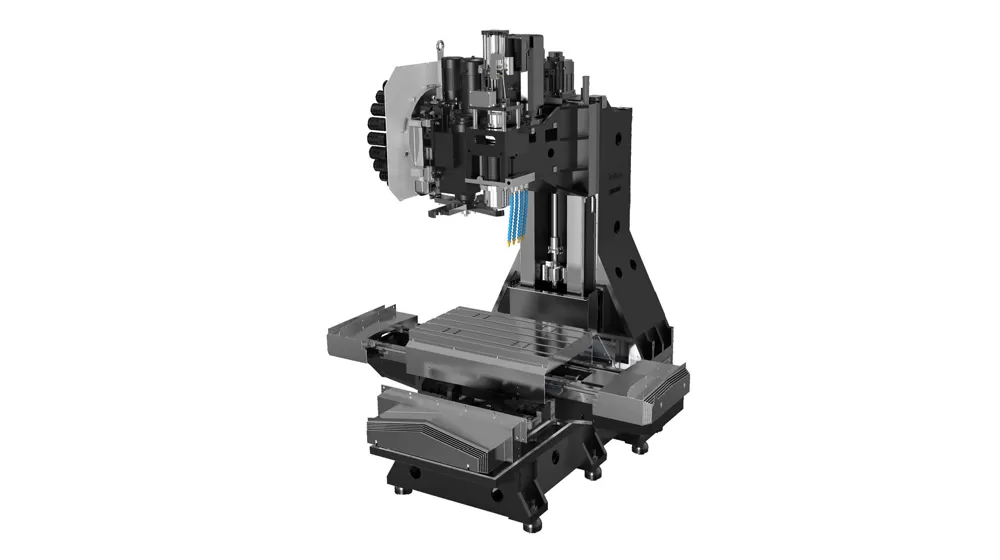

Reka bentuk struktur

Struktur meja jenis lajur dan silang silang memastikan kestabilan dan ketepatan tinggi mesin.

Lajur A-frame yang besar, stabil dan ketegaran tinggi membantu mengurangkan getaran dan ubah bentuk semasa pemotongan berkelajuan tinggi.

Sistem kereta api panduan

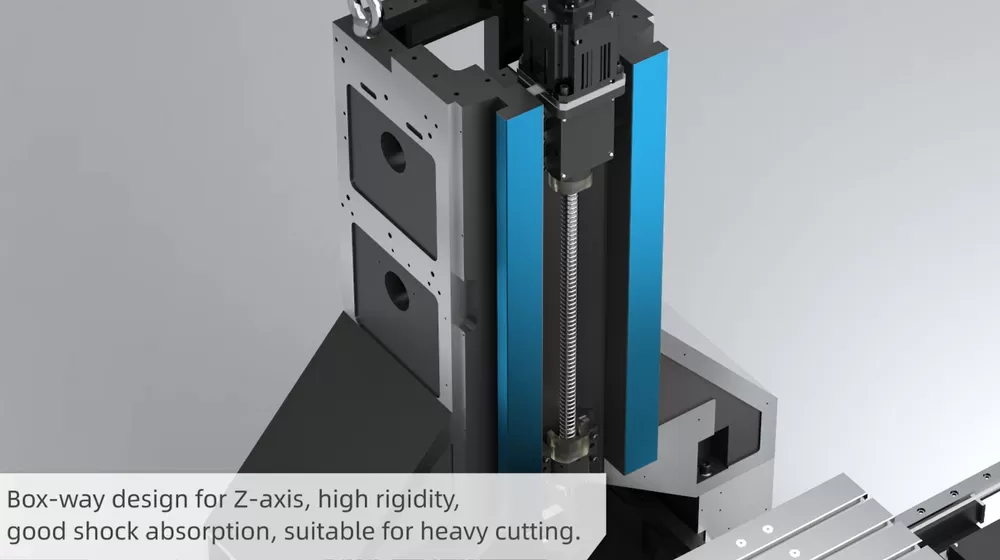

Paksi X dan Y dilengkapi dengan panduan linear roller besar-spec, berketepatan tinggi, manakala paksi Z menggunakan rel keras segi empat tepat yang tinggi, menggabungkan keupayaan berkelajuan tinggi dengan ketegaran yang tinggi. Persediaan ini sesuai untuk pemotongan berat dan menyediakan redaman getaran yang baik.

Spindle

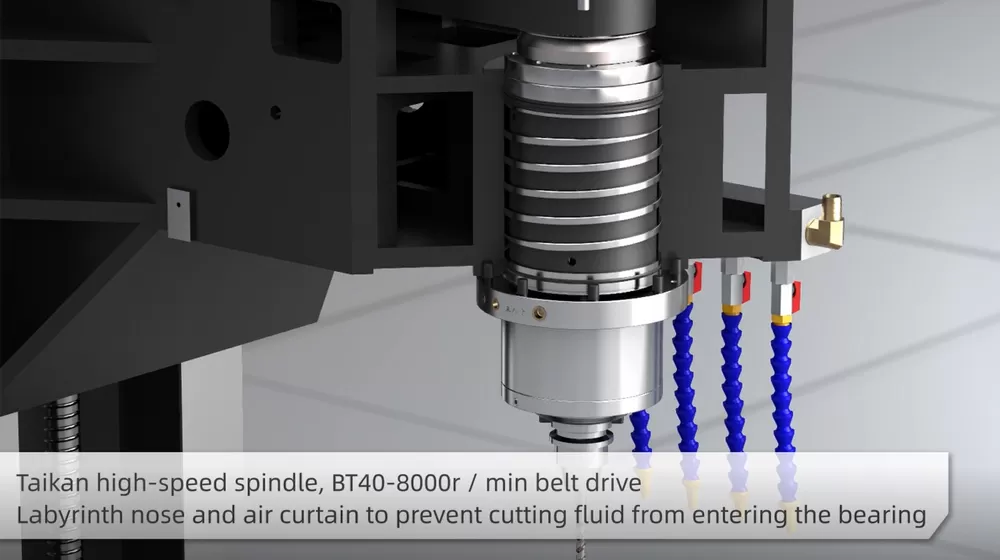

Unit spindle berkelajuan tinggi (BT40, 8000r/min) dengan reka bentuk labirin dan perlindungan tirai udara, menghalang cecair pemotongan daripada memasuki galas gelendong.

Majalah alat

Majalah alat jenis lengan 24 alat dari Taikan dikenali kerana kestabilan yang tinggi dan prestasi yang boleh dipercayai.

Penggunaan T-856L pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

Ciri-ciri mesin meningkatkan responsif dinamik, membolehkan pemotongan berkelajuan tinggi dan operasi berkelajuan rendah, tanpa merangkak. Ia sesuai untuk pelbagai jenis, pemprosesan kecil-batch bahagian kompleks seperti kotak kecil dan sederhana, plat, cakera, injap, casing, dan acuan. Mesin ini digunakan secara meluas dalam industri termasuk pembuatan bahagian ketepatan, produk 5G, perkakasan, komponen automotif, dan peranti perubatan.

Perbezaan antara pusat pemesinan mendatar dan menegak

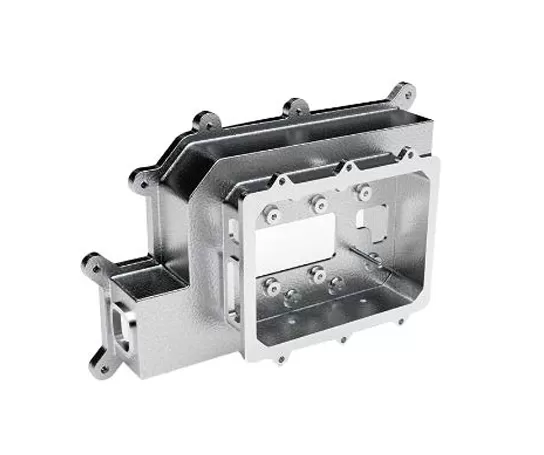

Contoh bahan kerja 1

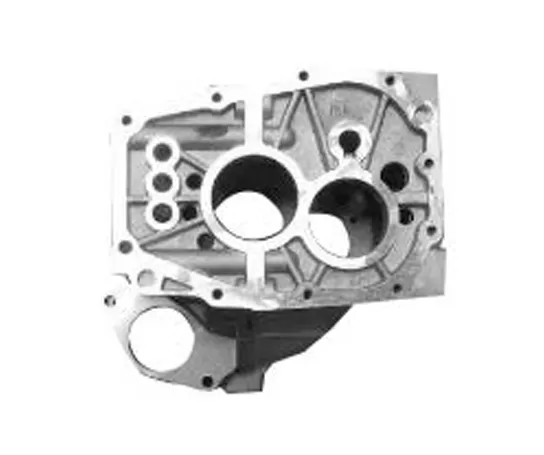

Contoh bahan kerja 2

Spesifikasi T-856L pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

Item			Unit	T-856L	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	800
	Pelana perjalanan (paksi Y)		Mm	500
	Headstock perjalanan (Z paksi)		Mm	600
	Jarak dari hidung spindle ke permukaan meja		Mm	125 ~ 725
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	565
Worktable	Saiz meja		Mm	1000*500
	Maks. Beban (walaupun beban beban)		Kg	500
	T-slot (bilangan slot-lebar slot * jarak)		Mm	5-18*100
Spindle	Kuasa Motor (masa undian/pendek)		KW	7.5/11
	Tork Motor (masa undian/pendek)		N.m	35.8/95.5
	Julat kelajuan		R/min	50 ~ 8000 (tali pinggang)
	Diameter Spindle		Mm	Φ150
	Spindle tirus		/	BT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	36/36/24
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.008/0.008/0.01	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.005/0.005/0.008	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	25
	Kapasiti tangki penyejuk		L	300
	Saiz mesin		Mm	224031443033	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	4800

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
