Name: T-V1285W pusat pemesinan hab roda berketepatan tinggi dan kecekapan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-V1285W pusat pemesinan hab roda berketepatan tinggi dan kecekapan tinggi

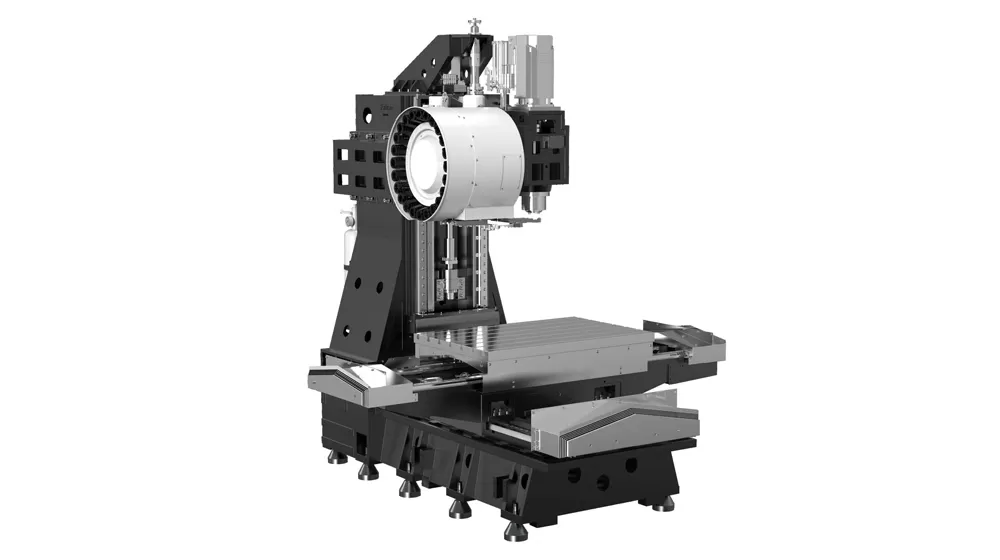

Struktur mesin

Direka khusus untuk hab roda kereta pemesinan sehingga 26 inci, dengan strok yang luas, kelajuan pemprosesan yang cepat, ketegaran tinggi, dan ketepatan.

Struktur silang lajur tetap, asas stabil, dan lajur A-frame besar-span memastikan tiada getaran atau ubah bentuk semasa pemotongan berkelajuan tinggi.

Dioptimumkan Z-paksi

Z-axis mempunyai keseimbangan nitrogen dan reka bentuk enam blok, memastikan pergerakan berkelajuan tinggi yang lancar dan menjadikannya sesuai untuk pemesinan permukaan berkilat tinggi.

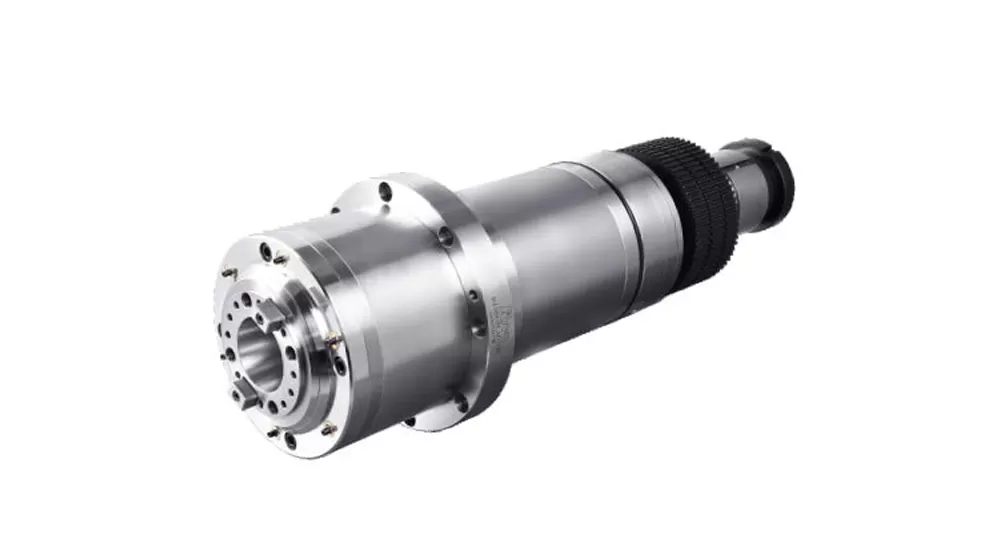

Spindle

Mesin ini mempunyai unit spindle berkelajuan tinggi dari Taikan, dilengkapi dengan kepala sambungan langsung BT40-12000 rpm. Bahagian hadapan gelendong menggunakan reka bentuk labirin dengan perlindungan tirai udara, menghalang cecair memotong daripada memasuki galas gelendong.

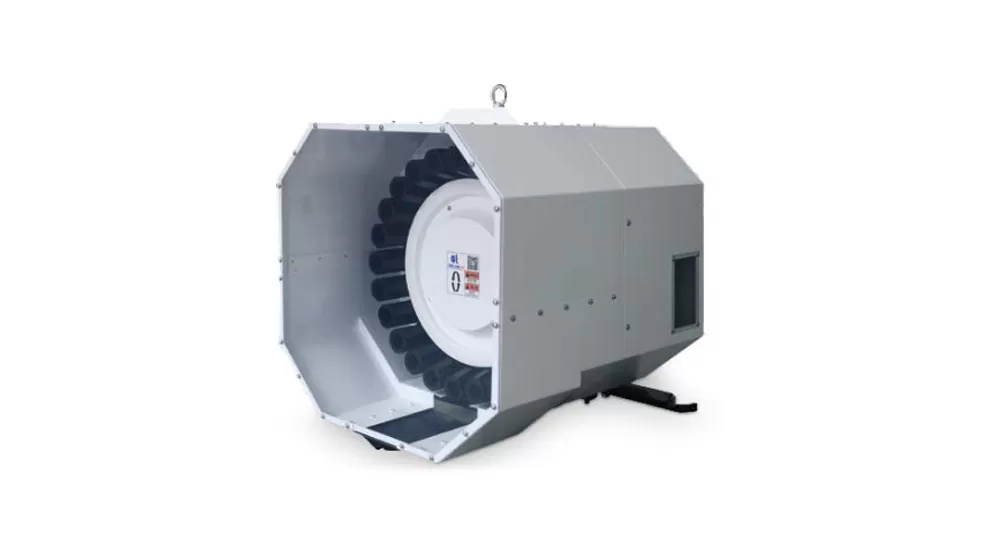

Majalah alat

Mesin ini dilengkapi dengan majalah alat jenis lengan 24 poket dari Taikan, yang terkenal dengan kualiti yang boleh dipercayai dan prestasi yang stabil.

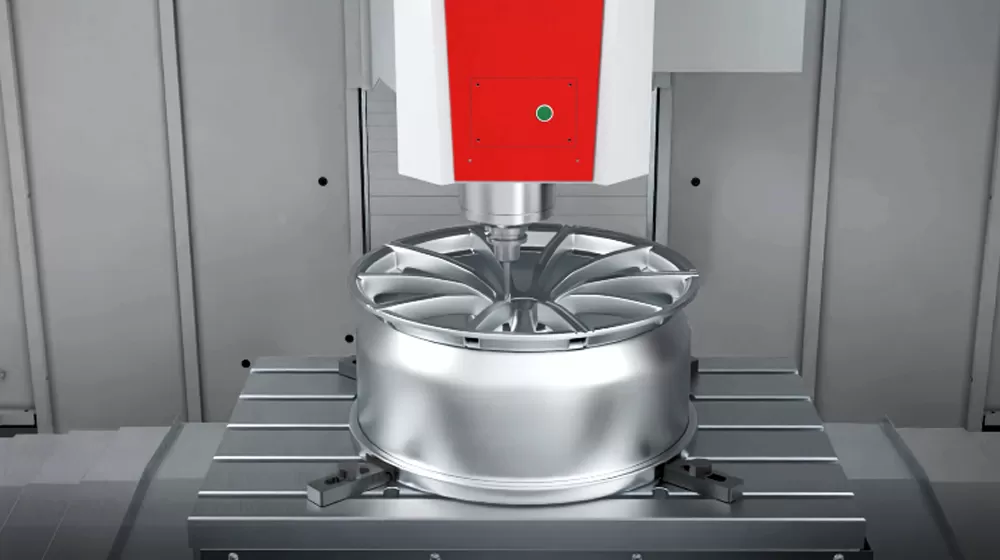

Penggunaan pusat pemesinan hab roda berketepatan tinggi dan kecekapan tinggi T-V1285W

Bahan kerja secara automatik dan berterusan boleh melakukan pelbagai operasi pemesinan termasuk penggilingan, penggerudian, membosankan, reaming, counterboring, menghadap ke tempat dan mengetuk dalam satu persediaan. Mempunyai reka bentuk strok Y-axis yang panjang, sistem ini amat sesuai untuk memproses bahan kerja persegi atau bulat, dan telah digunakan secara meluas dalam pembuatan hab roda kenderaan tenaga baru 26-inci mengguna pakai proses pemutus/penempaan dan teknologi penempaan die separa pepejal.

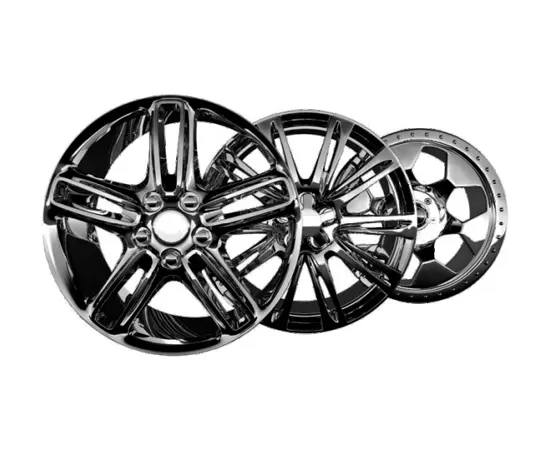

Contoh bahan kerja 1

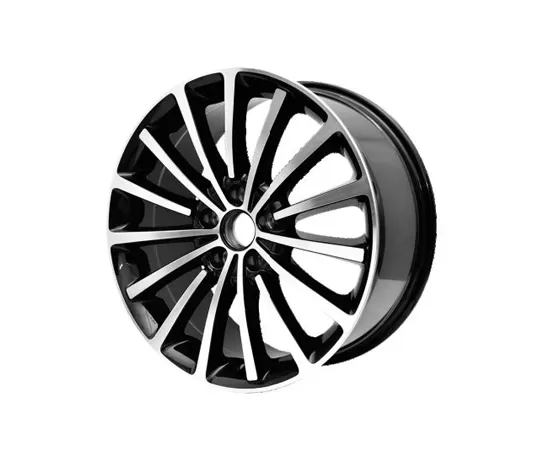

Contoh bahan kerja 2

Spesifikasi T-V1285W

Item			Unit	T-V1285W	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	1200
	Pelana perjalanan (paksi Y)		Mm	850
	Headstock perjalanan (Z paksi)		Mm	700
	Jarak dari hidung spindle ke permukaan meja		Mm	80-780
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	921
Worktable	Saiz meja		Mm	1300 × 850
	Maks. Beban (walaupun beban beban)		Kg	1000
	T-slot (bilangan slot-lebar slot * jarak)		Mm	7-18 × 125
Spindle	Kuasa Motor (masa undian/pendek)		KW	11/15
	Tork Motor (masa undian/pendek)		N.m	52.5/118
	Julat kelajuan		R/min	50 ~ 12000 (terus ditambah)
	Diameter Spindle		Mm	Φ150
	Spindle tirus		/	BT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	24/24/16
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.01	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.007	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Sistem CNC		/	FANUC 0I-MF
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	40
	Kapasiti tangki penyejuk		L	350
	Saiz mesin		Mm	3000 × 4080 × 3200	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	9200

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
