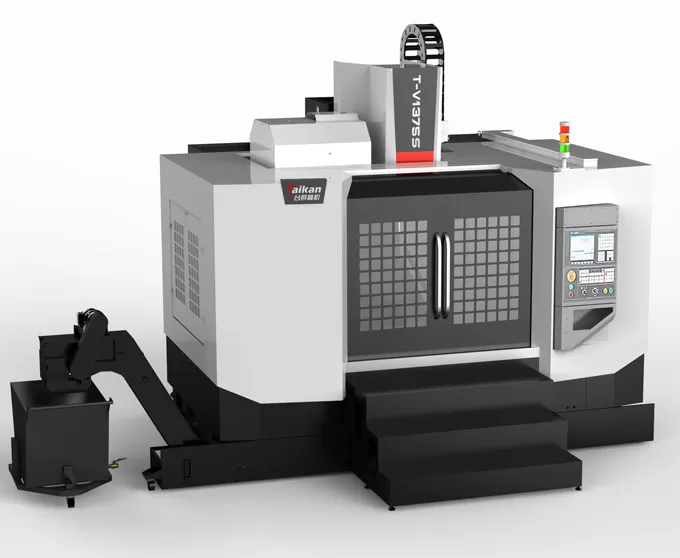

Name: T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

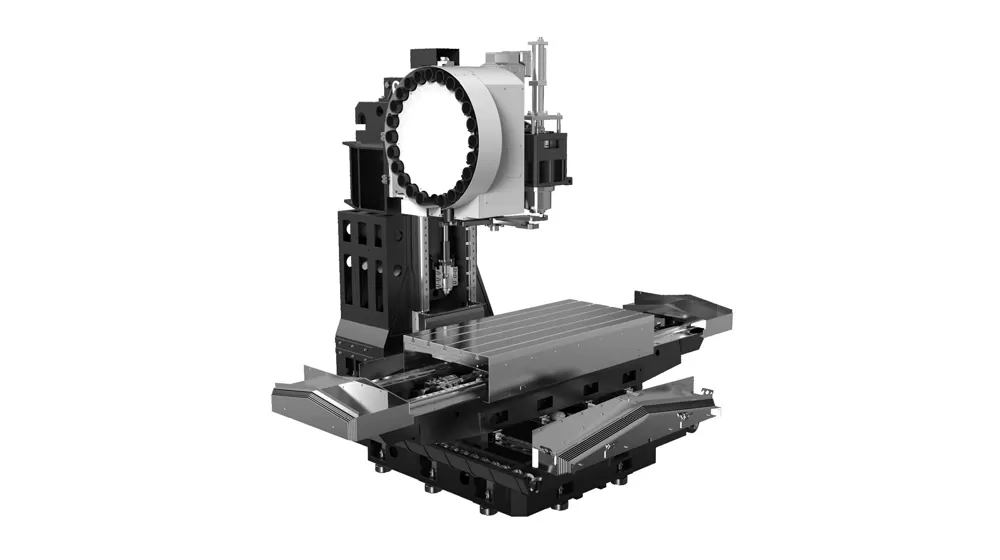

Struktur mesin

Lajur tetap, jadual gelongsor jenis silang: reka bentuk ini memberikan sokongan padu dan sesuai untuk pemotongan berkelajuan tinggi.

Pangkalan yang besar, stabil, ketegaran tinggi, lebar lajur berbentuk A: mengurangkan getaran dan ubah bentuk, memastikan ketegaran yang tinggi.

Pencetakan pasir resin berkualiti tinggi, besi tuang kekuatan tinggi: memastikan ketegaran dan kestabilan mesin, mengurangkan ubah bentuk, dan mengekalkan ketepatan jangka panjang.

Panduan dan skru bola

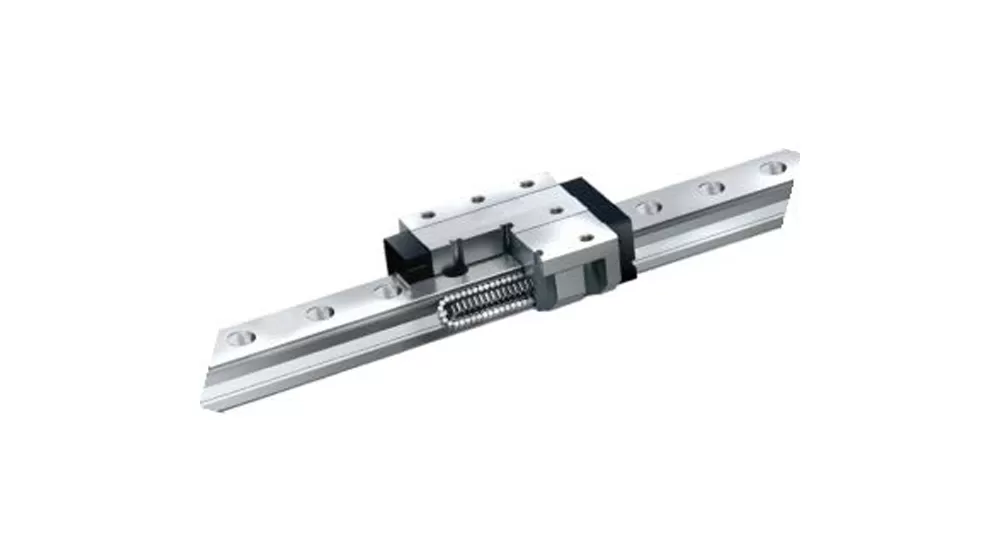

Panduan linear Roller: ketegaran tinggi, geseran rendah, dan bunyi rendah.

C3-class skru bola, struktur pra-ketegangan: mengurangkan kesan pengembangan haba, memberikan ketepatan yang lebih stabil, dan galas pelincir diri memanjangkan hayat perkhidmatan.

Pemesinan.

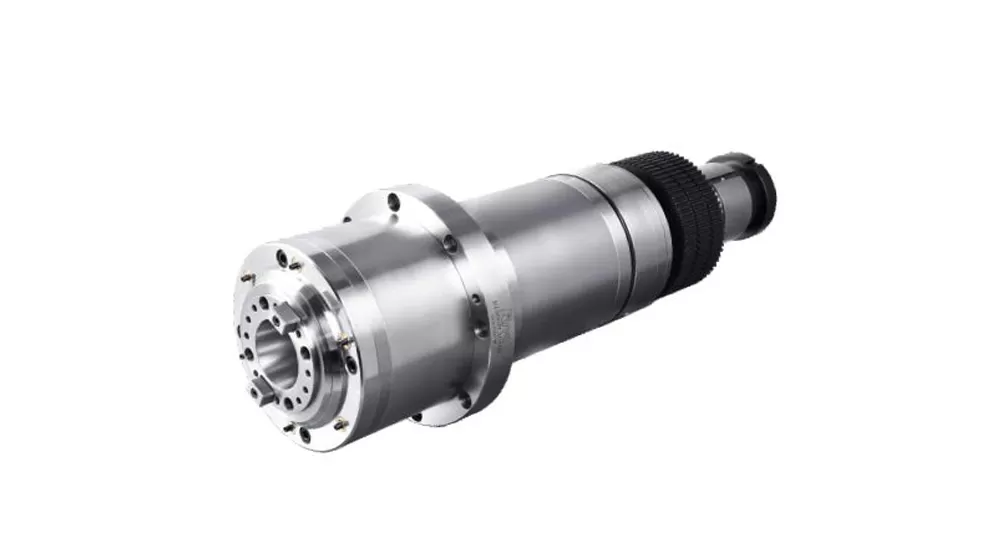

Spindle

Spindle berkelajuan tinggi (BT40-12000r/min): dilengkapi dengan kepala sambungan langsung, bahagian hadapan spindle mempunyai reka bentuk labirin dengan perlindungan tirai udara untuk mengelakkan penyejuk daripada memasuki galas gelendong.

Majalah alat

24-pocket arm-type tool magazine: kestabilan yang baik, perubahan alat yang boleh dipercayai, dan memastikan berterusan.

Penggunaan T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Alat mesin ini sesuai untuk pelbagai, pemprosesan kecil-batch bahagian kompleks seperti komponen berbentuk kotak sederhana dan kecil, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

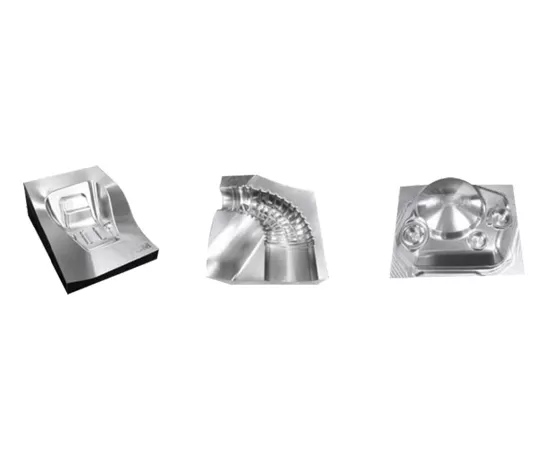

Contoh bahan kerja 1

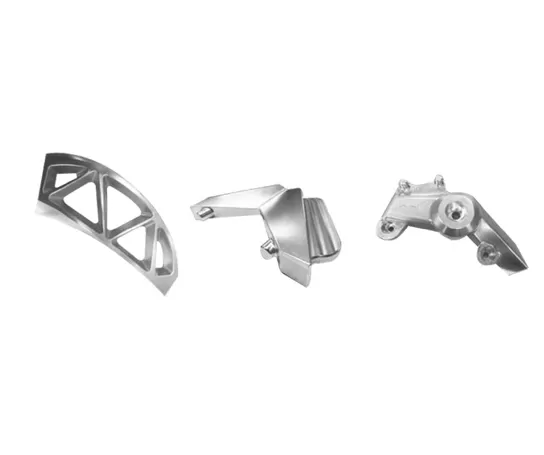

Contoh bahan kerja 2

Spesifikasi T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Item			Unit	T-V1375S	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	1350
	Pelana perjalanan (paksi Y)		Mm	750
	Headstock perjalanan (Z paksi)		Mm	750
	Jarak dari hidung spindle ke permukaan meja		Mm	120 ~ 870
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	826
Worktable	Saiz meja		Mm	1500*750
	Maks. Beban (walaupun beban beban)		Kg	1300
	T-slot (bilangan slot-lebar slot * jarak)		Mm	5-18*150
Spindle	Kuasa Motor (masa undian/pendek)		KW	15/18.5
	Tork Motor (masa undian/pendek)		N.m	143/191
	Julat kelajuan		R/min	50 ~ 6000 (tali pinggang)
	Diameter Spindle		Mm	Φ190
	Spindle tirus		/	BT50
	Spesifikasi Rivet		/	P50T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	24/24/20
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.015	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	15
	Maks. Panjang alat		Mm	300
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ105/Φ210
Lain-lain	Z-paksi counterweight			Baki Nitrogen
	Sistem CNC		/	FANUC 0i-MF Plus(5)
	Sumber udara	Aliran	L/min	280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	35
	Kapasiti tangki penyejuk		L	400
	Saiz mesin		Mm	5050 × 3680 × 3440	Dengan pedal penghantar cip
	Berat (lebih kurang.)		Kg	10500

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.

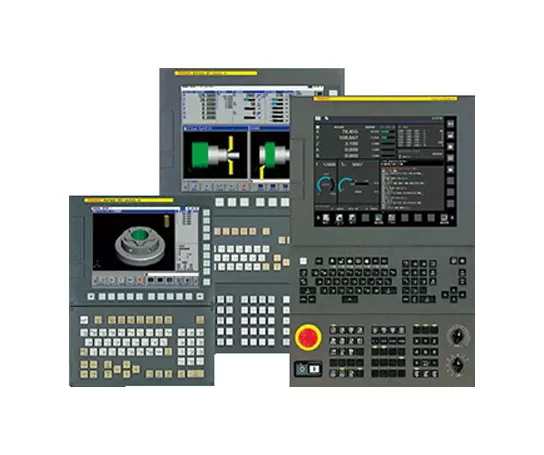

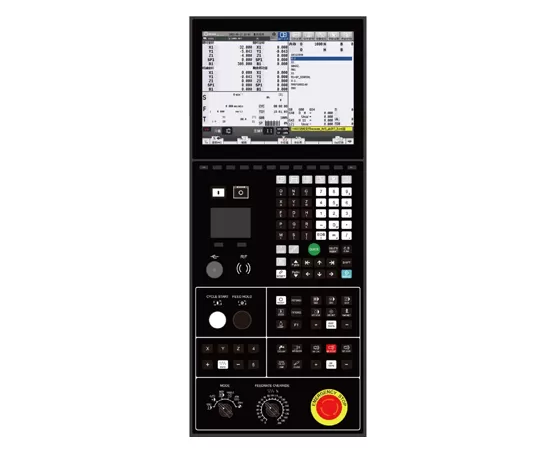

Kawalan & perisian

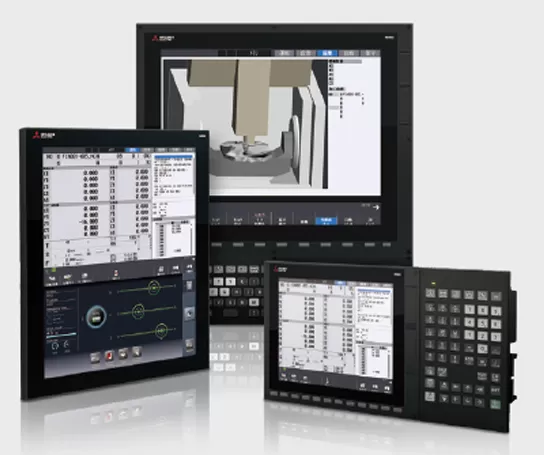

Mitsubishi

FANUC

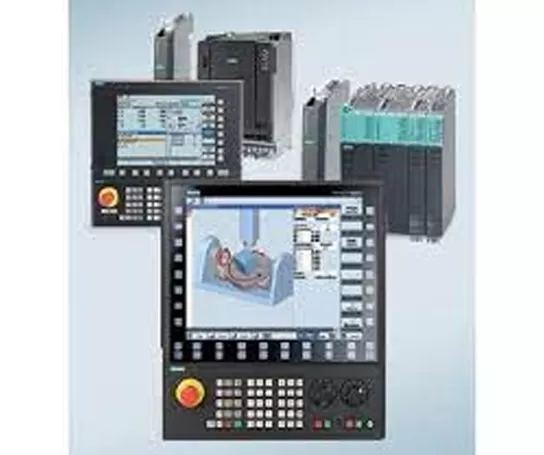

Siemens

Taikan

Berita terkini & Media mengenai Taikan

May 28 2025

Jemputan | Mati & acuan China 2025 | Benar-benar menjemput anda untuk melawat TAIKAN

Kami teruja untuk menjemput anda untuk melawat gerai Taikan W4-B220 di DIE & mold CHINA 2025! Tarikh: jun 4-7, 2025 tempat: pusat ekspo antarabangsa baru Shanghai (2345 Longyang Road, Pudong, Shanghai,...

Baca lebih lanjut

Taikan ensiklopedia | CNC mesin pelarik menegak: alat Metalworking berketepatan tinggi, kecekapan tinggi

May 26 2025

Taikan ensiklopedia | CNC mesin pelarik menegak: alat Metalworking berketepatan tinggi, kecekapan tinggi

Mesin pelarik menegak CNC adalah alat mesin CNC berketepatan tinggi, kecekapan tinggi yang digunakan secara meluas dalam pelbagai bidang kerja logam. Paksi spindle mesin adalah menegak ke...

Baca lebih lanjut

T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Ciri-ciri T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Penggunaan T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Spesifikasi T-V1375S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Kawalan & perisian

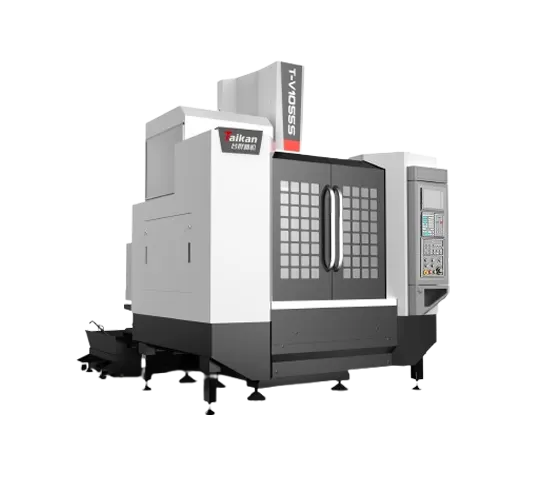

Berkaitan Edisi Standard siri S dengan rel panduan Linear 3 paksi
