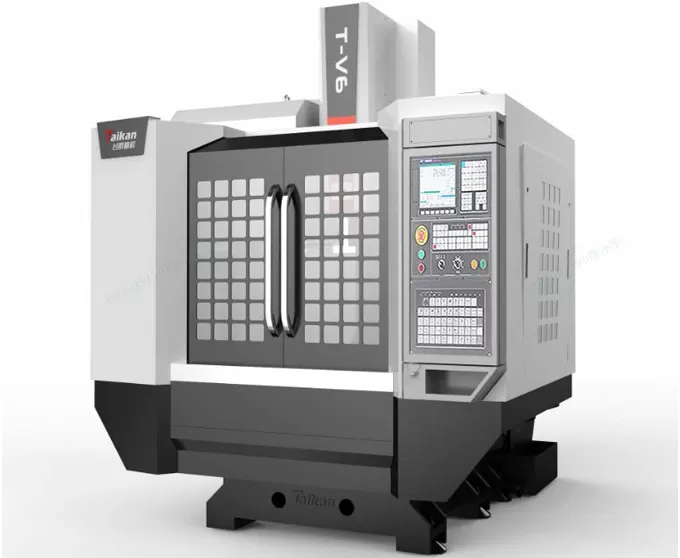

Name: T-V6 pusat pemesinan menegak pemotongan cahaya
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-V6 pusat pemesinan menegak pemotongan cahaya

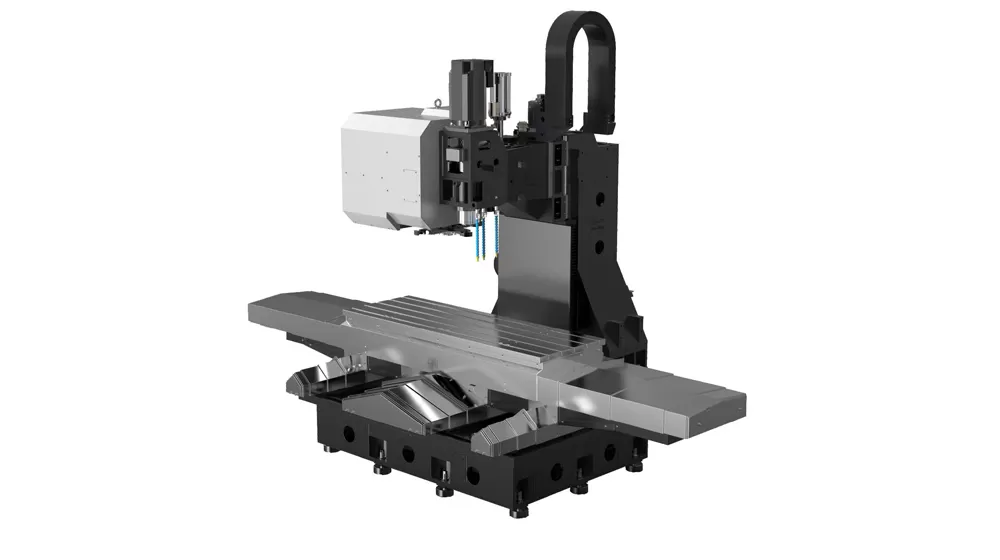

Asas kestabilan yang tinggi

Struktur asas, yang direka melalui analisis digital dan reka bentuk khas, mempunyai rentang yang besar dengan sokongan enam titik, dengan ketara meningkatkan ketegaran mesin dan rintangan getaran, memastikan kestabilan sepanjang proses pemesinan. Komponen besar utama dibuang dari bahan besi tuang kekuatan tinggi menggunakan pengacuan pasir resin berkualiti tinggi, memberikan ketegaran yang sangat baik dan kestabilan ketepatan untuk mesin.

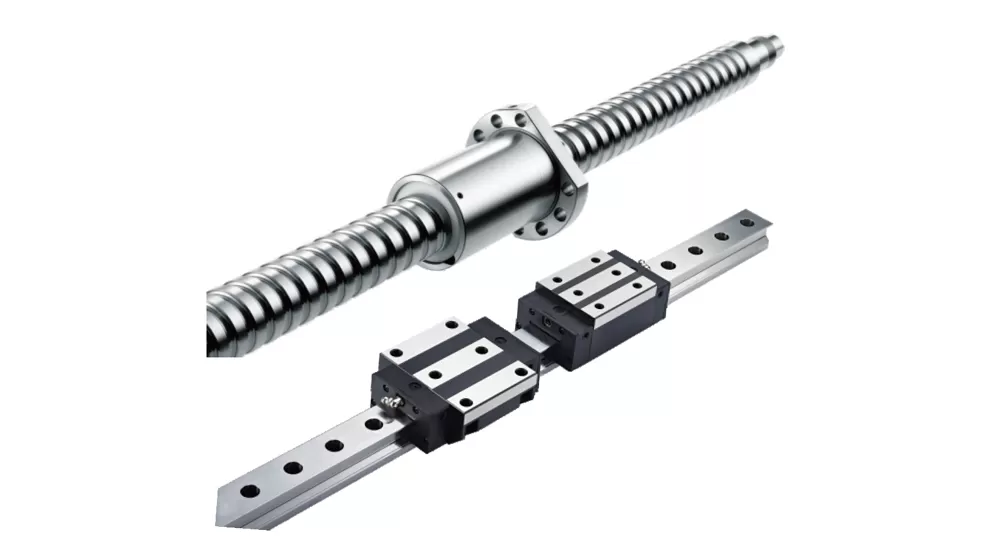

Paksi suapan kepersisan tinggi

Semua tiga paksi dilengkapi dengan panduan linear bola, menawarkan ketegaran yang tinggi, geseran yang rendah, dan kapasiti beban yang kuat.
Z-axis menggunakan motor servo jenis brek yang digabungkan dengan reka bentuk bebas counterbalance, meningkatkan prestasi pemacu dan mencapai ketepatan permukaan optimum semasa pemesinan 3D.
Ketepatan gerakan strok penuh adalah ditentukur laser dan pampasan, memastikan ketepatan yang tinggi dan keputusan penentukuran yang stabil.

Unit Spindle berkelajuan tinggi Taikan

Spindle menggunakan kepala spindle pemacu langsung BT40-12000r/min dan dilengkapi dengan sistem penyejukan minyak beredar suhu malar automatik, dengan berkesan mengurangkan kenaikan suhu dan ubah bentuk haba, sambil mengekalkan ketepatan pemesinan yang tinggi.

Taikan 24-alat alat alat jenis lengan

Majalah alat ini mempunyai kualiti yang boleh dipercayai, prestasi stabil, dan perubahan alat yang cekap untuk memenuhi keperluan pemesinan pelbagai proses.

Permohonan T-V6 pusat pemesinan menegak pemotongan cahaya

Alat mesin ini sesuai untuk pelbagai, pemprosesan kecil-batch bahagian kompleks seperti komponen berbentuk kotak sederhana dan kecil, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

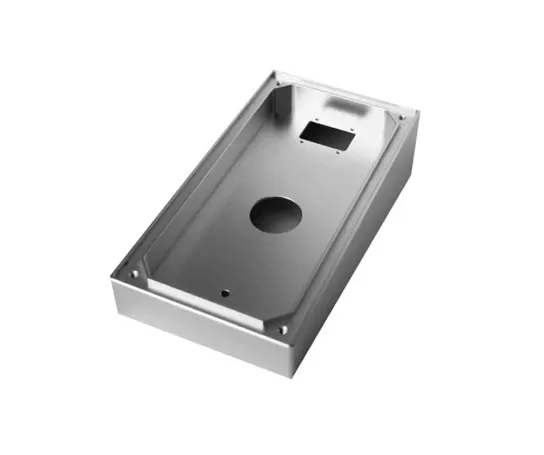

Contoh bahan kerja 1

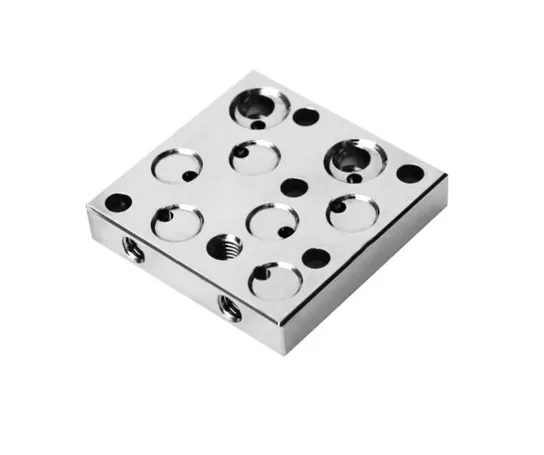

Contoh bahan kerja 2

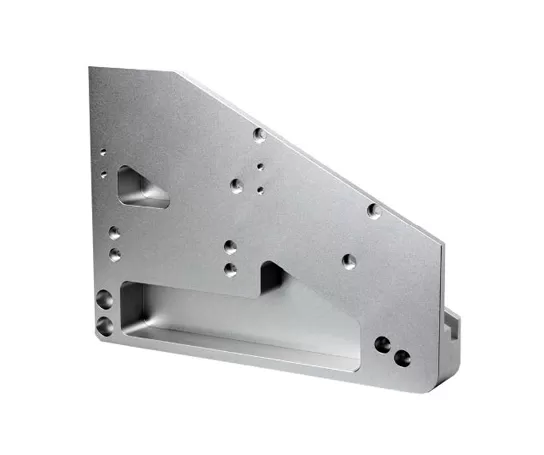

Contoh bahan kerja 3

Spesifikasi T-V6 pusat pemesinan menegak pemotongan cahaya

Item			Unit	T-V6	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	600
	Pelana perjalanan (paksi Y)		Mm	390
	Headstock perjalanan (Z paksi)		Mm	450
	Jarak dari hidung spindle ke permukaan meja		Mm	190 ~ 640
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	455
Worktable	Saiz meja		Mm	700*400
	Maks. Beban (walaupun beban beban)		Kg	250
	T-slot (bilangan slot-lebar slot * jarak)		Mm	3-18*125
Spindle	Kuasa Motor (masa undian/pendek)		KW	3.7/5.5
	Tork Motor (masa undian/pendek)		N.m	23.6/35
	Julat kelajuan		R/min	20 ~ 12000 (terus ditambah)
	Diameter Spindle		Mm	Φ120
	Spindle tirus		/	BT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	48/48/48
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.006	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.004	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Z-paksi counterweight
	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	15
	Kapasiti tangki penyejuk		L	145
	Saiz mesin		Mm	2100 × 2580 × 2670	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	3500

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
