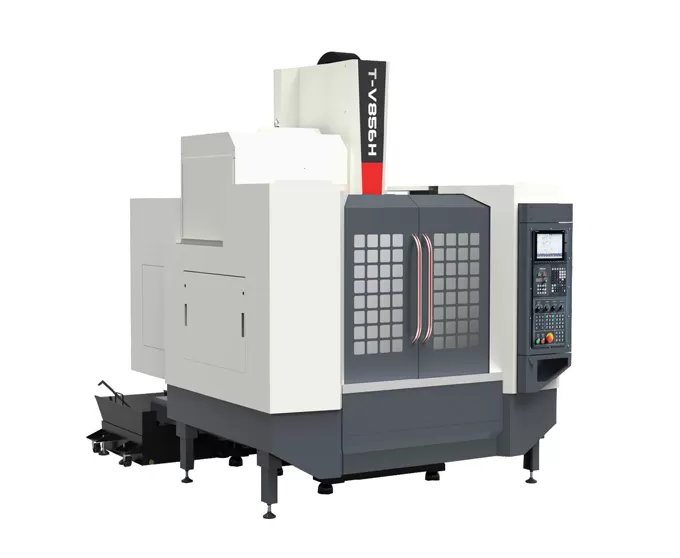

Name: T-V856H pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-V856H pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

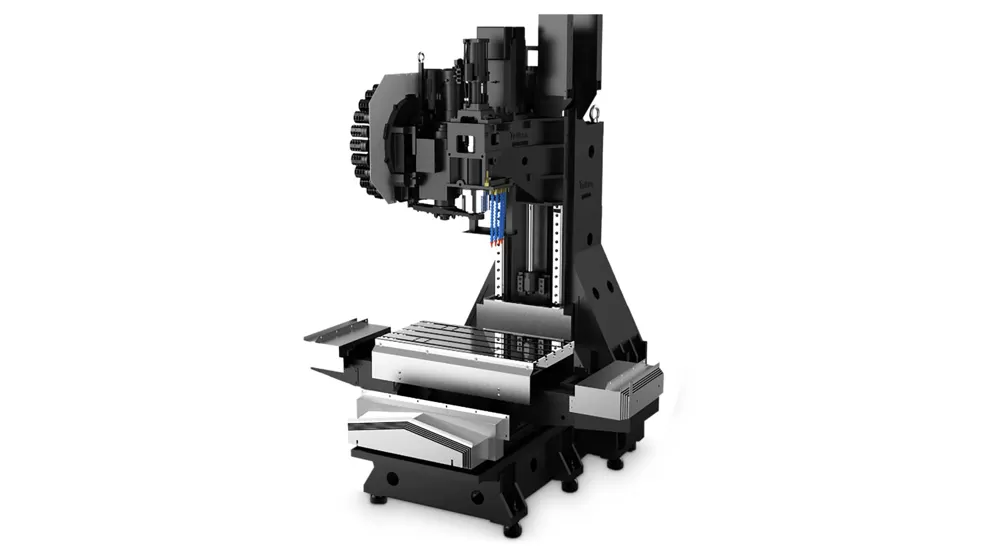

Struktur mesin

Mesin ini mempunyai struktur lajur tetap dengan jadual gelongsor silang jenis. Tubuh dibina dengan asas stabil yang lebih besar dan ketegaran tinggi, lebar berbentuk lajur berbentuk, memastikan pemotongan berkelajuan tinggi bebas getaran dan bebas ubah bentuk.

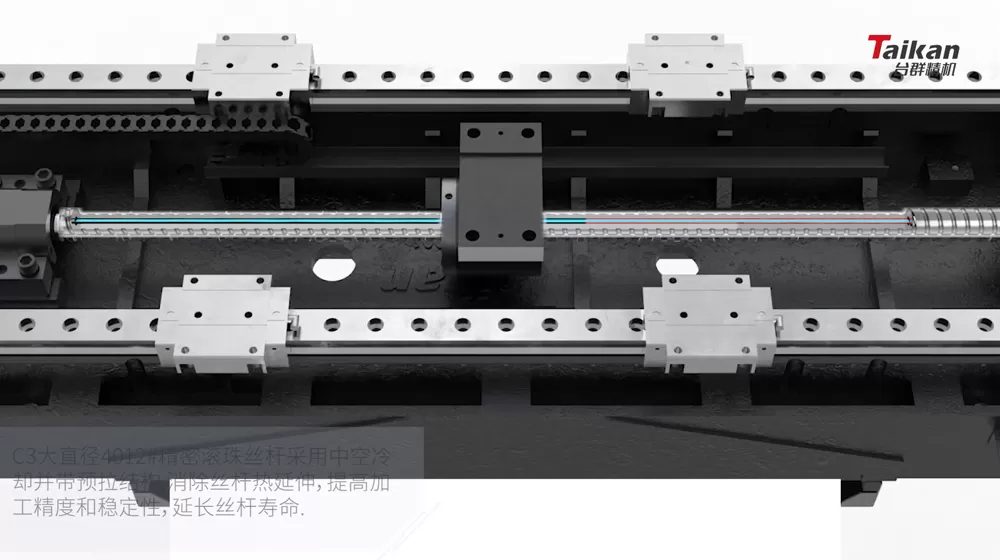

Skru bola berongga

Skru bola berongga dengan struktur pra-tegangan menghilangkan pengembangan haba, meningkatkan ketepatan mesin. Galas skru bola adalah pelincir diri, memanjangkan jangka hayat mereka.

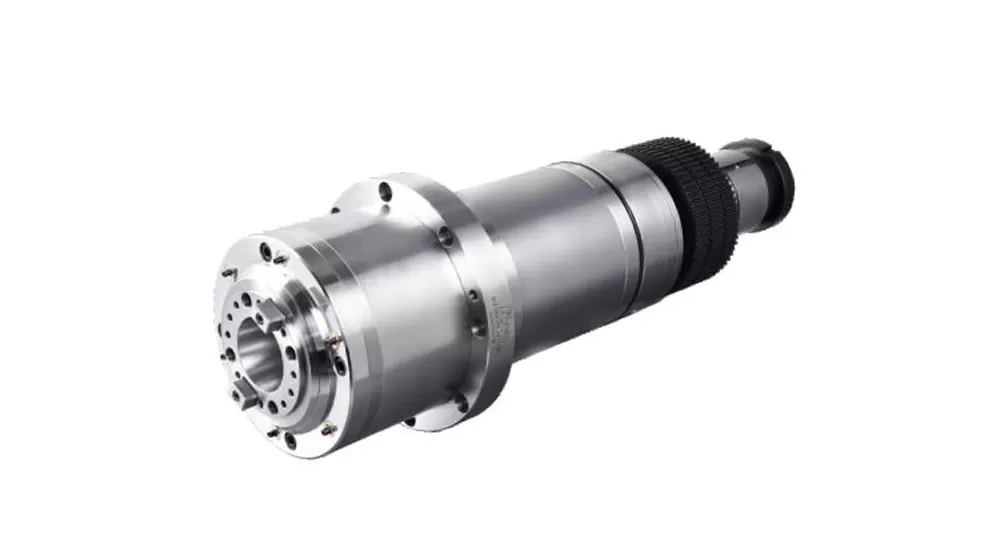

Spindle

Mesin ini mempunyai unit spindle berkelajuan tinggi dari Taikan, dilengkapi dengan kepala sambungan langsung BT40-12000 rpm. Bahagian hadapan gelendong menggunakan reka bentuk labirin dengan perlindungan tirai udara, menghalang cecair memotong daripada memasuki galas gelendong.

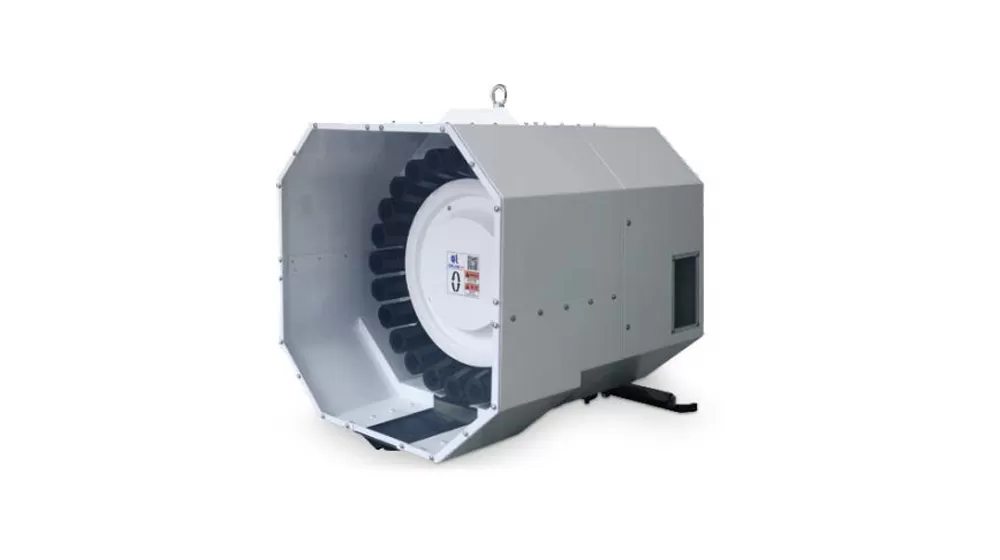

Majalah alat

Mesin ini dilengkapi dengan majalah alat jenis lengan 24 poket dari Taikan, yang terkenal dengan kualiti yang boleh dipercayai dan prestasi yang stabil.

Penggunaan T-V856H pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

Alat mesin ini sesuai untuk pelbagai, pemprosesan kecil-batch bahagian kompleks seperti komponen berbentuk kotak sederhana dan kecil, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

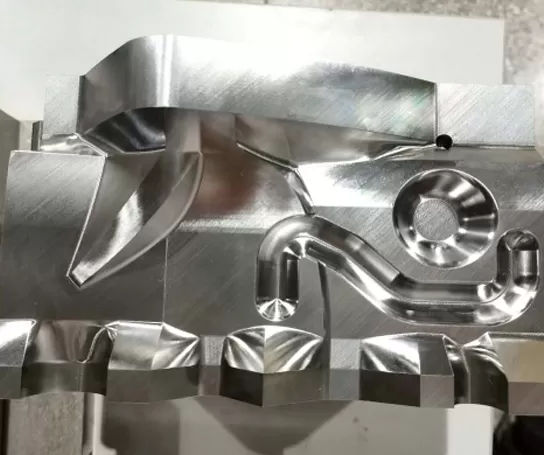

Contoh bahan kerja 1

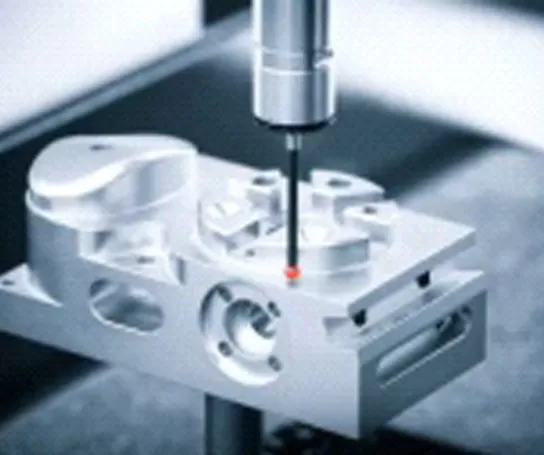

Contoh bahan kerja 2

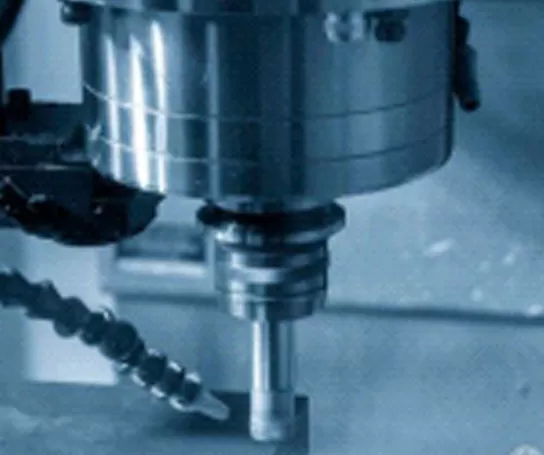

Contoh bahan kerja 3

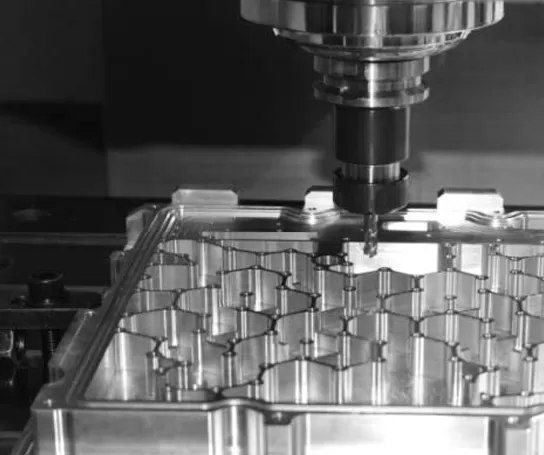

Contoh bahan kerja 4

Spesifikasi T-V856H pusat pemesinan menegak berkelajuan tinggi dan berketepatan tinggi

Item			Unit	T-V856H	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	800
	Pelana perjalanan (paksi Y)		Mm	550
	Headstock perjalanan (Z paksi)		Mm	600
	Jarak dari hidung spindle ke permukaan meja kerja		Mm	125 ~ 725
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	590
Worktable	Saiz meja		Mm	1000*500
	Maks. Beban (walaupun beban beban)		Kg	450
	T-slot (bilangan slot-lebar slot * jarak)		Mm	5-18*100
Spindle	Kuasa Motor (masa undian/pendek)		KW	11/15
	Tork Motor (masa undian/pendek)		N.m	52.5/118
	Julat kelajuan		R/min	50 ~ 12000 (terus ditambah)
	Diameter Spindle		Mm	Φ150
	Spindle tirus		/	BT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
Kelajuan	X/Y/Z paksi kelajuan traverse pesat		M/min	30/30/30
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
Ketepatan	Repeatability (X/Y/Z)		Mm	0.005	GB/T18400.4 (perjalanan penuh)
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
	Sumber udara	Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	25
	Kapasiti tangki penyejuk		L	300
	Saiz mesin		Mm	224031213026	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	4600

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
