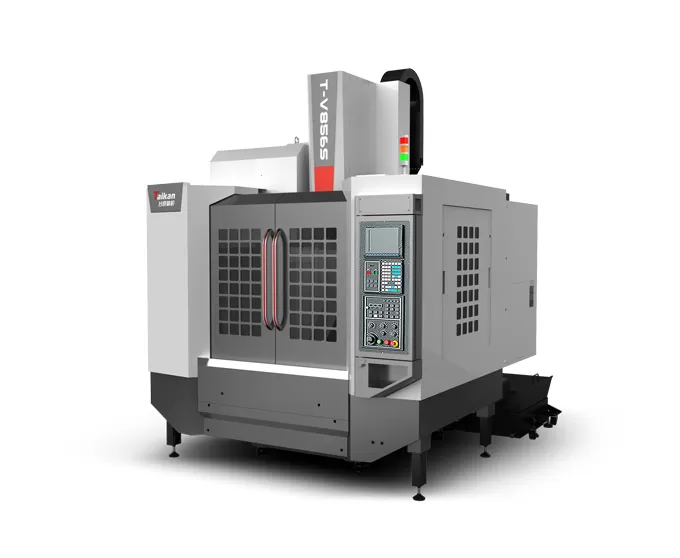

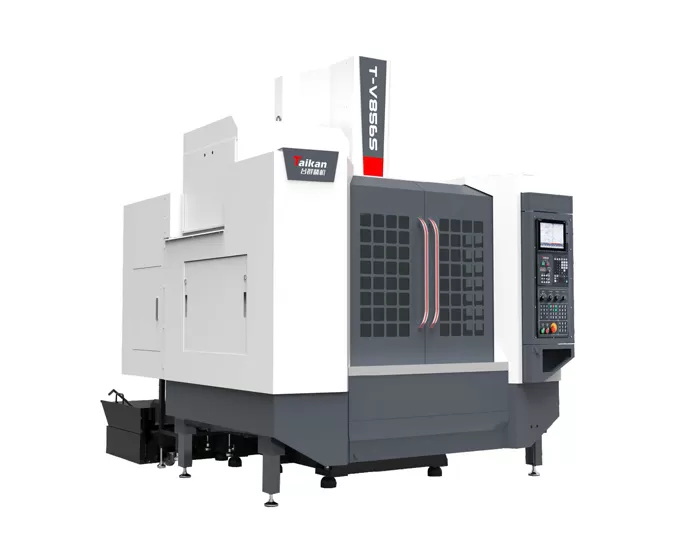

Name: T-V856S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri T-V856S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

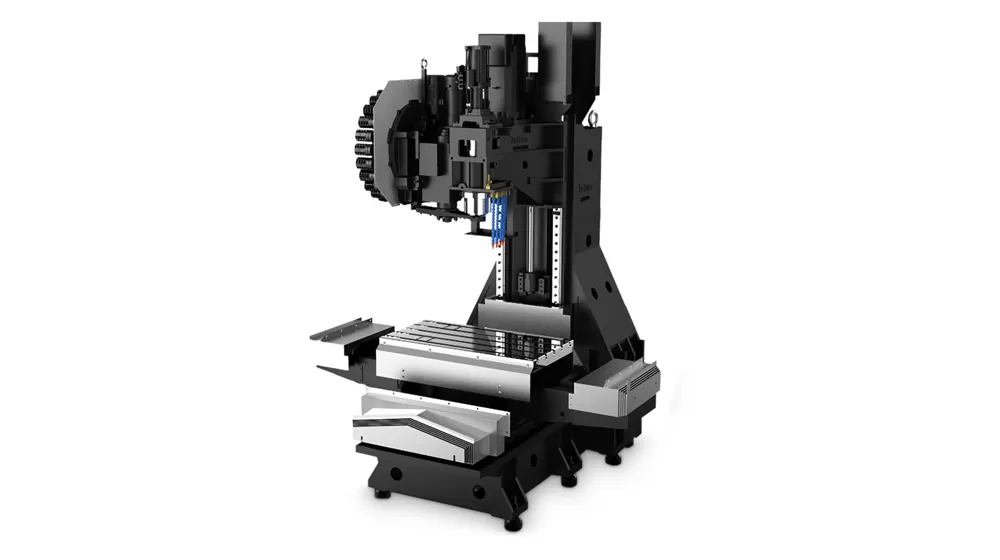

Struktur mesin

Lajur tetap, jadual gelongsor jenis silang: reka bentuk ini memberikan sokongan padu dan sesuai untuk pemotongan berkelajuan tinggi.

Pangkalan yang besar, stabil, ketegaran tinggi, lebar lajur berbentuk A: mengurangkan getaran dan ubah bentuk, memastikan ketegaran yang tinggi.

Pencetakan pasir resin berkualiti tinggi, besi tuang kekuatan tinggi: memastikan ketegaran dan kestabilan mesin, mengurangkan ubah bentuk, dan mengekalkan ketepatan jangka panjang.

Panduan dan skru bola

Panduan linear Roller: ketegaran tinggi, geseran rendah, dan bunyi rendah.

C3-class skru bola, struktur pra-ketegangan: mengurangkan kesan pengembangan haba, memberikan ketepatan yang lebih stabil, dan galas pelincir diri memanjangkan hayat perkhidmatan.

Pemesinan.

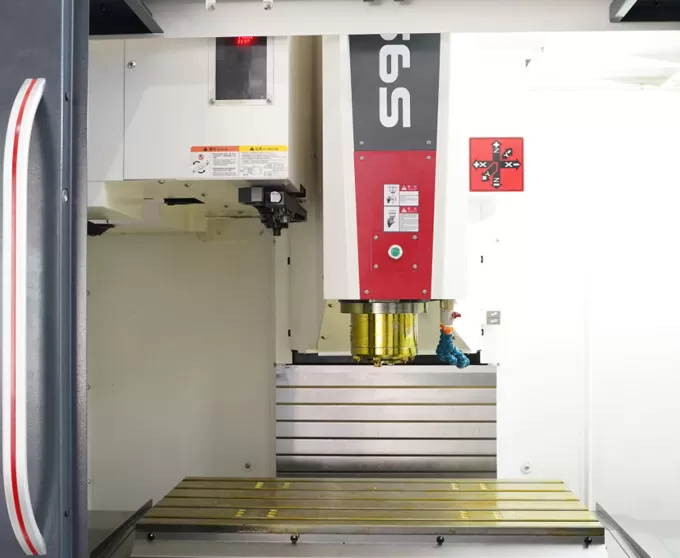

Spindle

Spindle berkelajuan tinggi (BT40-12000r/min): dilengkapi dengan kepala sambungan langsung, bahagian hadapan spindle mempunyai reka bentuk labirin dengan perlindungan tirai udara untuk mengelakkan penyejuk daripada memasuki galas gelendong.

Majalah alat

24-pocket arm-type tool magazine: kestabilan yang baik, perubahan alat yang boleh dipercayai, dan memastikan berterusan.

Penggunaan T-V856S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Alat mesin ini sesuai untuk pelbagai, pemprosesan kecil-batch bahagian kompleks seperti komponen berbentuk kotak sederhana dan kecil, plat, cakera, injap, perumahan, dan acuan. Ia digunakan secara meluas dalam industri seperti bahagian ketepatan, produk 5G, perkakasan, bahagian automotif, dan peranti perubatan.

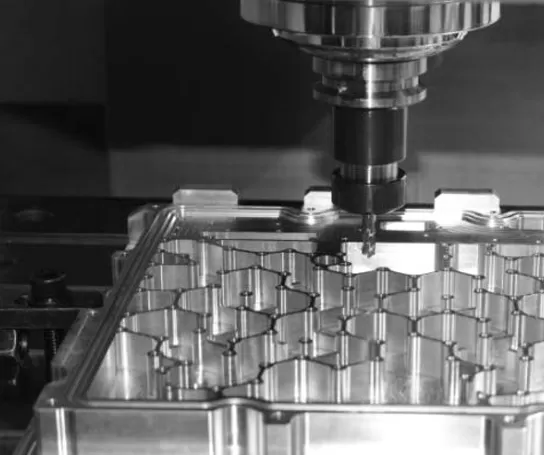

Contoh bahan kerja 1

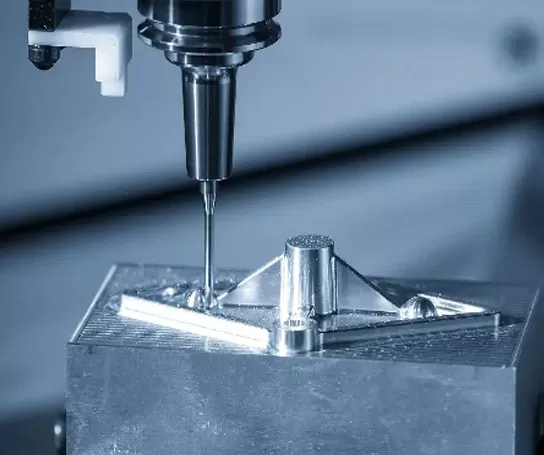

Contoh bahan kerja 2

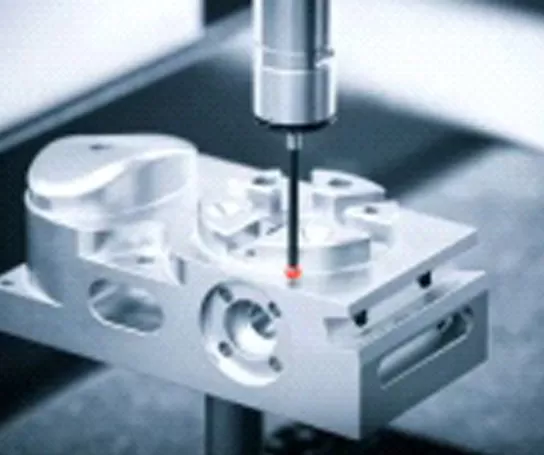

Contoh bahan kerja 3

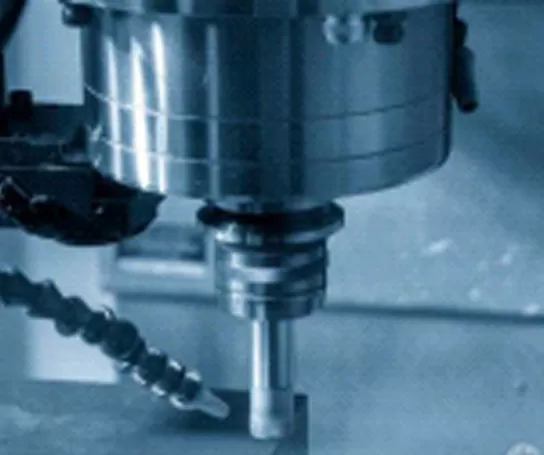

Contoh bahan kerja 4

Spesifikasi T-V856S pusat pemesinan menegak berkelajuan tinggi dan kecekapan tinggi

Item			Unit	T-V856S	Kata-kata
Perjalanan	Jadual perjalanan (X paksi)		Mm	800
	Pelana perjalanan (paksi Y)		Mm	550
	Headstock perjalanan (Z paksi)		Mm	600
	Jarak dari hidung spindle ke permukaan meja		Mm	125 ~ 725
	Jarak dari pusat spindle ke permukaan panduan lajur		Mm	590
Worktable	Saiz meja		Mm	1000*500
	Maks. Beban (walaupun beban beban)		Kg	500
	T-slot (bilangan slot-lebar slot * jarak)		Mm	5-18*100
Spindle	Kuasa Motor (masa undian/pendek)		KW	7.5/11
	Tork Motor (masa undian/pendek)		N.m	35.8/95.5
	Julat kelajuan		R/min	50 ~ 12000 (terus ditambah)
	Diameter Spindle		Mm	Φ150
	Spindle tirus		/	BBT40
	Spesifikasi Rivet		/	P40T-I(MAS403)
Kelajuan	Memotong pelbagai kelajuan suapan		Mm/min	1-10000
	X/Y/Z paksi kelajuan traverse pesat		M/min	48/48/48
Ketepatan	Ketepatan kedudukan (X/Y/Z)		Mm	0.008	GB/T18400.4 (perjalanan penuh)
	Repeatability (X/Y/Z)		Mm	0.005
Majalah alat	Kapasiti alat		Pcs	24
	Maks. Berat alat		Kg	7
	Maks. Panjang alat		Mm	250
	Maks. diameter alat (kosong penuh/bersebelahan)		Mm	Φ75/Φ150
Lain-lain	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Aliran	L/min	≥ 280(ANR)
		Tekanan udara	MPa	0.6 ~ 0.8
	Kapasiti peralatan		KVA	25
	Kapasiti tangki penyejuk		L	300
	Saiz mesin		Mm	224031213026	Sesuai X * Y * Z axis
	Berat (lebih kurang.)		Kg	4600

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
