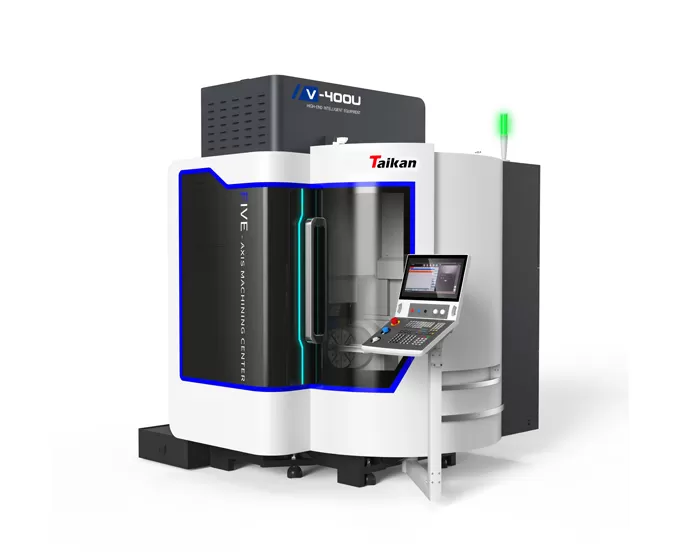

Name: V-400U menegak 5-paksi Machining pusat
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri-ciri V-400U pusat pemesinan 5-paksi menegak

Struktur ketegaran tinggi

Ketegaran tinggi gantry-jenis struktur berbentuk O, bahan besi kelabu berkualiti tinggi: menyediakan ketegaran dan kestabilan yang kuat, mengurangkan ubah bentuk dan meningkatkan ketepatan.
Susunan jenis langkah rel panduan rasuk, jarak pendek dari gelendong ke rasuk: meningkatkan ketegaran dan meningkatkan ketepatan pemesinan.
Jadual putar lengan tunggal, jarak yang diminimumkan dari titik pemacu X-axis ke titik pemesinan: mengurangkan getaran, meningkatkan ketepatan dan kecekapan.

Jadual putar pemacu langsung kepersisan tinggi

Motor pemacu langsung tanpa bingkai tork tinggi: menyediakan ketegaran dan ketepatan yang tinggi, terus memandu paksi B/C, mengurangkan kerugian mekanikal.
Struktur padat, pemutar motor bersepadu dengan mekanisme berputar: meningkatkan kestabilan dan ketepatan.
Stator Motor disejukkan oleh penyejuk: memastikan kestabilan haba, mengurangkan kesilapan ketepatan yang disebabkan oleh perubahan suhu.
Kelajuan maksimum paksi B/C: 50r/min: memenuhi permintaan pemesinan kompleks dan meningkatkan kecekapan.

Spindle bermotor berkelajuan tinggi

HSK E50 spindle bermotor berkelajuan tinggi.
Kelajuan maksimum sehingga 24,000 rpm.

Majalah payung 24-alat

Jadual putar pemacu langsung kepersisan tinggi

Penggunaan pusat pemesinan 5 paksi menegak V-400U

Digunakan secara meluas dalam pemprosesan pendesak, bahagian automotif, acuan ketepatan, peranti perubatan, dan komponen kompleks lain.

Contoh bahan kerja 1

Contoh bahan kerja 2

Contoh bahan kerja 3

Contoh bahan kerja 4

Contoh bahan kerja 5

Contoh bahan kerja 6

Contoh bahan kerja 7

Spesifikasi V-400U pusat pemesinan 5-paksi menegak

Item		Unit	V-400U
Perjalanan	Perjalanan X/Y/Z	Mm	700/450/400
	Julat putaran paksi B	°	30 ° ~ -120 °
	Julat putaran paksi C	°	360 °
	Jarak dari hidung spindle ke permukaan meja kerja	Mm	100-500
Jadual	Saiz meja	Mm	Φ420
	Maks. Beban	Kg	150
	T-slot (bilangan slot-lebar slot * jarak)	Mm	8-14*45 ° (sama rata)
Kelajuan	X/Y/Z paksi kelajuan traverse pesat	Mm/min	24000
Kelajuan	B/C paksi pesat melepasi kelajuan putaran	R/min	50/50
Ketepatan	Ketepatan kedudukan paksi X/Y/Z	Mm	0.006/0.006/0.006
	Ketepatan repeatability paksi X/Y/Z	Mm	0.004/0.004/0.004
	Ketepatan kedudukan paksi B/C	Sec	5/5
	Ketepatan repeatability paksi B/C	Sec	3/3
Spindle	Kuasa motor Spindle (S1/S6)	KW	16/19.4
	Tork motor Spindle (S1/S6)	Nm	28/34
	Kelajuan Spindle	R/min	0 ~ 24000
	Spesifikasi pemegang alat	/	HSK E50
Majalah alat	Struktur majalah alat	/	Majalah alat payung
	Kapasiti majalah alat	T	24
	Maks. Berat alat	Kg	2
	Maks. Panjang alat	Mm	200
	Maks. diameter (kosong penuh/bersebelahan)	Mm	Φ50/φ100
Lain-lain	Sistem CNC	/	Siemens SINUMERIK satu
	Keperluan tekanan sumber udara	MPa	0.6 ~ 0.8
	Jumlah kapasiti elektrik	KW	42
	Saiz mesin (panjang * lebar * ketinggian)	Mm	360042003200
	Berat mesin utama (lebih kurang.)	KG	7800

Maklumat di laman ini adalah untuk rujukan sahaja. Spesifikasi dan butiran boleh berubah kerana peningkatan produk atau penambahbaikan. Untuk maklumat lanjut, sila hubungi kami.
