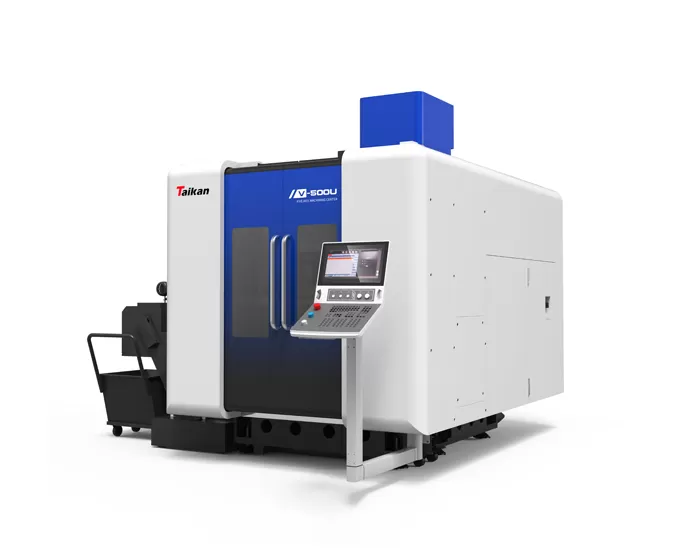

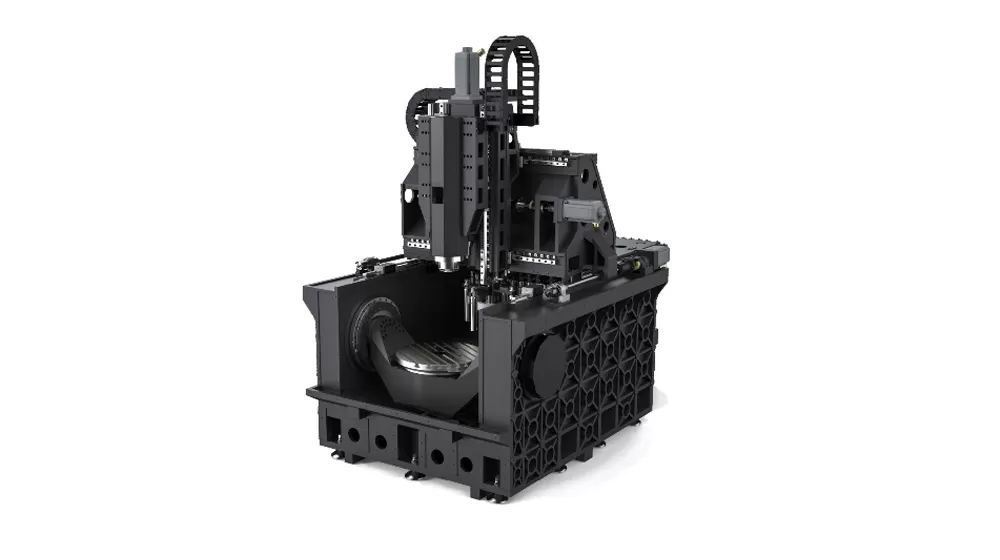

V-500U menegak 5-paksi Machining pusat

Perjalanan

X/Y/Z perjalanan

Mm

500/650/450

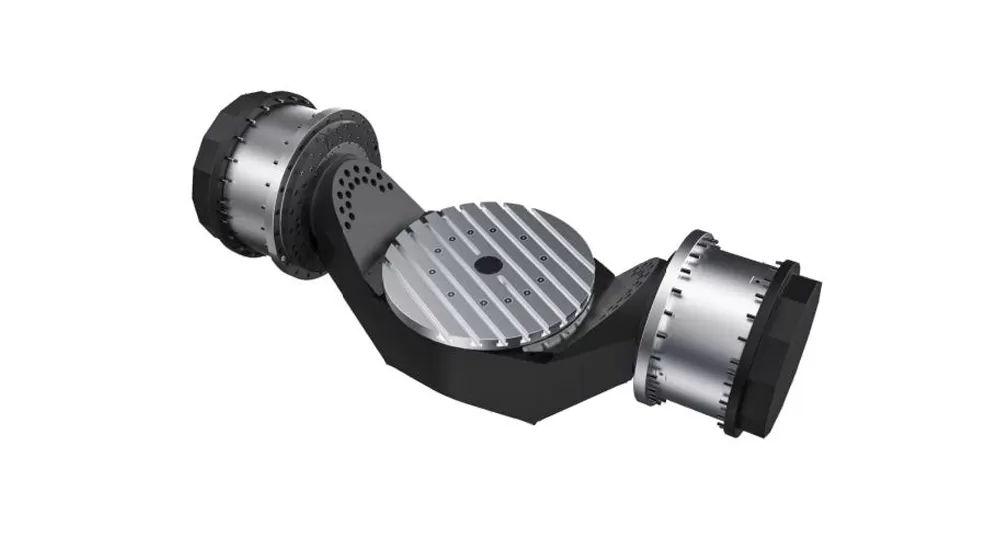

Pelbagai putaran paksi

°

± 120

Julat putaran paksi C

°

360

Jarak dari hidung spindle ke permukaan meja kerja

Mm

150-600

Jadual

Saiz meja

Mm

Φ500x445

Maks. Beban

Kg

300

T-slot (bilangan slot-lebar slot * jarak)

Mm

7-18*65

Kelajuan

X/Y/Z paksi kelajuan traverse pesat

Mm/min

36000

A/C paksi pesat melepasi kelajuan putaran

R/min

50/50

Ketepatan

Ketepatan kedudukan paksi X/Y/Z

Mm

0.006/0.006/0.006

Ketepatan repeatability paksi X/Y/Z

Mm

0.004/0.004/0.004

Ketepatan kedudukan paksi A/C

Sec

5/5

Ketepatan repeatability paksi A/C

Sec

3/3

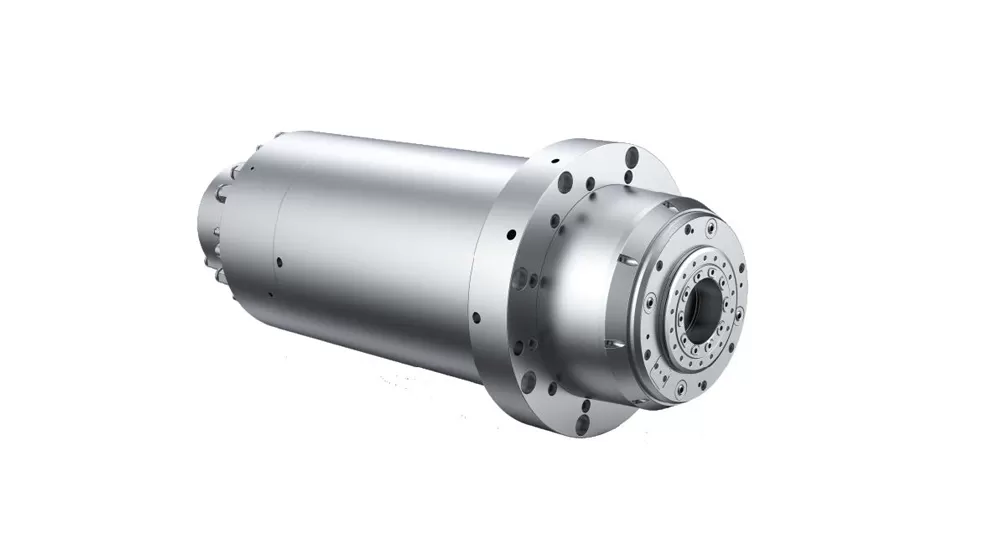

Spindle

Kuasa motor Spindle (S1/S6)

KW

30/35.5

Tork motor Spindle (S1/S6)

Nm

47.7/57.3

Kelajuan Spindle

R/min

0 ~ 20000

Spesifikasi pemegang alat

/

HSK A63

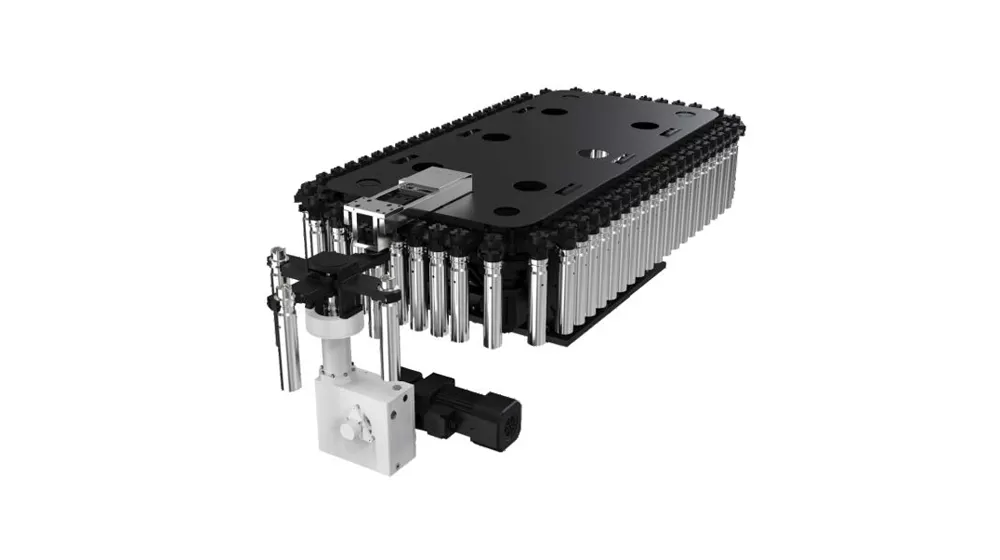

Majalah alat

Struktur majalah alat

/

Majalah lengan alat di

Kapasiti majalah alat

T

40

Maks. Berat alat

Kg

8

Maks. Panjang alat

Mm

300

Maks. diameter (kosong penuh/bersebelahan)

Mm

Φ80/φ150

Lain-lain

Sistem CNC

/

Siemens SINUMERIK satu

Keperluan tekanan sumber udara

MPa

0.6 ~ 0.8

Jumlah kapasiti elektrik

KW

50

Saiz mesin (panjang * lebar * ketinggian)

Mm

4150*3800*2850

Berat mesin utama (lebih kurang.)

KG

11000
