Panduan Pembelian Mesin CNC 5-Paksi: Cara Memilih Penyelesaian yang Tepat untuk Pembuatan Ketepatan

Dalam pembuatan ketepatan moden, permintaan untuk geometri kompleks, toleransi yang lebih ketat, dan kitaran pengeluaran yang lebih pantas terus meningkat. Industri seperti elektronik pengguna (3C), kenderaan tenaga baharu, aeroangkasa, dan peralatan komunikasi 5G memerlukan komponen dengan bentuk rumit dan ketepatan yang amat tinggi.

Mesin 3 paksi tradisional sering bergelut untuk memenuhi keperluan ini dengan cekap. Oleh itu, pemesinan CNC 5 paksi telah menjadi penting bagi pengeluar yang ingin meningkatkan produktiviti, mengurangkan persediaan, dan meningkatkan ketepatan pemesinan.

Bagi pengeluar global, pengedar, dan pengurus perolehan, memilih mesin CNC 5 paksi yang tepat adalah pelaburan strategik. Panduan ini meneroka cara pemesinan 5 paksi berfungsi, kelebihannya, dan faktor utama yang perlu dipertimbangkan apabila memilih penyelesaian terbaik untuk keperluan pengeluaran anda.

Mengapa Pemesinan CNC 5 Paksi Menjadi Piawaian Industri untuk Bahagian Kompleks?

Apabila reka bentuk produk menjadi semakin canggih, pengeluar mesti menghasilkan komponen dengan permukaan melengkung, rongga dalam, dan ciri berbilang sudut. Pemesinan tradisional biasanya memerlukan pelbagai persediaan untuk mencapai sisi yang berbeza dari bahan kerja, yang meningkatkan masa pengeluaran dan memperkenalkan ralat kedudukan. Amesin CNC 5 paksimenyelesaikan cabaran ini dengan membenarkan alat pemotong atau bahan kerja bergerak secara serentak merentasi lima paksi yang berbeza. Keupayaan ini membolehkan pemesinan dari hampir mana-mana sudut dalam satu persediaan. Menurut American Society of Mechanical Engineers (ASME), pemesinan pelbagai paksi secara signifikan meningkatkan ketepatan pembuatan dan mengurangkan ralat yang disebabkan oleh kedudukan semula bahagian yang berulang. (Sumber: ASME – What is 5-Axis Machining) Pengeluar yang mengamalkan pemesinan 5 paksi boleh mencapai kebebasan reka bentuk yang lebih besar, produktiviti yang lebih baik, dan ketepatan pemesinan yang lebih tinggi berbanding dengan kaedah pemesinan tradisional.

Memahami Mesin CNC 5 Paksi

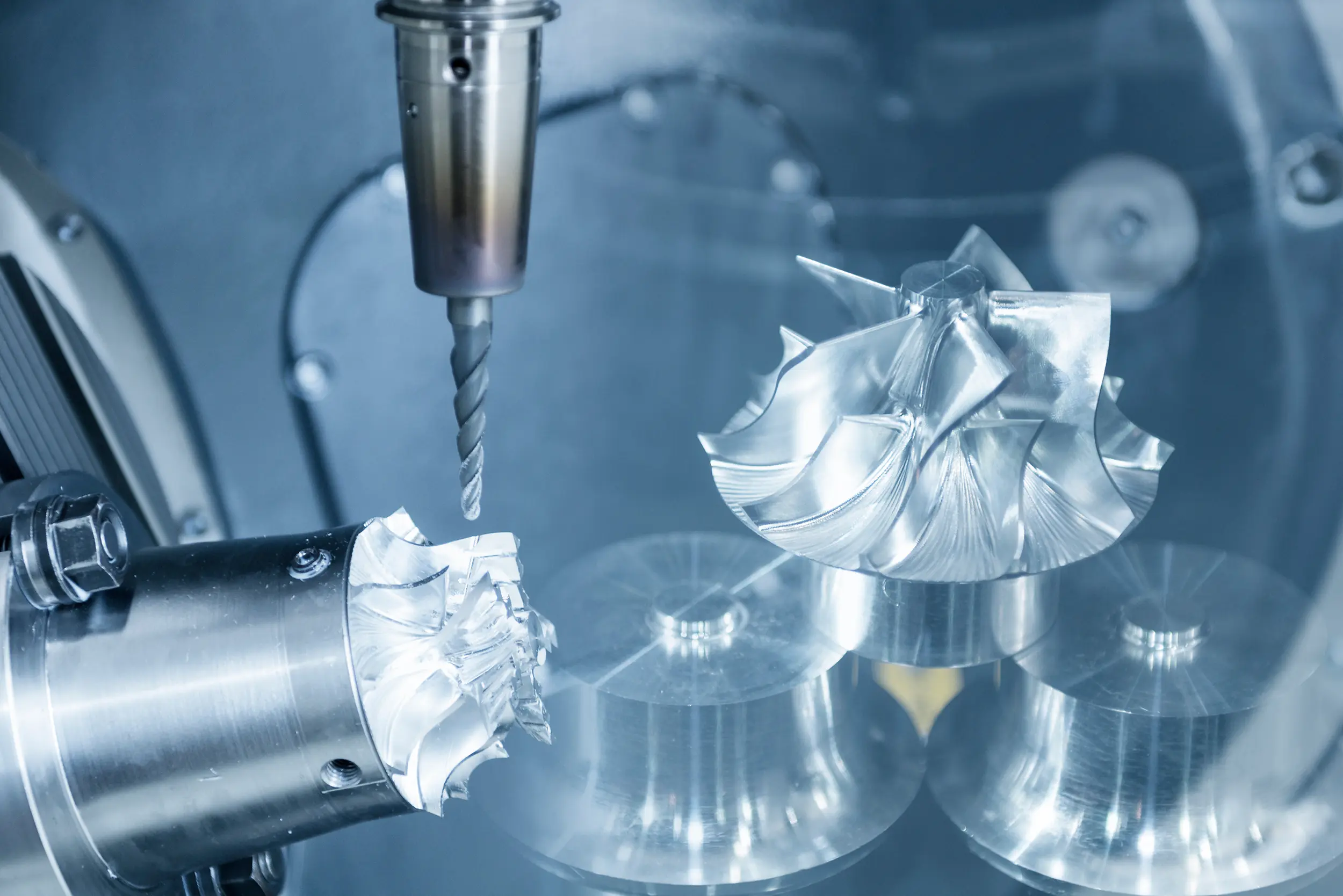

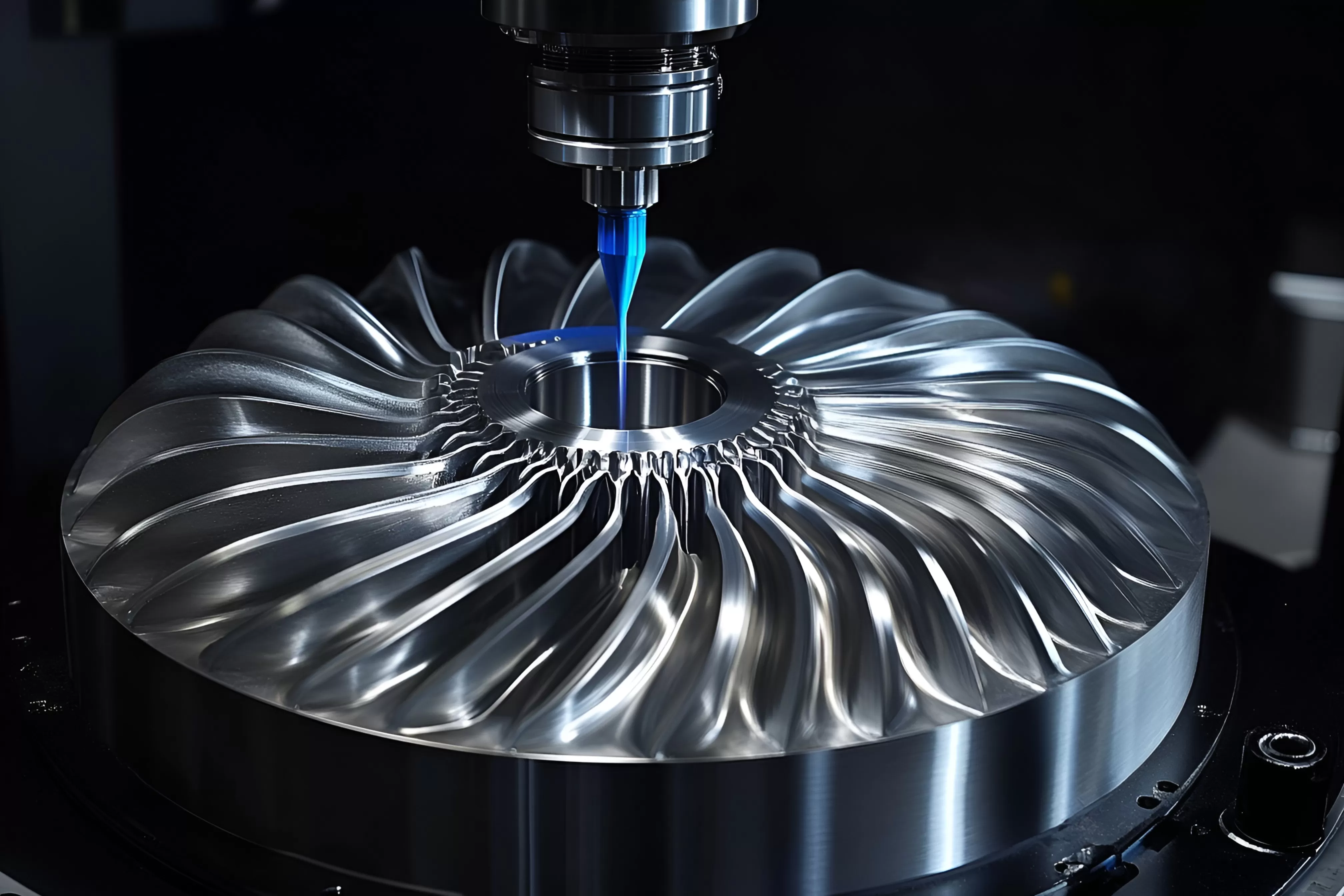

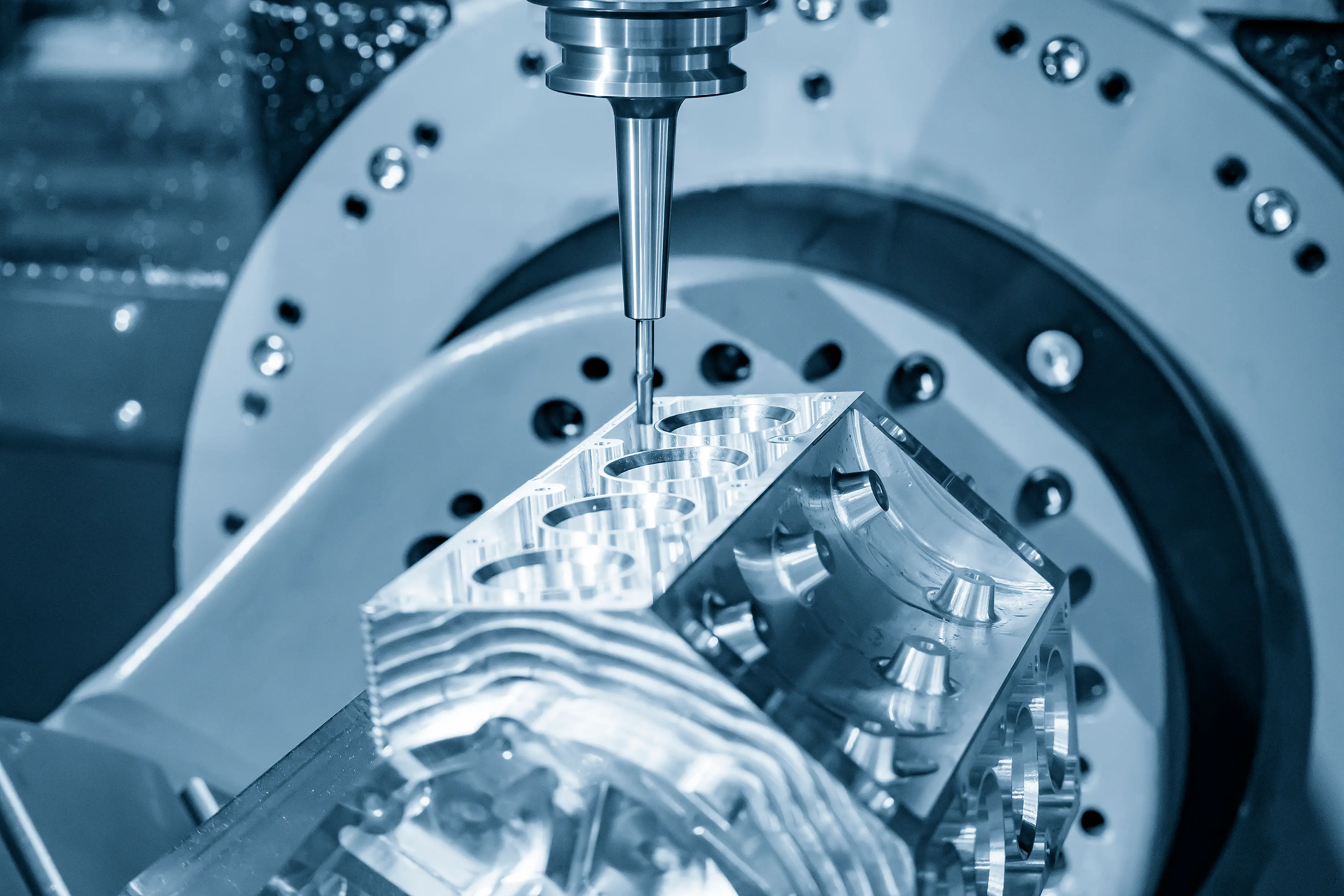

Amesin CNC 5 paksiberoperasi menggunakan lima paksi gerakan: tiga paksi linear (X, Y, dan Z) digabungkan dengan dua paksi putaran. Pergerakan putaran tambahan ini membolehkan alat pemotong mendekati bahan kerja dari pelbagai arah, menjadikannya mungkin untuk memesin geometri kompleks dan bahagian pelbagai permukaan dalam satu persediaan. Berbanding dengan pemesinan 3 paksi tradisional, keupayaan pelbagai arah ini secara signifikan mengurangkan ralat kedudukan semula dan meningkatkan ketepatan pemesinan, terutamanya apabila menghasilkan bahagian dengan permukaan melengkung, rongga dalam, atau sudut kompleks.

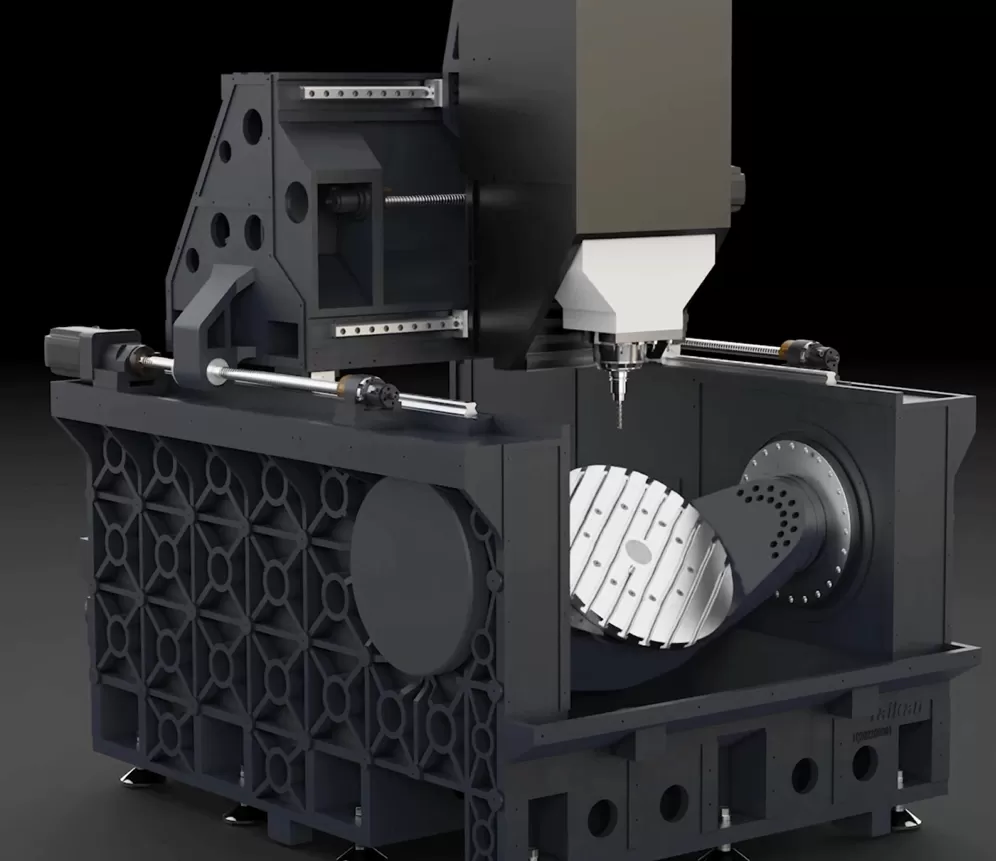

Konfigurasi Mesin 5 Paksi Biasa

Struktur mesin yang berbeza direka untuk memenuhi pelbagai keperluan pemesinan. Konfigurasi yang paling biasa termasuk:

• Mesin gaya trunnion

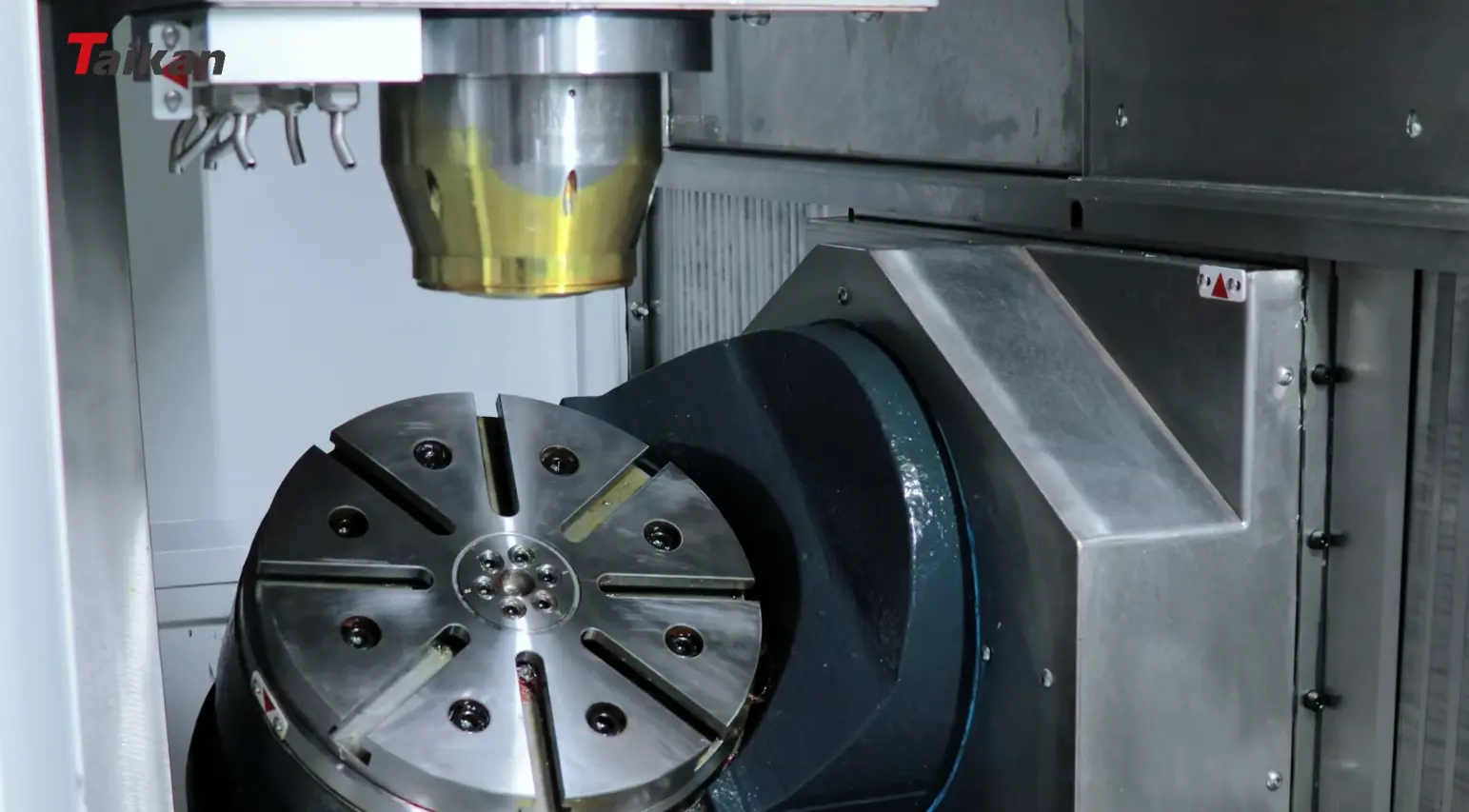

  Dalam konfigurasi ini, meja berputar dan mencondongkan manakala spindal kekal tetap. Mesin trunnion digunakan secara meluas untuk pemesinan ketepatan tinggi komponen kecil hingga sederhana, terutamanya dalam pembuatan aeroangkasa dan acuan ketepatan.

• Mesin kepala pusing
  Di sini, kepala spindal melakukan pergerakan putaran. Reka bentuk ini memberikan fleksibiliti yang lebih besar apabila memesin bahan kerja yang lebih besar atau lebih tinggi, menjadikannya sesuai untuk bahagian struktur yang kompleks.

• Mesin jenis gantri


pusat pemesinan jenis gantri 5 paksimempunyai struktur jambatan yang memberikan ketegaran dan kestabilan yang sangat baik. Ia biasanya digunakan untuk komponen besar dan tugas pemesinan berat dalam industri seperti automotif dan pembuatan mekanikal.

Penyelesaian Pemesinan 5 Paksi Taikan

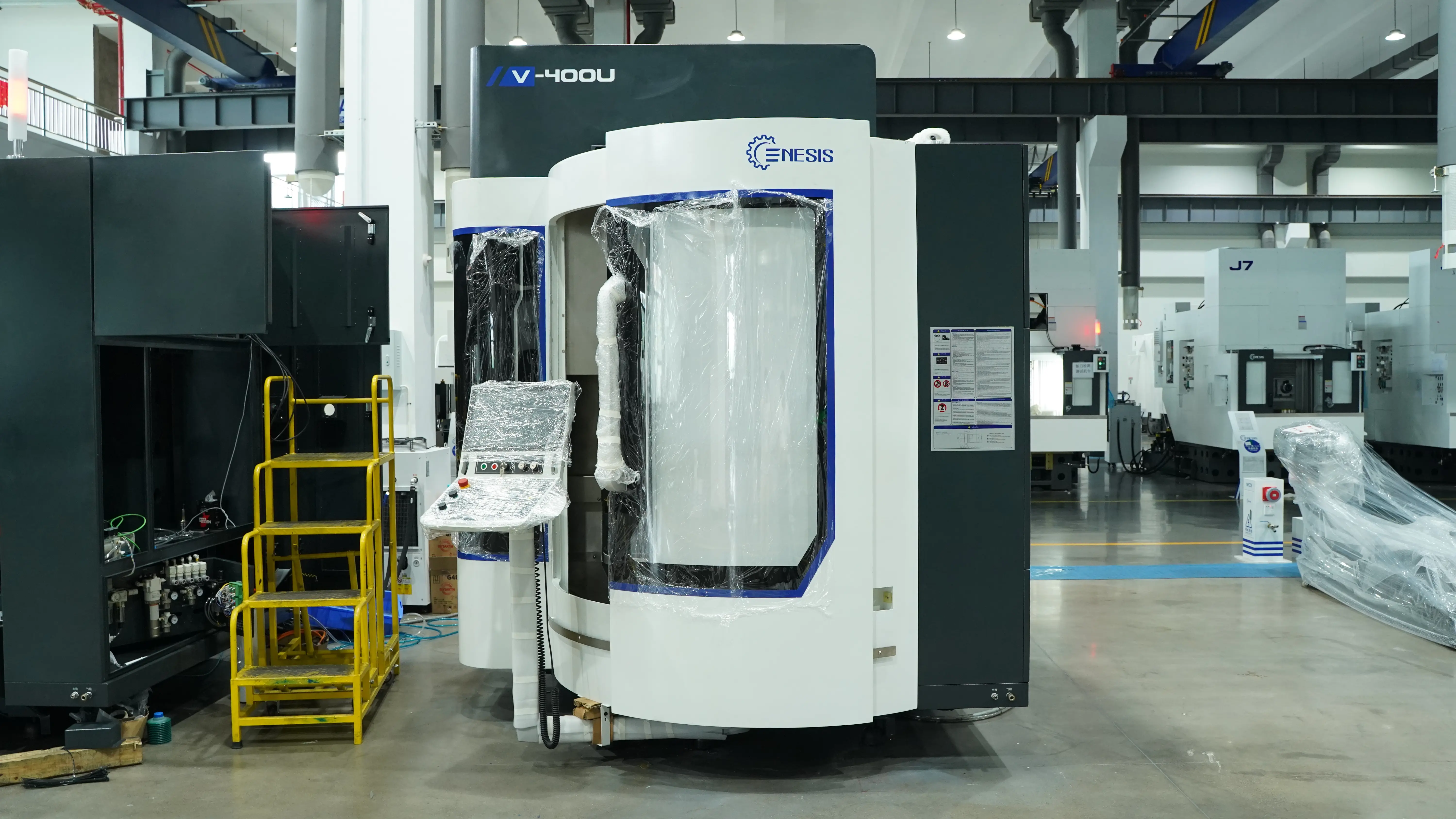

Untuk memenuhi permintaan yang semakin meningkat untuk pengeluaran bahagian berketepatan tinggi dan kompleks, Taikan Machine menawarkan beberapa penyelesaian pemesinan 5 paksi yang canggih. Sebagai contoh, thepusat pemesinan menegak 5 paksidireka bentuk untuk pemesinan pelbagai permukaan berketepatan tinggi komponen kompleks.

Selain itu, Taikan menyediakan keupayaan pengisaran dan pemotongan bersepadu melalui Siri FHPusat Pemesinan Pengisaran dan Pemotongan 5 Paksi, membenarkan pelbagai proses pemesinan diselesaikan dalam satu persediaan. Untuk pembuatan ketepatan skala besar, Taikan juga menawarkan pusat pemesinan 5 paksi jenis gantri, yang memberikan ketegaran dan kestabilan yang diperlukan untuk memesin bahan kerja yang lebih besar.

Dilengkapi dengan sistem kawalan CNC yang canggih dan teknologi spindal berkelajuan tinggi, mesin-mesin ini direka untuk menyokong pemesinan yang cekap dan stabil dalam aplikasi perindustrian yang mencabar.

Kelebihan Utama Pemesinan 5 Paksi

Kelebihan utama mesin CNC 5 paksi adalah keupayaannya untuk memesin bahagian kompleks dalam satu persediaan dengan menggerakkan alat pemotong sepanjang lima paksi yang berbeza. Ini mengurangkan ralat kedudukan semula, meningkatkan ketepatan pemesinan, dan meningkatkan kecekapan pembuatan keseluruhan.

• Persediaan Dikurangkan

Dengan mengakses pelbagai muka bahan kerja dalam satu pengapitan, pemesinan 5 paksi menghapuskan kedudukan semula berulang, mengurangkan masa persediaan dan meningkatkan ketepatan.

• Kemasan Permukaan yang Lebih Baik

Laluan alat yang berterusan membantu mengelakkan tanda saksi yang disebabkan oleh kedudukan semula bahagian, menghasilkan kemasan permukaan yang lebih licin dan konsisten.

• Ketepatan Ditingkatkan

Paksi putaran tambahan membenarkan penggunaan alat pemotong yang lebih pendek, mengurangkan pesongan alat dan getaran serta membolehkan toleransi pemesinan yang lebih ketat.

• Kecekapan Meningkat

Persediaan yang lebih sedikit dan operasi pemesinan berterusan memendekkan kitaran pengeluaran dan meningkatkan produktiviti pembuatan.

• Kepelbagaian untuk Geometri Kompleks

Pemesinan 5 paksi boleh menghasilkan potongan bawah, rongga dalam, dan struktur pelbagai permukaan yang sukar atau mustahil dicapai dengan mesin 3 paksi tradisional.

Pemesinan CNC 3 Paksi vs 4 Paksi vs 5 Paksi: Perbezaan Utama

Bagaimana Memilih Mesin CNC 5 Paksi yang Tepat untuk Kilang Anda?

Memilih yang tepatmesin CNC 5 paksibergantung pada mengimbangi keperluan pemesinan, volum pengeluaran, dan matlamat pembuatan jangka panjang.

• Saiz dan Kerumitan Bahagian

Mulakan dengan menganalisis saiz, berat, dan kerumitan geometri bahagian yang anda rancang untuk hasilkan. Komponen kecil berketepatan sering mendapat manfaat daripada mesin 5 paksi gaya trunnion, manakala bahagian struktur yang lebih besar mungkin memerlukan mesin jenis gantri dengan ketegaran yang lebih tinggi.

• Ketepatan dan Toleransi yang Diperlukan

Industri yang berbeza memerlukan toleransi pemesinan yang berbeza. Aplikasi seperti elektronik 3C, acuan ketepatan, dan komponen aeroangkasa sering memerlukan ketepatan kedudukan yang tinggi dan prestasi pemesinan yang stabil.

• Prestasi Spindal

Kelajuan, kuasa, dan tork spindal menentukan keupayaan pemesinan. Spindal berkelajuan tinggi sesuai untuk aluminium dan komponen ketepatan, manakala tork yang lebih tinggi diperlukan untuk bahan yang lebih keras.

• Sistem Kawalan CNC

Sistem CNC yang boleh dipercayai dengan interpolasi dan kapabiliti penyegerakan 5 paksi yang kuat memastikan laluan alat yang lancar dan gerakan pelbagai paksi yang stabil semasa operasi pemesinan kompleks.

• Ketegaran Mesin dan Kestabilan Terma

Struktur mesin yang tegar dan kawalan terma yang stabil adalah penting untuk mengekalkan ketepatan pemesinan semasa kitaran pengeluaran yang panjang.

• Kos dan Nilai Jangka Panjang

Selain pelaburan awal, pengeluar harus menilai faedah jangka panjang dari kecekapan yang lebih baik, persediaan yang dikurangkan, dan hasil pengeluaran yang lebih tinggi.

• Pengalaman Pembekal dan Sokongan Teknikal

Bekerjasama denganpengilang mesin CNC Chinayang berpengalaman, seperti Taikan, memberikan akses kepada latihan profesional, sokongan penyelenggaraan berterusan, dan bantuan teknikal sepanjang kitaran hayat mesin.

FAQs

Q: Apakah itu pemesinan CNC 5 paksi?

A: Ia adalah proses di mana mesin bergerak sepanjang lima paksi (tiga linear, dua putaran) untuk memesin bahagian kompleks dari pelbagai sudut dalam satu persediaan.

Q: Bagaimanakah pemesinan 5 paksi berbeza daripada 3 paksi?

A: Perbezaan utama adalah penambahan dua paksi putaran. Walaupun mesin 3 paksi bergerak hanya sepanjang arah X, Y, dan Z, mesin 5 paksi boleh mencondongkan dan memutar alat atau bahan kerja. Ini membolehkan akses yang lebih baik ke permukaan kompleks, mengurangkan bilangan persediaan, dan meningkatkan ketepatan pemesinan.

Q: Adakah pemesinan CNC 5 paksi sesuai untuk kilang kecil?

A: Ya, dengan model seperti Siri T-U Taikan, ia boleh diakses untuk kerja ketepatan dalam sektor 3C atau mekanikal, menawarkan skalabiliti.

Q: Industri manakah yang paling mendapat manfaat daripada pemesinan CNC 5 paksi?

A: Industri yang memerlukan geometri kompleks dan ketepatan tinggi mendapat manfaat paling banyak. Ini termasuk aeroangkasa, kenderaan tenaga baharu (NEV), elektronik pengguna (3C), peranti perubatan, dan pembuatan mekanikal termaju.

Q: Apakah penyelenggaraan yang diperlukan untuk mesin CNC 5 paksi?

A: Penyelenggaraan berkala biasanya termasuk memeriksa prestasi spindal, sistem pelinciran, penjajaran paksi, dan komponen kawalan CNC. Penyelenggaraan yang betul membantu mengekalkan ketepatan pemesinan dan memanjangkan hayat perkhidmatan mesin.

Q: Mengapa memilih mesin 5 paksi CNC Taikan?

A: Dengan kepakaran 20 tahun, paten, dan sokongan global, Taikan menyampaikan penyelesaian yang boleh dipercayai dan boleh disesuaikan.
