Name: HHQ5 Pusat Pemesinan Mendatar Kekakuan Tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Ciri HHQ5 Horizontal Machining Center

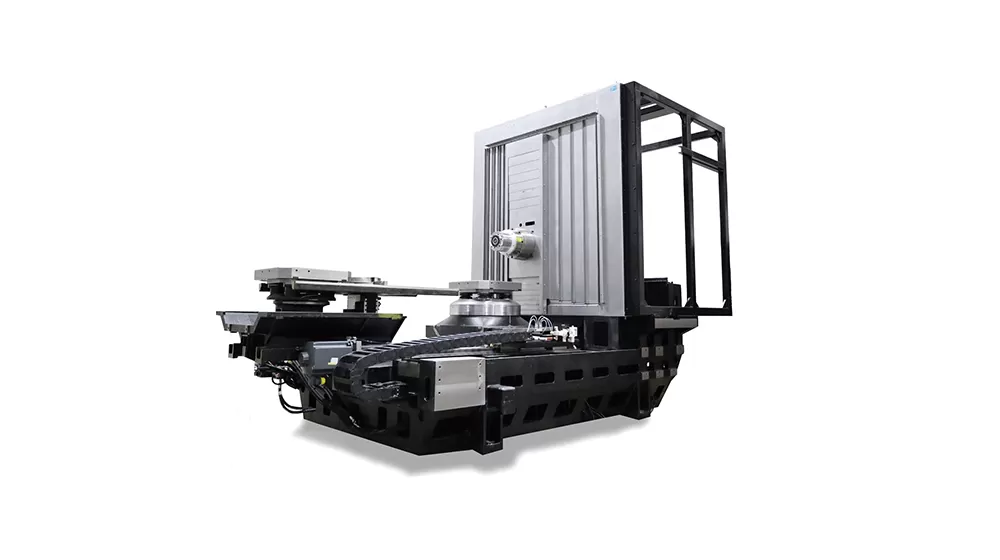

Struktur berkekukuhan tinggi

Katil tuangan bersepadu berbentuk T
Bentuk termosimetrik
Tiang bertingkat, ringan, kekukuhan tinggi
Konfigurasi permukaan rel panduan bertingkat, tiang lebih ringan, gelung tertutup daya lebih pendek

Skru plumbum rel panduan

Panduan tiga paksi menggunakan panduan linear roller THK, menawarkan ketegaran tinggi, geseran rendah, dan bunyi rendah.
Skru bola tiga paksi adalah dari NSK, dengan reka bentuk penyejukan berongga. Penyejuk yang dikawal suhu beredar di dalam aci skru melalui unit penyejukan, menyejukkan skru bola dengan cepat semasa suapan berkelajuan tinggi dan mengekalkan suhu yang tetap untuk ketepatan pemesinan yang stabil.

spindel

Paksi-B menggunakan motor pacuan langsung DD termaju antarabangsa untuk putaran bahagian berketepatan tinggi dan berkecekapan tinggi.
Ia menggunakan gelendong elektrik berkelajuan tinggi dan tork tinggi dengan suis dwi-gulung automatik, memenuhi pelbagai keperluan untuk kelajuan tinggi dan tork tinggi. Kelajuan tinggi, ketepatan tinggi, dan bunyi rendah memenuhi sepenuhnya keperluan operasi gerudi, kisar, dan lubang.

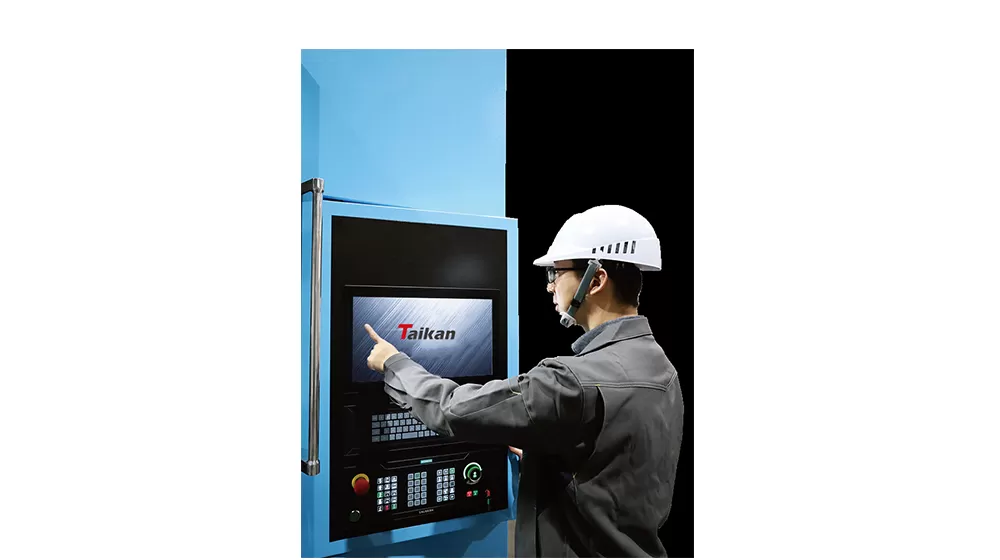

sistem CNC

Dilengkapi dengan Sistem CNC Siemens 828D berprestasi tinggi, ketiga-tiga paksi digerakkan oleh motor Siemens, memastikan kestabilan kawalan alat mesin dan menjamin fungsi pemesinan CNC serta fungsi bantu yang diperlukan oleh pengguna.

Aplikasi Pusat Pemesinan Mendatar HHQ5

Ia digunakan terutamanya dalam pemprosesan bahagian dalam industri seperti jentera kejuruteraan, automotif, tenaga, teknologi maklumat, dan pembuatan acuan. Ia sesuai untuk memproses bahagian berbentuk kotak dan bahagian berbentuk cengkerang, dan amat sesuai untuk memproses bahagian yang kompleks dan berbentuk tidak teratur.

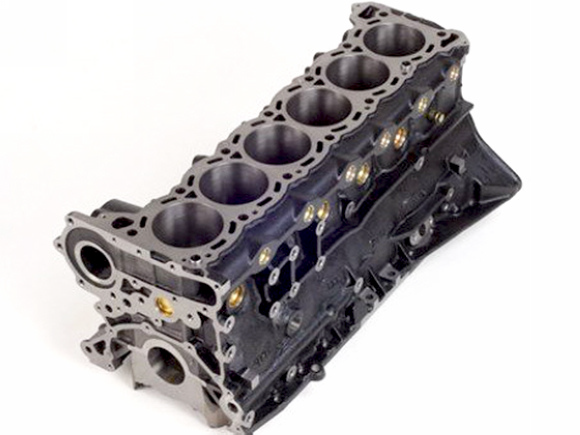

Contoh Bahan Kerja 1

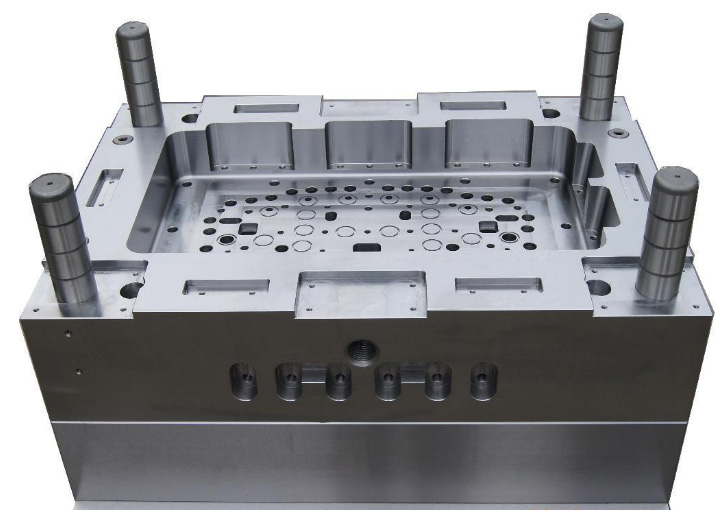

Contoh Benda Kerja 2

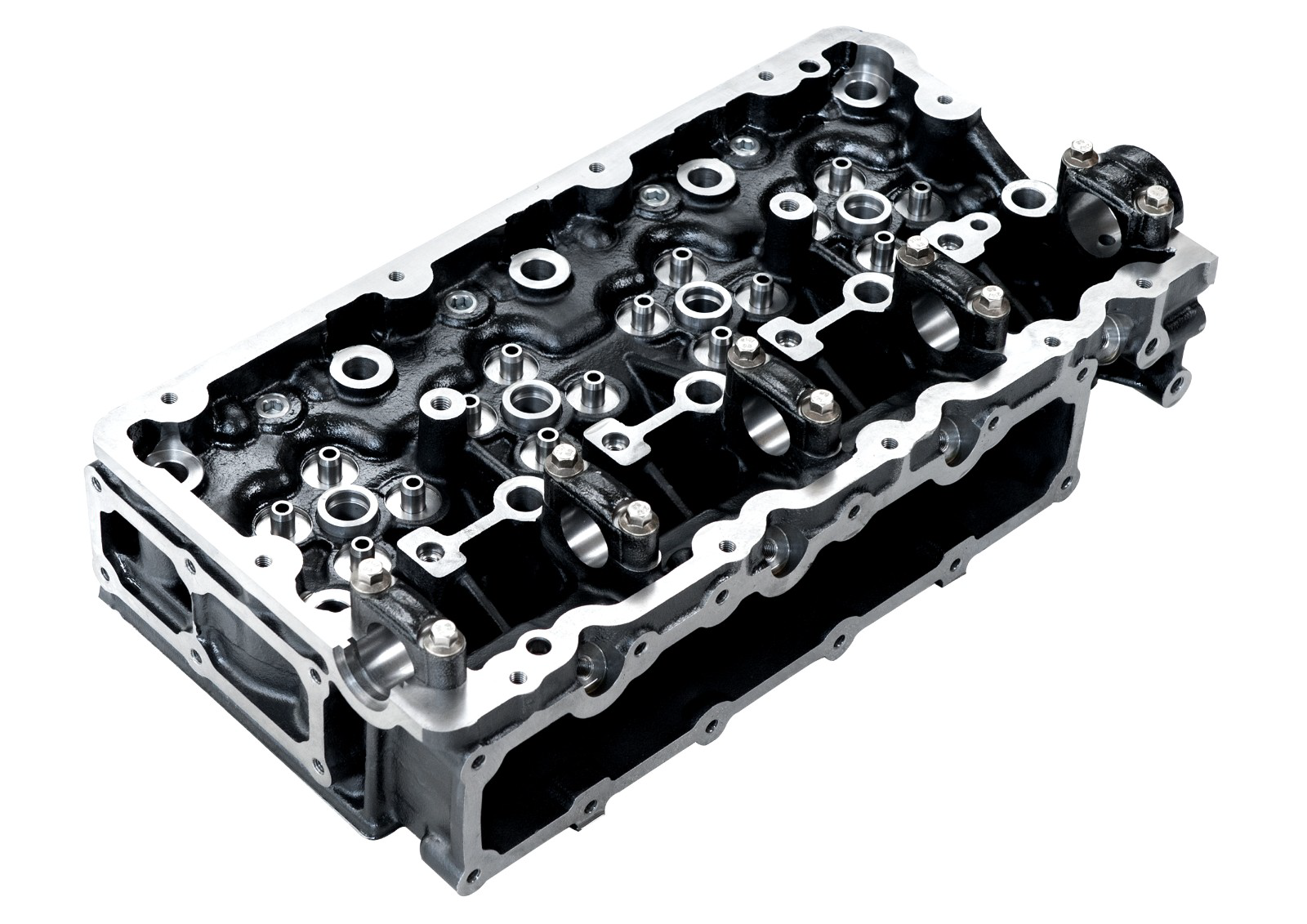

Contoh Bahan Kerja 3

Contoh Benda Kerja 4

Spesifikasi Pusat Pemesinan Melintang Ketegaran Tinggi HHQ5

	Name	Unit	Spesifikasi.	Catatan
	CNC Sistem		Siemens 828D
Julat Perjalanan	X/Y/Z	mm	750/750/800
	Paksi B	°	360
	Jarak dari Muka Hujung Spindal ke Pusat Meja	mm	150-950
	Jarak dari Pusat Spindal ke Permukaan Meja	mm	120-870
	Max.Saiz Bahan Kerja	mm	φ850×1000
Meja	MejaSize	mm	500*500(2 pcs)
Meja	Kapasiti Beban Meja	Kg	800
Spindal	Kuasa Spindal (S1/S6)	Kw	22/37
	Tork Spindal (S1/S6)	Nm	122/205
	Max.Kelajuan	r/min	15000
	Spesifikasi Pemegang Alat.	-	HSK-A63
Speed	Kelajuan Pantas Paksi X, Y, Z	m/min	60/60/60
Speed	Suapan Pemotongan Paksi X, Y, Z	mm/min	1~50,000
AKetepatan	Ketepatan Kedudukan (X/Y/Z)	mm	0.01 0.006(Gelung Tertutup Penuh)	VDI3441
	Kebolehulangan (X/Y/Z)	mm	0.006 0.004(Gelung Tertutup Penuh)	VDI3441
	Ketepatan Kedudukan (B)	arkasaat	8（(Gelung Tertutup Penuh)	VDI3441
	Kebolehulangan (B)	arkasaat	6(Gelung Tertutup Penuh)	VDI3441
Magazin Alat	Kapasiti Magazin Alat	T	40
	Panjang Alat	mm	500
	Diameter Alat (penuh/bersebelahan kosong)	mm	80/150
	Max.berat alat	Kg	12
Lain-lain	Kapasiti Elektrik Keseluruhan	KVA	57
	Ketinggian Mesin	mm	3205
	Dimensi Luar Mesinsize(panjang * lebar)	mm	6025×3985
	Jumlah Berat (anggaran)	Kg	17,000

Maklumat pada halaman ini hanya untuk rujukan. Spesifikasi dan butiran mungkin berubah disebabkan oleh peningkatan atau penambahbaikan produk. Untuk maklumat lanjut, sila hubungi kami.
