Pemesinan Serentak 5-Paksi Sebenar vs. Pemesinan CNC 3+2: Perbandingan Terperinci

Bilakah sebuah mesin 5-paksi sebenarnya bukan mesin 5-paksi? Jawapannya mudah:Apabila ia bergerak ke posisi menggunakan 5 paksi, tetapi hanya memotong menggunakan 3.

Dalam sektor ketepatan tinggi seperti aeroangkasa, peranti perubatan, automotif, dan pembuatan die/acuan, istilah "5-paksi" sering digunakan secara longgar. Kekeliruan konsep ini akhirnya merugikan bengkel mesin dari segi wang, masa berharga, dan ketepatan.

At Taikan Machine, kami memberi tumpuan untuk menutup jurang ini. Sebagai pengeluar mesin CNC terkemuka yang tersenarai awam dengan kepakaran mendalam dalam pemesinan pelbagai paksi, kami ingin menyediakan pecahan yang jelas dan ringkas mengenaiteknologi serentak 5-paksi sebenarberbandingkedudukan paksi 3+2untuk membantu anda membuat pelaburan yang tepat untuk lantai kedai anda.

1. Perbezaan Teras: Pampasan Dinamik lwn Kedudukan Statik

Pembahagian asas antara kedua-dua kaedah ini terletak sepenuhnya pada cara kawalan CNC mengira pergerakan.

Pemesinan Paksi 3+2 (Kedudukan)

Pada terasnya, pemesinan 3+2 adalah operasi 3-paksi standard yang menggunakan dua paksi putaran semata-mata untuk orientasi.

• Bagaimana ia berfungsi:Meja putar atau spindel mencondongkan bahan kerja ke sudut yang telah ditetapkan. Setelah dikunci pada kedudukannya, semua pemotongan berlaku hanya di sepanjang paksi X, Y, dan Z.

• Kelemahannya:Laluan pemesinan menjadi satu siri pendekatan bersegmen, berperingkat. Setiap kali mesin mengindeks ke sudut baharu, ia memperkenalkan persediaan baharu. Ini sememangnya menimbun ralat kedudukan, memerlukan pensentuhan semula ofset kerja secara manual yang kerap, dan menambah masa henti tersembunyi yang jarang diambil kira oleh anggaran masa kitaran.

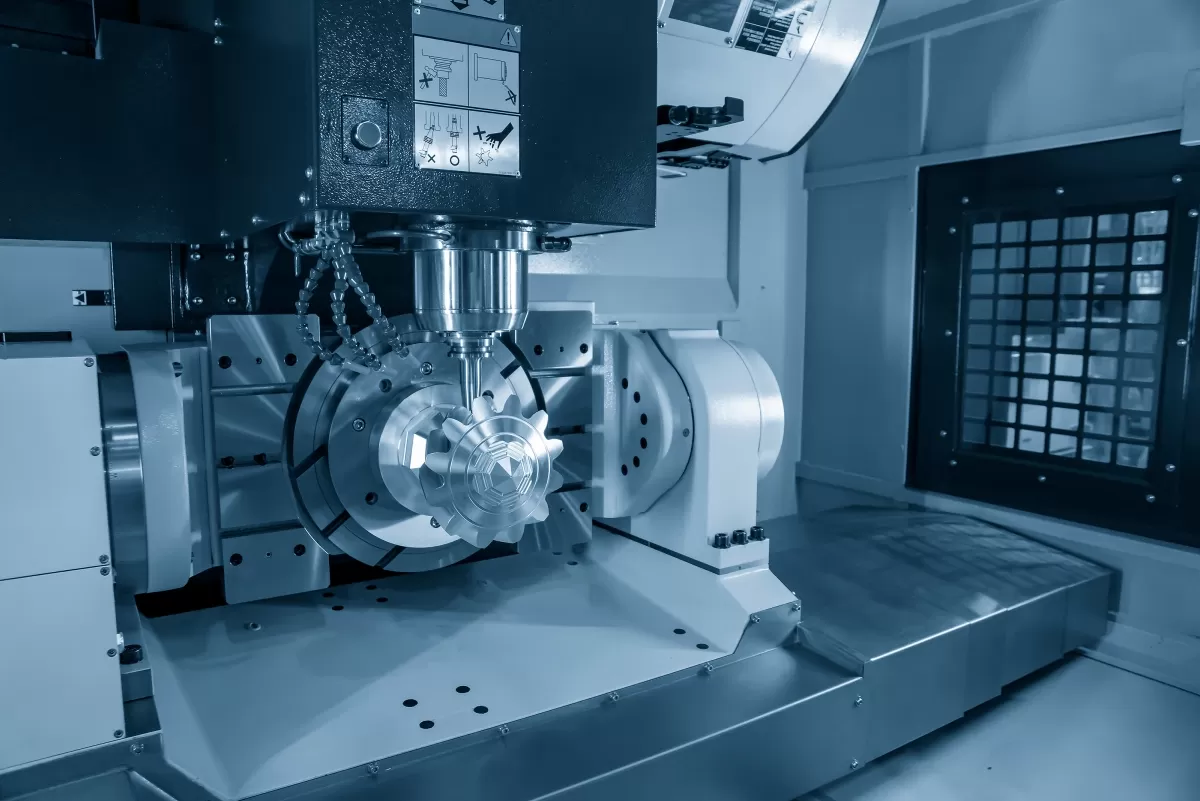

Pemesinan Serentak 5-Paksi Penuh

Pemesinan 5-paksi sebenar memastikan semua lima paksi secara aktif menginterpolasi dan bergerak semasa pemotongan.

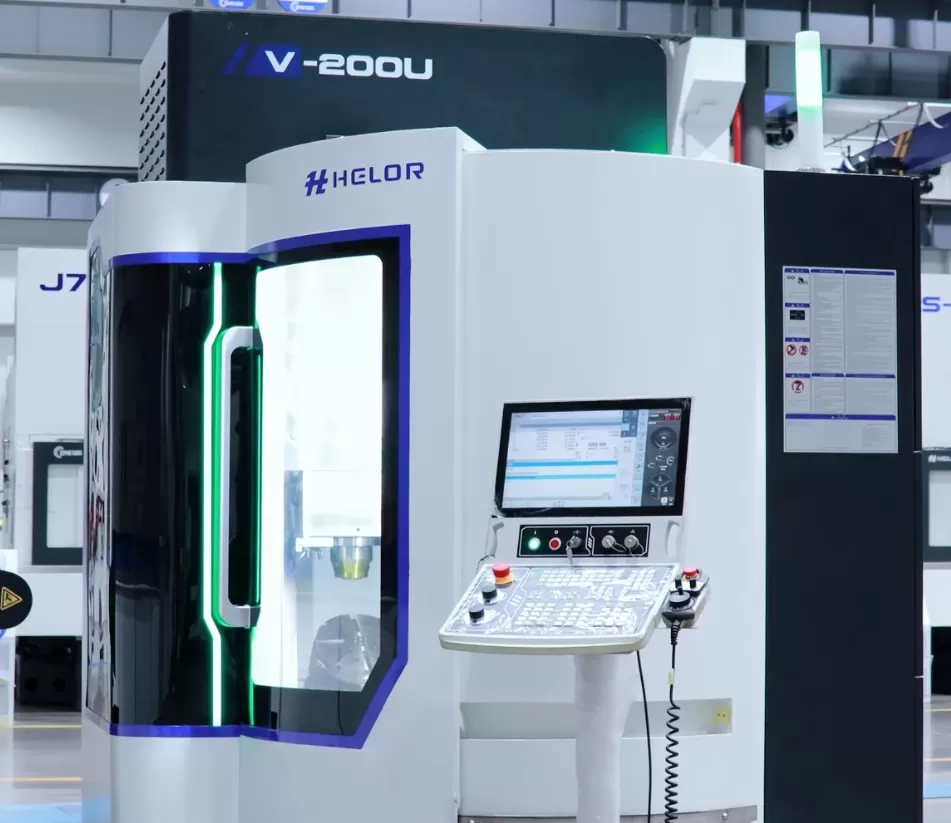

• Bagaimana ia berfungsi:Setiap Taikanpusat pemesinan cnc 5-paksiberoperasi pada seni bina CNC asli yang menampilkanRTCP (Titik Pusat Alat Diputar)kawalan.

• Kelebihannya:Kawalan secara berterusan mengira ofset ruang hujung alat yang disebabkan oleh pergerakan putar dalam masa nyata. Ia secara automatik mengimbangi panjang pangsi spindel dan geometri meja. Hujung alat mengikuti kontur yang diprogramkan dengan sempurna—walaupun ketika bahan kerja berayun dan berputar melalui lengkung kompleks dan majmuk.

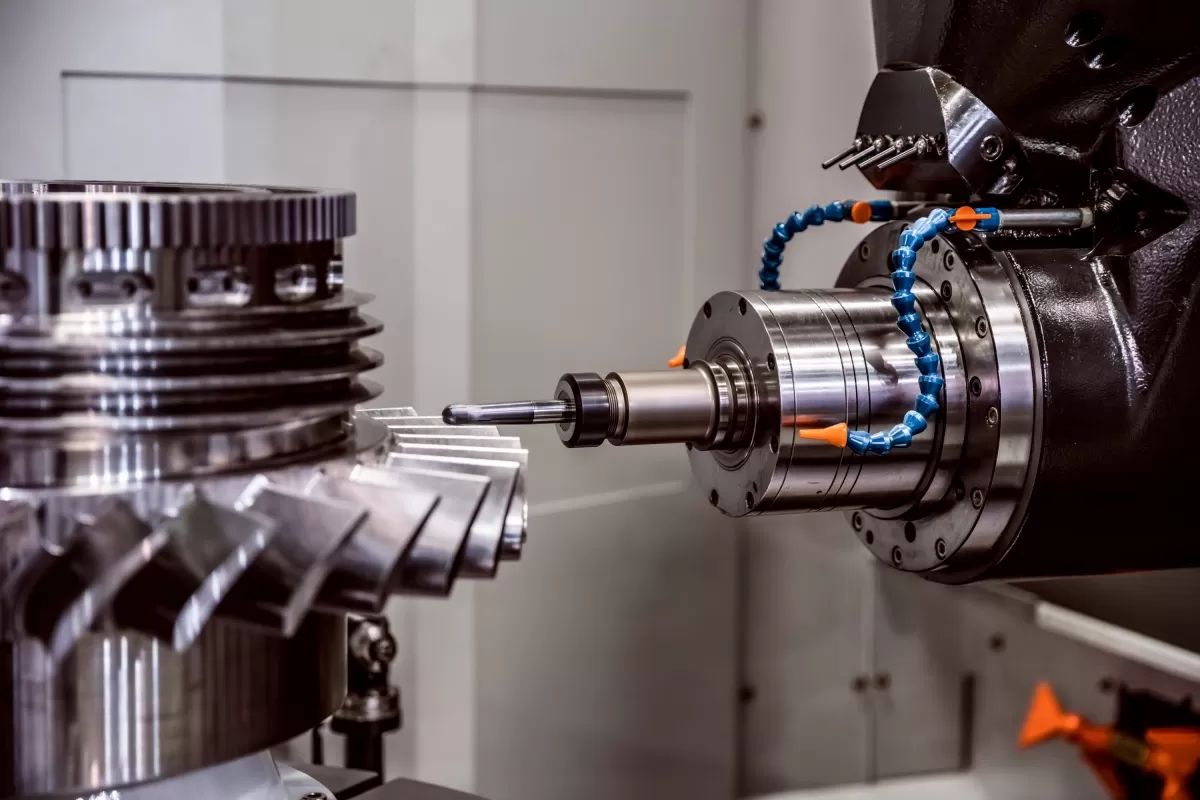

2. Geometri & Kualiti Permukaan: Kontur Kompleks lwn Satah Ringkas

Pilihan anda antara kedua-dua teknologi ini secara langsung memberi kesan kepada kemasan permukaan dan masa kitaran bahagian siap anda.

Had Pemesinan 3+2

Persediaan 3+2 cemerlang dengan bahagian prismatik—seperti penutup perumah atau blok manifold—yang memerlukan pemesinan pada pelbagai muka rata. Anda mengindeks bahagian tersebut, kemudian menggerudi, mengetuk, atau membuat poket dengan cekap.

Walau bagaimanapun, apabila dipaksa untuk mengendalikan permukaan bentuk bebas seperti bilah pendesak, implan ortopedik, atau komponen struktur aeroangkasa, logiknya menjadi tidak berkesan:

• Oleh kerana ia tidak dapat melaraskan sudut alat secara berterusan berbanding permukaan melengkung, sistem CAM mesti menghampiri bentuk menggunakan tampalan laluan alat 3-paksi diskret.

• Ini mewujudkan sehingga40% pertindihan laluan alat, bermakna mesin menghabiskan hampir separuh masanya memotong semula bahan yang sama.

• Hasilnya adalah "garisan saksi" yang kelihatan dan kemasan permukaan yang lebih kasar, memerlukan penggilapan tangan manual yang mahal kemudiannya.

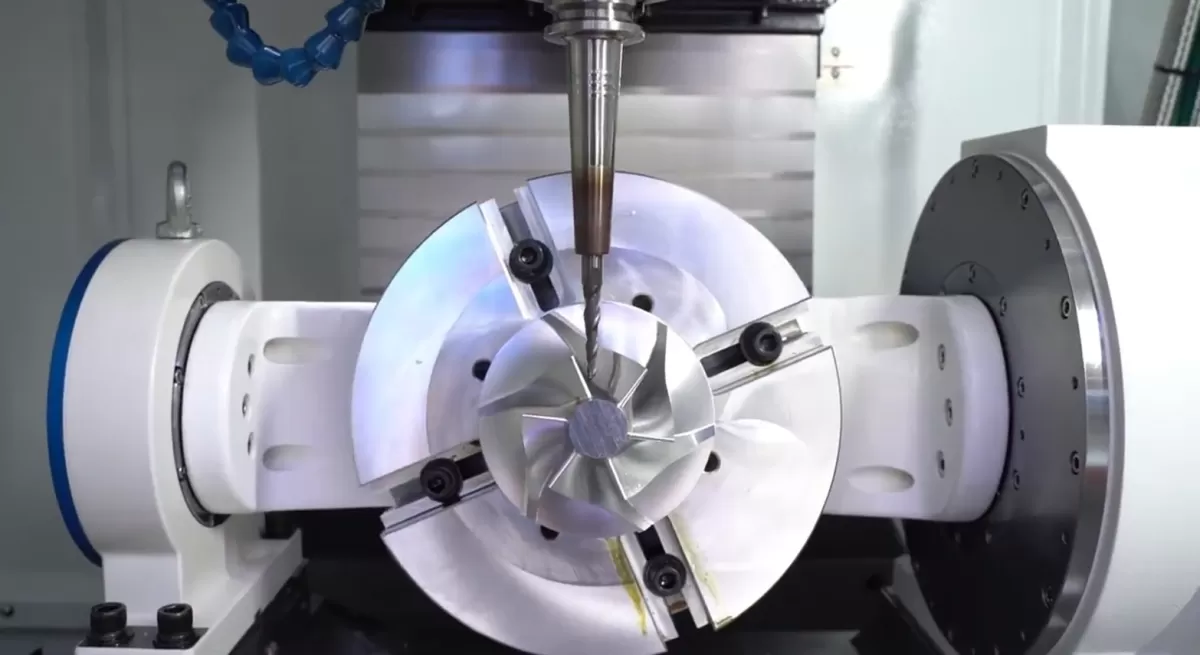

Kecekapan 5-Paksi Sebenar

Platform serentak 5-paksi Taikan menghapuskan operasi sekunder ini dengan menggabungkan pemegangan kerja pelbagai langkah ke dalam satu aliran kerja yang lancar.

• Kecekapan Persediaan Tunggal:Pada komponen kompleks seperti perumah kuasa kenderaan elektrik, lebih daripada sepuluh operasi berbeza—termasuk pengilangan kontur berterusan dan penggerudian bersudut—diselesaikan dalamsatu pengapitan tunggal.

• Integriti Permukaan Unggul:Orientasi alat menyesuaikan secara dinamik kepada kontur permukaan, mengekalkan beban cip yang malar dan kelajuan pemotongan optimum. Ini menghapuskan tanda campuran, memberikan kemasan permukaan yang mulus terus dari mesin.

• Akses Rongga Dalam:Reka bentuk spindel hidung panjang kami digandingkan dengan meja putar buaian berketegaran tinggi membolehkan alat pemotong yang lebih pendek dan lebih tegar memasuki rongga dalam dengan mudah, meningkatkan kadar penyingkiran logam dan kestabilan alat.

3. Ekonomi Tersembunyi: Nilai Kitaran Hayat lwn Harga Pendahuluan

Walaupun mesin 3+2 menawarkan harga pelekat awal yang lebih rendah, ia sering memperkenalkan perbelanjaan operasi tersembunyi yang secara senyap menghakis margin keuntungan anda dari semasa ke semasa.

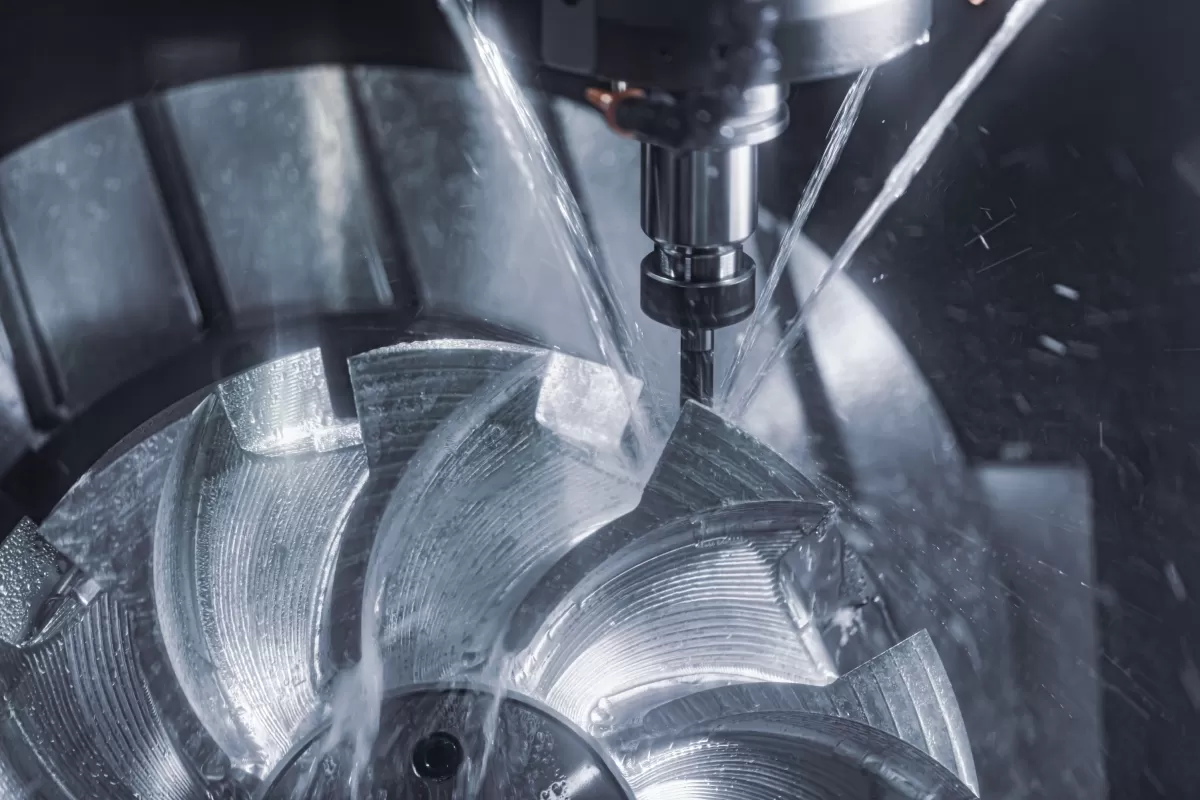

Di Mana 3+2 Secara Senyap-senyap Mengurangkan Keuntungan:

• Pertambahan Lekapan:Memesin bahagian dengan lima muka bersudut berbeza sering memerlukan pelbagai lekapan khusus atau persediaan pemegangan kerja yang kompleks. Ini meningkatkan masa kejuruteraan, kos bahan, dan buruh penentukuran yang berterusan.

• Kehausan Alat Dipercepat:Oleh kerana paksi alat dikunci dalam persediaan 3+2, bengkel terpaksa menggunakan kilang hujung jangkauan panjang, tolok lanjutan untuk mengakses ciri dalam tanpa berlanggar. Alat yang lebih panjang ini sangat cenderung kepada pesongan, getaran, dan kegagalan pramatang.

• Risiko Kualiti Operator:Setiap penempatan semula manual dan pelarasan lekapan memperkenalkan ralat manusia. Kadar skrap pasti meningkat apabila bergantung pada campur tangan operator manual dan bukannya kinematik mesin automatik.

Bagaimana Taikan 5-Paksi Penuh Menulis Semula Perkiraan:

Mesin serentak 5-paksi Taikan direka bentuk untuk menurunkanjumlah kos setiap bahagian, memaksimumkan pulangan pelaburan jangka panjang anda:

• Masa Melahu Diminimumkan:Dilengkapi dengan majalah alat pantas yang mempunyaimasa pertukaran cip-ke-cip 2 saat, mesin kami memastikan spindel terus berjalan dengan gangguan minimum.

• Pemegangan Kerja Dipermudahkan:Oleh kerana RTCP mengendalikan transformasi koordinat dinamik secara automatik, operator tidak perlu memusatkan bahan kerja dengan sempurna pada garisan tengah trunion. Ini mengurangkan masa persediaan dari jam ke minit.

• Hayat Alat Lebih Panjang:Dengan mencondongkan bahan kerja secara dinamik, mesin membolehkan penggunaan alat pemotong yang lebih pendek dan tegar. Ini secara drastik mengurangkan pesongan alat, memanjangkan hayat alat, dan menurunkan perbelanjaan bahan habis guna bulanan anda.

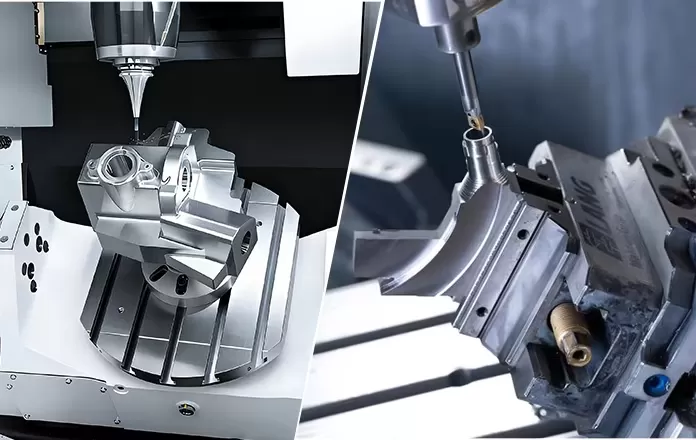

4. Kelebihan Taikan: Dibina untuk Produktiviti Dunia Sebenar

Di Taikan Machine, kami tidak hanya memasang meja putar pada platform 3-paksi standard. Pusat pemesinan serentak 5-paksi kami direka dari awal dengan seni bina CNC asli bersepadu. Model kinematik, gelung servo, dan algoritma RTCP disegerakkan dengan sempurna untuk melaksanakan interpolasi lengkung ruang yang tanpa cacat cela tanpa gagap atau sisihan mikro.

Sebagai sebuah syarikat tersenarai awam dengan infrastruktur sokongan global yang kukuh,taikanmenyampaikan teknologi 5-paksi yang teruji pengeluaran yang sangat mudah diakses oleh perusahaan kecil dan sederhana, bukan hanya gergasi pembuatan peringkat pertama.

Apabila reka bentuk bahagian berkembang ke arah dinding yang lebih nipis, struktur organik, dan toleransi yang lebih ketat, penyegerakan 5-paksi sebenar bukan lagi satu kemewahan—ia adalah garis asas untuk kekal berdaya saing. Lihat melangkaui harga pembelian awal dan nilai jumlah nilai kitaran hayat. Apabila semua lima paksi hidup dan disegerakkan, kerumitan tidak lagi menjadi cabaran dan menjadi kelebihan tidak adil anda.

5. Soalan Lazim

1) Apakah perbezaan asas antara pemesinan serentak 5-paksi sebenar dan pemesinan paksi 3+2?
3+2 mengunci paksi putar pada kedudukan dan memotong hanya dengan X, Y, dan Z, membina laluan alat daripada langkah-langkah statik bersegmen. Mesin serentak 5-paksi penuh Taikan memastikan semua lima paksi terkoordinasi semasa pemotongan, menggunakan RTCP untuk mengimbangi hujung alat secara dinamik untuk satu gerakan berterusan yang mengalir.

2) Adakah pemesinan paksi 3+2 masih mempunyai tempat yang sah di bengkel moden?
Ya—ia kekal cekap untuk bahagian prismatik di mana ciri berserenjang dengan beberapa muka bersudut. Namun, sebaik sahaja geometri anda merangkumi permukaan bentuk bebas atau rongga dalam, sebuahpusat pemesinan 3 paksiyang beroperasi dalam konfigurasi 3+2 mencapai siling kinematik yang teknologi serentak 5-paksi tulen dibina untuk ditembusi.

3) Apakah RTCP?
RTCP (Titik Pusat Alat Diputar) adalah algoritma kawalan masa nyata yang secara automatik mengimbangi sesaran hujung alat setiap kali paksi putar bergerak. Pembetulan dinamik itulah yang membolehkan mesin 5-paksi Taikan mengekalkan ketepatan volumetrik dalam domain ±0.005 mm, satu jalur toleransi yang kedudukan statik 3+2 tidak dapat mengekalkan dengan pasti merentasi pelbagai persediaan sudut.

4) Mengapa 5-paksi penuh menghasilkan kemasan permukaan yang lebih baik pada kontur kompleks?
3+2 memaksa sistem CAM untuk menghampiri permukaan bentuk bebas dengan tampalan sudut tetap, sering menyebabkan sehingga 40% pertindihan laluan alat dan kekasaran permukaan tersekat sekitar Ra 6.3 µm. 5-paksi penuh mengekalkan alat tegak lurus terhadap permukaan dalam satu sapuan tanpa gangguan, memberikan integriti permukaan yang jauh lebih tinggi dan kerap menghapuskan pengadunan manual.

5) Bukankah mesin 5-paksi penuh jauh lebih mahal? Bagaimana saya mewajarkan pelaburan tersebut?
Harga pendahuluan adalah lebih tinggi, tetapi 3+2 menyembunyikan kos yang besar dalam lekapan khusus, kehausan alat yang lebih cepat daripada pemotong tolok panjang, dan persediaan manual berulang. Dengan menggabungkan pelbagai operasi ke dalam satu pengapitan dengan masa cip-ke-cip yang lebih pantas, mesin serentak 5-paksi Taikan biasanya menghasilkan jumlah kos yang lebih rendah setiap bahagian sepanjang kitaran hayatnya.

6) Apakah aplikasi yang paling mendapat manfaat daripada mesin serentak 5-paksi penuh Taikan?
Mana-mana bahagian yang pada masa ini memerlukan pelbagai persediaan, pengadunan kontur, atau akses rongga dalam—pendesak aeroangkasa, perumah kuasa EV, implan perubatan, dan rongga acuan ketepatan mendahului senarai. Jika kerumitan lekapan dan buruh kemasan tangan sedang menghimpit margin anda, anda telah pun memasuki wilayah 5-paksi penuh.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
