8 Kegagalan Mesin CNC Utama dan Cara Mengatasinya

Dalam dunia pembuatan mekanikal yang sangat automatik, operasi stabil bagi Alat Mesin CNC (Kawalan Berangka Komputer) merupakan pemacu langsung kepada pengeluaran dan ketepatan pemesinan. Ketika industri beralih ke arah Pembuatan Pintar, diagnosis kerosakan peralatan sedang berkembang daripada "penyelenggaraan reaktif" tradisional kepada "penyelenggaraan ramalan" yang dipacu data.

Bagi jurutera perkhidmatan lapangan dan pengurus bengkel, menghadapi kod penggera atau anomali pemesinan memerlukan lebih daripada sekadar pembaikan pantas; ia menuntut pemahaman mengenai mekanisme asas. Artikel ini menyediakananalisis punca akarmengenai lapan kerosakan lazim alat mesin CNC. Kami akan meneroka punca asas, logik diagnostik, dan penyelesaian sistemik untuk membantu perniagaan memaksimumkan Keberkesanan Peralatan Menyeluruh (OEE).

1. Kegagalan Sistem CNC: Diagnosis Bersama Perkakasan dan Perisian

Mekanisme Kegagalan:
Sistem CNC merupakan "otak" mesin tersebut. Pembekuan sistem atau skrin hitam biasanya dicetuskan oleh litar pemasa pengawas perkakasan, logik perisian sistem yang rosak, atau kehilangan parameter kritikal. Paparan kod penggera adalah fungsi diagnosis kendiri sistem yang mengenal pasti anomali tertentu.

Diagnosis & Penyelesaian Mendalam:

• Peringkat Perkakasan:Pertama, sahkan kestabilan bekalan kuasa (DC 5V/24V) ke unit NCU atau PCU. Tukaran voltan boleh menyebabkan operasi CPU yang tidak menentu. Jika kerosakan berterusan selepas but semula, periksa voltan bateri papan utama; voltan rendah boleh menyebabkan kehilangan parameter dalam SRAM (Ingatan Capaian Rawak Statik).

• Perisian & Parameter:Untuk kegagalan permulaan sistem, pertimbangkan "pembersihan total" atau permulaan (contohnya, set semula NCK pada kawalan Siemens atau pembersihan PSRAM pada FANUC). Untuk menyelesaikan penggera palsu, gunakan fungsi pemantauan rajah tangga PLC (Pengawal Logik Boleh Atur Cara). Mengesan keadaan isyarat (melalui jadual status antara muka I/O) membolehkan pengenalpastian pantas sensor input luaran atau penggerak yang rosak.

• Wawasan Industri:Sistem CNC kelas atas moden menampilkan diagnostik jarak jauh bersepadu. Dengan memantau log sistem secara masa nyata melalui Internet Benda Industri (IIoT), juruteknik boleh melakukan pelarasan parameter jarak jauh dan menambal kelemahan.

2. Kerosakan Spindel: Analisis Getaran dan Pengoptimuman Pemacu

Mekanisme Kegagalan:
Sebagai teras kuasa mesin, getaran spindel yang tidak normal selalunya berpunca daripada ketidakseimbangan mekanikal (cth., imbangan dinamik alat/pemegang yang tidak baik), kehausan galas (menyebabkan kelegaan bertambah), atau kehilangan ketegangan dalam komponen pemacu (tali pinggang/gear). Kelajuan yang tidak stabil biasanya berkaitan dengan parameter gelung kelajuan yang tidak betul dalam pemacu servo atau gangguan isyarat suap balik daripada pengekod.

Diagnosis & Penyelesaian Mendalam:

• Diagnosis Mekanikal:Gunakan penganalisis getaran untuk mengesan frekuensi ciri galas spindel, membezakan antara pelinciran yang buruk (getaran frekuensi tinggi) dan kelesuan litar galas (hentaman frekuensi rendah). Untuk pemacu tali pinggang, periksa ketegangan berdasarkan spesifikasi pengeluar menggunakan meter ketegangan.

• Diagnosis Elektrikal:Untuk naik turun kelajuan, tumpukan pada kabel suap balik pengekod. Pastikan ia menggunakan pelindung pasangan pilin dan mempunyai pembumian khusus untuk mengelak gangguan. Laksanakan fungsi "Penalaan Auto" pada pemacu untuk mengoptimumkan parameter PID gelung kelajuan dan arus, memadankan ciri motor dengan beban mekanikal secara sempurna.

• Keutamaan Penyelenggaraan:Untuk spindel bermotor, patuhi dengan ketat jenis pelincir yang ditentukan dan selang pelinciran semula. Penggunaan gris yang berlebihan boleh sama mudarat seperti kekurangan gris, menyebabkan pelesapan haba yang lemah dan kesendatan.




3. Kerosakan Sistem Pemacu Suapan: Pampasan Main Balik dan Padanan Servo

Mekanisme Kegagalan:
Fenomena "lekat-gelongsor" paksi (gerakan tersentak) pada asasnya disebabkan oleh perbezaan ketara antara pekali geseran statik dan dinamik atau ketegaran sistem servo yang tidak mencukupi untuk kestabilan kelajuan rendah. Ketidaktepatan penentududukan biasanya dikaitkan dengan kehausan dalam transmisi mekanikal (cth., prabeban skru bola yang berkurang, sambungan longgar) atau ralat ikut yang ditetapkan dengan tidak betul dalam sistem servo.

Diagnosis & Penyelesaian Mendalam:

• Pampasan Mekanikal: Sahkan ketepatan penentududukan dan kebolehulangan secara berkala menggunakan interferometer laser. Pampas zon mati pembalikan dengan memasukkan nilai yang diukur melalui parameter "Pampasan Main Balik" CNC. Jika main balik berlebihan (biasanya > 0.02-0.03 mm), periksa prabeban skru bola atau ganti komponen yang haus.

• Pengoptimuman Servo: Untuk kes penggera melebihi perjalanan, selain pemulihan manual, periksa parameter had lembut (cth., parameter FANUC 1320/1321) dan kebolehpercayaan suis had perkakasan.

• Penyelenggaraan Ketepatan: Pada mesin tugas berat, sahkan kefungsian sistem pelinciran landasan. Kegagalan pelinciran terus memusnahkan lapisan minyak pada landas, menyebabkan fenomena lekat-gelongsor dan kehausan pramatang.

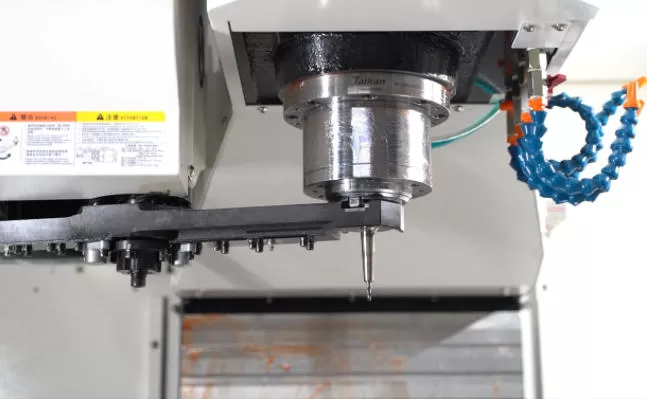

4. Kerosakan Sistem Pertukaran Alat: Analisis Logik Aliran Isyarat dan Sambungan Mekanikal

Mekanisme Kegagalan:
Kerosakan Penukar Alat Automatik (ATC) dalamalat mesin CNCselalunya berpunca daripada interaksi kompleks isu mekanikal dan elektrikal. Kegagalan untuk mencengkam alat biasanya disebabkan oleh spring cakera yang lesu dalam mekanisme drawbar atau lejang silinder tarik yang tidak mencukupi. Sementara itu, kesesakan semasa pertukaran alat disebabkan oleh isyarat saling kunci yang salah yang mengganggu operasi berurutan seperti menyengetkan pot dan putaran atau pemanjangan lengan manipulator..

Diagnosis & Penyelesaian Mendalam:

• Logik Pneumatik/Hidraulik: Periksa suis tekanan dalam sistem pneumatik untuk pengaktifan yang betul. Periksa gelendong injap solenoid hidraulik untuk kesendatan. Untuk drawbar hidraulik, periksa paras bendalir dan pengedap untuk kebocoran dalaman yang boleh mengurangkan daya cengkam.

• Saling Kunci Isyarat: Gunakan paparan status PLC untuk memantau urutan pertukaran alat. Sekiranya berlaku alat terjatuh, utamakan pemeriksaan sensor kedudukan lengan manipulator (cth., suis magnet atau kehampiran) untuk kerosakan atau kelewatan isyarat. Sahkan orientasi spindel adalah tepat dan konsisten.

• Penjajaran Ketepatan: Penjajaran antara lengan manipulator, pot alat, dan spindel mesti dikekalkan dalam toleransi tahap mikron. Gunakan alat induk atau tolok tetapan untuk penentukuran asalan lengan yang tepat.

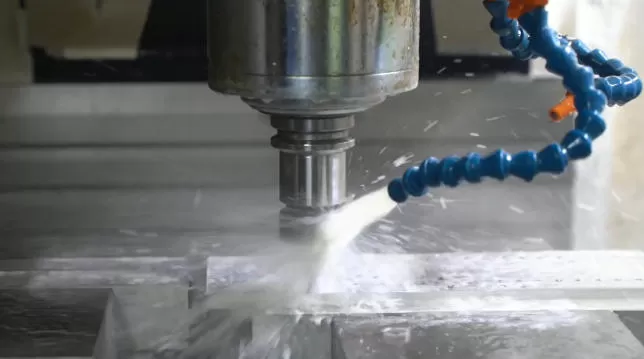

5. Kerosakan Sistem Penyejukan: Pemantauan Aliran dan Penapisan

Mekanisme Kegagalan:
Kegagalan sistem penyejukan selalunya berpunca daripada "tersumbat." Serpihan (tatal) yang terkumpul dalam penyejuk boleh menyumbat saluran atau merosakkan pendesak pam. Tersekat beban lebih motor biasanya disebabkan oleh pam yang tersangkut atau kehilangan fasa dalam bekalan kuasa.

Diagnosis & Penyelesaian Mendalam:

• Pemeriksaan Elektrikal: Ukur rintangan tiga fasa motor pam penyejuk untuk keseimbangan dan periksa rintangan penebat. Untuk pam yang tidak bermula, selain memeriksa kuasa utama, pastikan geganti beban haba tidak tersandung dan perlu diset semula.

• Pengurusan Bendalir: Langkah utama adalah membersihkan tangki penyejuk dan mengganti/membersihkan penapis. Untuk kebocoran saluran, tentukan sama ada ia disebabkan oleh sambungan longgar atau degradasi hos akibat kakisan penyejuk. Melaksanakan suis paras dan penderia aliran menyediakan pemantauan masa nyata untuk mengelakkan bahan kerja terbakar akibat kekurangan penyejuk.

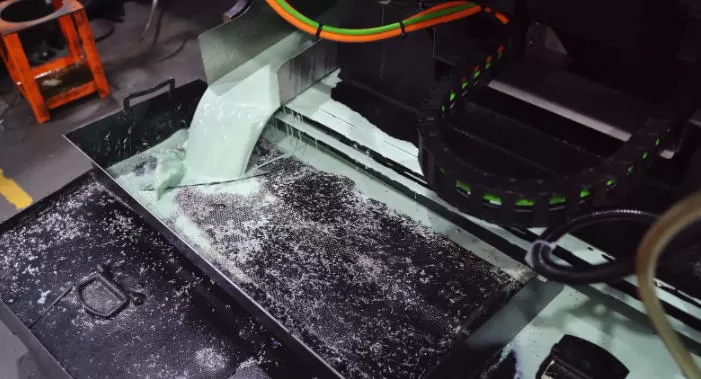

6. Kerosakan Penghantar Tatal: Beban Lampau Daya Kilas dan Kesesakan Mekanikal

Mekanisme Kegagalan:
Penghantar tatal (biasanya jenis tali pinggang engsel atau skru) gagal apabila motor tidak berjalan (isu kuasa/elektrikal) atau apabila tatal gagal dikeluarkan dengan cekap (beban lampau mekanikal). Beban lampau ini selalunya disebabkan oleh isipadu pemotongan yang terlalu tinggi atau rantai tergelincir dan tersangkut akibat ketegangan yang tidak betul.

Diagnosis & Penyelesaian Mendalam:

• Pengendalian Beban Lampau:Apabila penggera penghantar berlaku, pertama sekali bersihkan sebarang tatal terkumpul dari salur masuk dan keluar. Putarkan aci motor (atau gandingan) secara manual untuk menentukan sama ada mekanisme tersebut tersangkut secara mekanikal.

• Penyelenggaraan Mekanikal:Periksa tali pinggang engsel untuk kehausan dan laraskan ketegangan rantai mengikut manual (cth., sesetengahcnc vmc machinesmenentukan kelonggaran tali pinggang 6–10 mm). Beban lampau berterusan boleh memutuskan fius motor pemacu atau merosakkan pembatas daya kilas.

• Integrasi Automasi:Atur cara penghantar untuk berjalan secara berselang-seli diselaraskan dengan kitaran pemesinan, mencegah lonjakan tatal yang banyak yang boleh membebankan sistem.

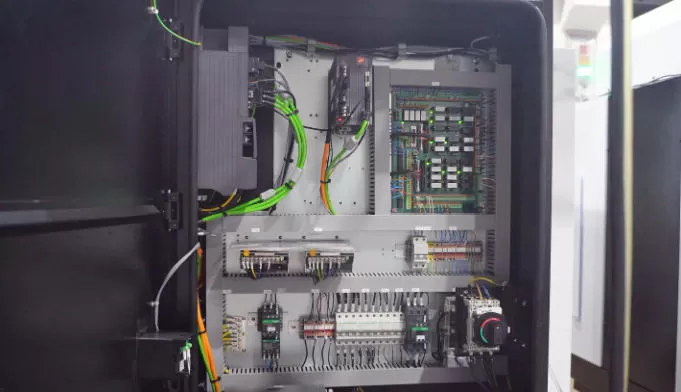

7. Kerosakan Sistem Elektrik: Penindasan Bunyi Bising dan Penuaan Komponen

Mekanisme Kegagalan:
Kerosakan elektrik selalunya adalah yang paling rawak. Sentuhan penyentuh yang berlubang menyebabkan litar berselang, manakala gegelung geganti yang gagal boleh menyebabkan litar kawalan mati. Selain kegagalan komponen, Gangguan Elektromagnet (EMI) adalah punca utama, sering merosakkan isyarat pengekod dan menyebabkan "gagap" paksi atau hanyutan kedudukan.

Diagnosis & Penyelesaian Mendalam:

• Pemeriksaan Peringkat Komponen:Gunakan multimeter untuk mengukur penurunan voltan pada sesentuh untuk memeriksa rintangan yang berlebihan. Untuk bekalan kuasa mod suis, ukur voltan keluaran untuk riak yang berlebihan.

• Langkah Penindasan Bunyi Bising:Patuhi dengan ketat amalan pendawaian yang memisahkan kabel isyarat daripada kabel kuasa. Untuk pemacu (VFD) yang menyebabkan gangguan, pasang penapis EMC pada input kuasa dan pastikan rintangan bumi mesin kurang daripada 1 Ω.

• Pemantauan Ramalan:Menggunakan termografi inframerah untuk mengimbas kabinet elektrik boleh mengenal pasti "titik panas" yang disebabkan oleh sambungan yang lemah atau komponen yang gagal sebelum ia menyebabkan penutupan.




8. Kerosakan Ketepatan: Mengimbangi Ralat Geometri dan Terma

Mekanisme Kegagalan:
Kegagalan untuk memenuhi toleransi bahagian adalah isu kompleks dan pelbagai segi. Ia boleh berpunca daripadakehilangan ketepatan geometri(cth., perubahan aras mesin, kelurusan landasan yang haus),pesongan sistem proses(tolak balik alat/bahan kerja), atauralat terma(pertumbuhan spindel, pengembangan terma skru bola).

Diagnosis & Penyelesaian Mendalam:

• Penentukuran Geometri: Gunakan aras elektronik dan interferometer laser untuk mengesahkan ketepatan geometri asas (cth., kerataan meja, ketegaklurusan spindel ke paksi). Jika di luar toleransi, tindakan pembetulan merangkumi daripada pengikisan ketepatan hingga melaraskan tapak perata.

• Pampasan Ralat Terma: Untuk hanyutan dimensi semasa pengeluaran jangka panjang, laksanakan pampasan ralat terma. Ini melibatkan meletakkan penderia suhu (cth., PT100 RTD) pada titik utama, mencipta model deformasi terma (cth., menggunakan rangkaian neural), dan sistem CNC mengimbangi gerakan paksi secara masa nyata.

• Pengoptimuman Proses: Periksa kehausan alat (yang boleh dipantau melalui beban spindel), dan sahkan parameter pemotongan (kelajuan, suapan, kedalaman pemotongan) adalah optimum untuk mengelakkan getaran atau pesongan yang disebabkan oleh proses.




9. Kesimpulan

Landskap diagnosis kerosakan mesin CNC sedang melangkah dengan kukuh ke era baharu yang dipacu data. Dengan menggabungkan pemahaman mendalam tentangmekanisme fizikaldenganteknik pemprosesan isyaratlanjutan (seperti analisis getaran dan analisis tandatangan arus motor), jurutera bukan sahaja boleh menyelesaikan isu sedia ada dengan lebih pantas tetapi juga meramal dan mencegah isu masa depan melalui pemantauan keadaan berterusan. Menguasai logik diagnostik yang digariskan di atas adalah langkah utama dalam evolusi daripada "juruteknik penyelenggaraan" kepada "pengurus kesihatan alat mesin."
