Diagnostik Mesin CNC: 12 Tanda Amaran Yang Tidak Boleh Diabaikan

Dalam pembuatan moden, mesin CNC diharapkan dapat memberikan ketepatan yang konsisten, produktiviti tinggi, dan operasi tanpa gangguan. Namun, kebanyakan kegagalan mesin utama tidak berlaku tanpa amaran. Jauh sebelum gelendong gagal, penggera servo muncul, atau mesin berhenti pengeluaran secara tidak dijangka, biasanya terdapat gejala halus yang menunjukkan sesuatu mula bermasalah.

Malangnya, banyak bengkel hanya bertindak selepas kerosakan berlaku. Pada ketika itu, kos pembaikan, kelewatan pengeluaran, dan kapasiti yang hilang boleh menjadi ketara.

Diagnostik mesin CNC yang berkesan memberi tumpuan kepada mengenal pasti tingkah laku mesin yang tidak normal cukup awal untuk mencegah masa henti yang tidak dirancang. Sama ada anda mengendalikan bengkel pemesinan kecil atau kemudahan pengeluaran besar, memahami tanda amaran kemerosotan mesin boleh membantu memanjangkan hayat peralatan dan meningkatkan kecekapan pembuatan keseluruhan.

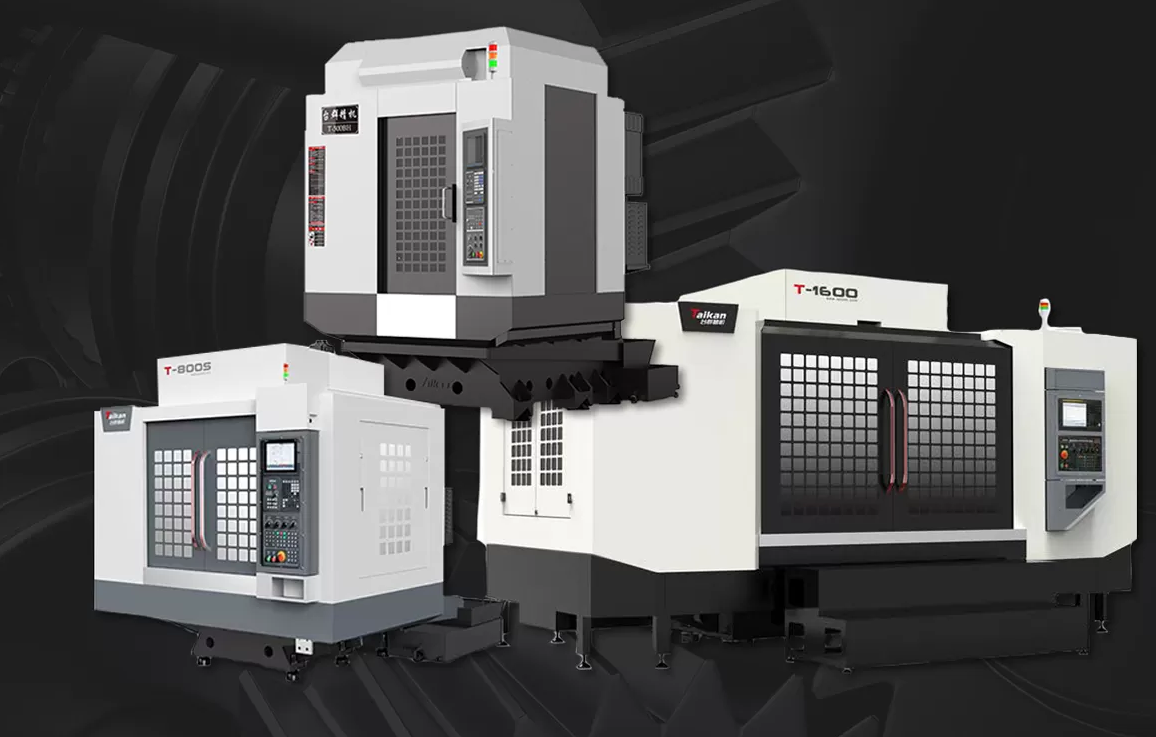

Bagi kemudahan yang menjalankan pusat pemesinan menegak, diagnostik proaktif sering memainkan peranan penting dalam mengekalkan jadual pengeluaran yang stabil dan mengurangkan perbelanjaan penyelenggaraan.

Mengapa Diagnostik Mesin CNC Penting

Mesin CNC moden adalah sistem yang sangat bersepadu yang terdiri daripada gelendong, pemacu servo, skru bebola, landasan pandu, sistem pelinciran, penukar alat, dan pengawal mesin. Masalah pada mana-mana satu komponen ini akhirnya boleh menjejaskan kualiti pemesinan atau kebolehpercayaan mesin.

Dalam banyak persekitaran pengeluaran, terutamanya yang menggunakan, isu komponen tunggal boleh dengan cepat meningkat kepada prestasi pemesinan yang tidak stabil jika tidak dikesan awal.pusat pengilangan menegak

Matlamat diagnostik bukan sekadar mengenal pasti kegagalan—ia adalah untuk mengenali isu yang sedang berkembang sebelum ia menjadi kegagalan.

Program diagnostik yang berkesan boleh membantu pengeluar:

• Mengurangkan masa henti yang tidak dirancang

• Meningkatkan ketepatan pemesinan

• Menurunkan kos penyelenggaraan

• Memanjangkan hayat gelendong dan komponen

• Menambah baik perancangan pengeluaran

• Meningkatkan keberkesanan peralatan keseluruhan (OEE)

Semakin awal masalah dikesan, semakin murah biasanya kos untuk membetulkannya.

Tanda Amaran Kritikal Mesin CNC Yang Memerlukan Perhatian Segera

Tanda amaran ini sering menunjukkan kegagalan mekanikal atau elektrik yang sedang berkembang yang boleh membawa terus kepada masa henti mesin jika diabaikan.

1. Getaran Gelendong Berlebihan

Getaran gelendong selalunya merupakan salah satu petunjuk terawal bahawa mesin CNC sedang mengalami isu mekanikal yang serius.

Pengendali sering menyedari getaran melalui kualiti kemasan permukaan yang merosot, bunyi mesin yang luar biasa, atau kehausan alat yang dipercepatkan. Walaupun getaran kecil mungkin kelihatan tidak berbahaya pada mulanya, operasi berpanjangan boleh memberikan tekanan tambahan pada galas gelendong dan komponen berputar.

Penyebab biasa termasuk:

• Kehausan galas

• Ketidakseimbangan alat

• Pemasangan pemegang alat yang tidak betul

• Ketidakjajaran gelendong

Memantau trend getaran dari semasa ke semasa selalunya lebih bernilai daripada bertindak balas terhadap satu bacaan abnormal. Peningkatan getaran secara beransur-ansur biasanya menunjukkan isu yang sedang berkembang yang perlu disiasat sebelum kerosakan gelendong yang besar berlaku.

2. Pemanasan Lampau Gelendong Berterusan

Semua gelendong menjana haba semasa operasi, terutamanya pada RPM tinggi. Walau bagaimanapun, peningkatan suhu yang tidak normal tidak boleh diabaikan.

Suhu gelendong yang berlebihan sering menunjukkan masalah dalam sistem galas, litar pelinciran, atau mekanisme penyejukan. Jika suhu gelendong terus meningkat melebihi julat operasi normal, kehausan komponen boleh dipercepatkan dengan cepat.

Pengendali harus memberi perhatian kepada:

• Perumah gelendong yang luar biasa panas

• Penggera suhu yang kerap

• Getaran meningkat disertai haba

• Kestabilan pemesinan berkurangan

Menangani pemanasan lampau lebih awal boleh mencegah pembinaan semula gelendong yang mahal dan masa henti yang berpanjangan.

3. Penggera Servo Kerap

Penggera servo adalah antara petunjuk paling biasa bagi isu kawalan mesin yang sedang berkembang.

Walaupun penggera sekali-sekala mungkin disebabkan oleh keadaan operasi sementara, penggera berulang sering menunjukkan masalah asas dalam sistem kawalan gerakan.

Penyebab berpotensi termasuk:

• Beban lampau motor

• Kerosakan pengekod

• Kegagalan pemacu

• Rintangan mekanikal berlebihan

Menetapkan semula penggera berulang kali tanpa mengenal pasti punca utama boleh membolehkan masalah menjadi lebih teruk dan akhirnya membawa kepada pemberhentian mesin.

4. Hanyutan Ketepatan Kedudukan

Mesin yang secara beransur-ansur kehilangan ketepatan kedudukan mungkin terus beroperasi selama berminggu-minggu sebelum isu tersebut menjadi jelas.

Banyak pengeluar mula-mula menemui masalah kedudukan apabila dimensi bahagian mula menghanyut ke arah had toleransi atau pemeriksaan kualiti mendedahkan ketidaktekalan.

Penyebab biasa termasuk:

• Kehausan skru bebola

• Ketidaktepatan pengekod

• Pengembangan terma

• Isu penalaan servo

Oleh kerana ketepatan kedudukan secara langsung mempengaruhi kualiti produk, walaupun sisihan kecil memerlukan siasatan segera.

Isu Prestasi Mesin CNC Yang Mempengaruhi Kualiti Pemesinan

Tanda amaran ini mungkin tidak serta-merta menghentikan pengeluaran, tetapi ia boleh memberi kesan ketara kepada kualiti bahagian dan kecekapan pembuatan.

5. Kehausan Alat Yang Cepat

Pengurangan yang tidak dijangka dalam hayat alat sering menunjukkan masalah berkaitan mesin dan bukannya masalah perkakas sahaja. Apabila alat haus dengan ketara lebih cepat daripada yang dijangkakan, punca utama mungkin melibatkan getaran mesin, runout gelendong, isu ketegaran, atau keadaan pemotongan yang tidak betul. Memantau trend penggunaan alat boleh memberikan gambaran berharga tentang kesihatan mesin dan membantu mengenal pasti isu mekanikal yang sedang berkembang sebelum ia menjadi teruk.

6. Kemasan Permukaan Yang Buruk

Kualiti kemasan permukaan bertindak sebagai penunjuk berharga bagi keadaan keseluruhan mesin.

Mesin yang secara konsisten menghasilkan permukaan licin tetapi tiba-tiba mula menghasilkan tanda gegar, kemasan kasar, atau tekstur tidak konsisten mungkin mengalami ketidakstabilan mekanikal.

Penyebab berpotensi termasuk:

• Getaran gelendong

• Isu pemegang alat

• Kehausan landasan pandu

• Kelonggaran struktur

Perubahan dalam kemasan permukaan sering muncul sebelum gejala mekanikal yang lebih jelas berkembang.

7. Masalah Kebolehulangan

Kebolehulangan mengukur keupayaan mesin untuk menghasilkan keputusan yang sama berulang kali di bawah keadaan yang sama.

Apabila program pemesinan yang sama menghasilkan keputusan yang berbeza-beza, kebolehulangan mesin mungkin semakin merosot.

Penyumbang biasa termasuk:

• Kehausan mekanikal

• Ketidakstabilan terma

• Ketidaktekalan servo

• Perkembangan backlash

Isu kebolehulangan boleh secara beransur-ansur mengurangkan konsistensi produk dan meningkatkan kos kawalan kualiti.

Isu Penyelenggaraan Yang Meningkat Dari Masa Ke Semasa

Masalah ini sering bermula sebagai kebimbangan penyelenggaraan kecil tetapi boleh berkembang menjadi isu kebolehpercayaan utama jika diabaikan.

8. Kerosakan Penukar Alat Automatik (ATC)

Penukar alat automatik adalah penting untuk mengekalkan kecekapan pengeluaran. Pertukaran alat yang perlahan, pertukaran alat yang terlepas, atau ralat kedudukan alat yang berselang-seli mungkin menunjukkan masalah mekanikal atau berkaitan penderia yang sedang berkembang.

Mengabaikan isu ATC awal boleh mengakibatkan gangguan pengeluaran yang tidak dijangka dan usaha penyelesaian masalah yang mahal.

9. Masalah Sistem Bahan Penyejuk

Sistem bahan penyejuk memainkan peranan penting dalam kawalan suhu, pelinciran, dan pemindahan serpihan.

Prestasi bahan penyejuk yang berkurangan boleh menyebabkan:

• Kemasan permukaan yang buruk

• Kehausan alat meningkat

• Herotan terma

• Pengumpulan serpihan

Pemeriksaan rutin pam, penapis, muncung, dan kualiti bahan penyejuk boleh mencegah banyak masalah pemesinan sebelum ia menjejaskan pengeluaran.

10. Kehausan Skru Bebola

Skru bebola bertanggungjawab untuk menukar gerakan putaran kepada pergerakan linear yang tepat. Apabila kehausan meningkat, kedudukan mesin menjadi kurang konsisten dan backlash mungkin mula berkembang.

Tanda amaran biasa termasuk:

• Dimensi tidak konsisten

• Ketidakteraturan pergerakan paksi

• Backlash meningkat

• Ketepatan kedudukan berkurangan

Pemeriksaan berkala membantu mengenal pasti kehausan sebelum ketepatan pemesinan terjejas.

11. Kemerosotan Landasan Pandu

Landasan pandu memberikan kestabilan dan ketegaran yang diperlukan untuk pemesinan ketepatan. Dari masa ke masa, pencemaran, pelinciran yang tidak mencukupi, atau beban berlebihan boleh mempercepatkan kehausan.

Apabila landasan pandu merosot, pengeluar mungkin mengalami:

• Ketegaran berkurangan

• Getaran meningkat

• Ketepatan pemesinan lebih rendah

• Isu kemasan permukaan

Pengurusan pelinciran yang betul kekal sebagai salah satu cara paling berkesan untuk memanjangkan hayat landasan pandu.

12. Ketidakteraturan Sistem Pelinciran

Banyak kegagalan serius mesin CNC boleh dikesan kembali kepada pelinciran yang tidak mencukupi. Apabila sistem pelinciran gagal menyampaikan pengagihan minyak yang betul, komponen kritikal mengalami kehausan dipercepatkan dan geseran meningkat.

Tanda amaran sering termasuk:

• Bunyi mesin yang tidak normal

• Suhu operasi meningkat

• Kehausan komponen meningkat

• Penggera pelinciran

Pemeriksaan pelinciran rutin adalah antara amalan penyelenggaraan pencegahan yang paling mudah dan paling kos efektif yang tersedia.

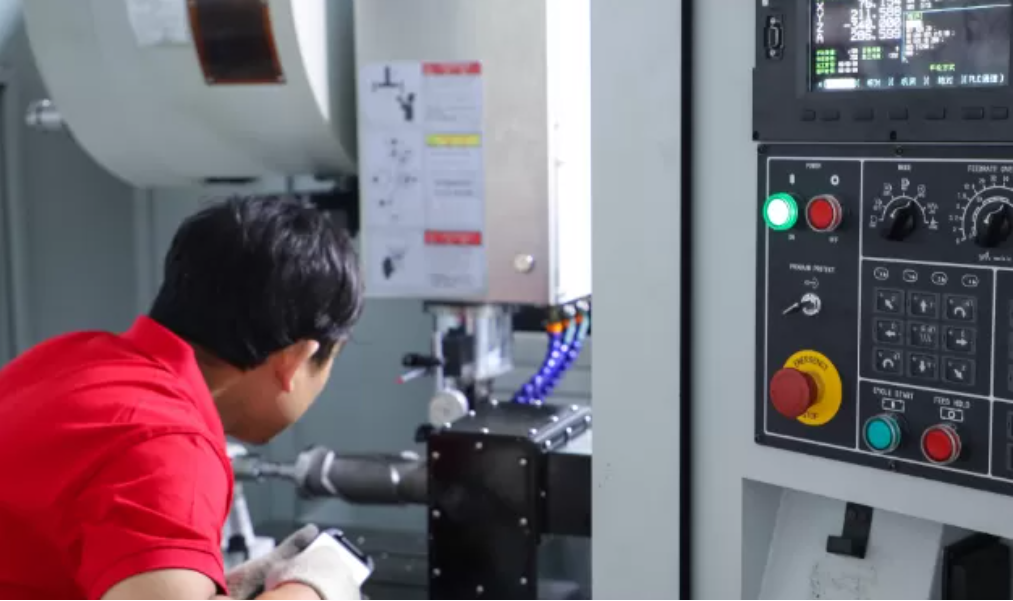

Senarai Semak Pemeriksaan Kesihatan Mesin CNC

Program pemeriksaan berstruktur membantu pasukan penyelenggaraan mengenal pasti masalah yang sedang berkembang sebelum ia menjejaskan pengeluaran.

Kemudahan yang mengendalikansering mendapat manfaat ketara daripada program pemeriksaan berstruktur kerana mesin ini kerap berjalan pada kelajuan gelendong tinggi dan kitaran pengeluaran yang mencabar.pusat penggerudian dan pengilangan

Penyelenggaraan Pencegahan vs Penyelenggaraan Reaktif

Banyak pengeluar masih bergantung pada penyelenggaraan pembetulan, membaiki mesin hanya selepas kegagalan berlaku. Walaupun pendekatan ini mungkin kelihatan kos efektif pada mulanya, ia sering mengakibatkan perbelanjaan jangka panjang yang lebih tinggi.

Pengeluar yang paling berjaya menggabungkan pemeriksaan rutin, pemantauan keadaan, dan strategi penyelenggaraan ramalan untuk mengurangkan kegagalan yang tidak dijangka.

Bagaimana Mesin CNC Moden Menyokong Diagnostik Lanjutan

Apabila pembuatan bergerak ke arah persekitaran kilang pintar, diagnostik mesin menjadi semakin canggih.

Platform CNC moden kini menggabungkan ciri-ciri seperti:

• Pemantauan gelendong masa nyata

• Analisis beban servo

• Pampasan terma

• Pengurusan hayat alat

• Keupayaan diagnostik jarak jauh

• Fungsi penyelenggaraan ramalan

Teknologi ini membolehkan pengeluar mengenal pasti isu yang sedang berkembang lebih awal dan membuat keputusan penyelenggaraan berdasarkan keadaan mesin sebenar dan bukannya selang servis tetap.

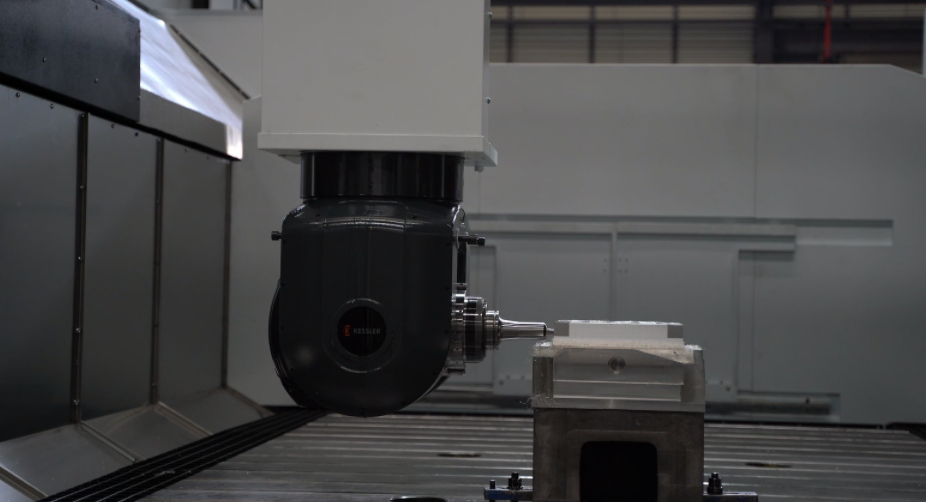

Untuk persekitaran pengeluaran yang lebih besar, sistem pusat pemesinan gantri lanjutan semakin mengintegrasikan teknologi pemantauan pintar yang meningkatkan ketersediaan mesin dan kebolehpercayaan operasi.

Soalan Lazim

Apakah diagnostik mesin CNC?

Diagnostik mesin CNC merujuk kepada proses pemantauan dan analisis prestasi mesin untuk mengenal pasti masalah mekanikal, elektrik, atau sistem kawalan yang sedang berkembang sebelum ia mengakibatkan kegagalan peralatan.

Masalah mesin CNC manakah yang harus ditangani terlebih dahulu?

Isu yang melibatkan getaran gelendong, pemanasan lampau, ketepatan kedudukan, dan penggera servo berulang secara amnya harus menerima keutamaan tertinggi kerana ia boleh dengan cepat membawa kepada masa henti yang besar atau pembaikan yang mahal.

Berapa kerap mesin CNC perlu diperiksa?

Pemeriksaan operasi asas perlu dilakukan setiap hari, manakala pemeriksaan yang lebih komprehensif perlu dijalankan setiap bulan, suku tahunan, dan tahunan bergantung kepada penggunaan mesin.

Bolehkah penyelenggaraan ramalan mengurangkan masa henti mesin CNC?

Ya. Program penyelenggaraan ramalan membantu pengeluar mengenal pasti isu yang sedang berkembang sebelum kegagalan berlaku, mengurangkan masa henti yang tidak dijangka dan meningkatkan kecekapan penyelenggaraan.

Apakah komponen mesin CNC yang paling biasa memerlukan penyelenggaraan?

Galas gelendong, skru bebola, sistem servo, sistem pelinciran, landasan pandu, sistem bahan penyejuk, dan penukar alat automatik adalah antara komponen yang paling kerap diservis.

Kesimpulan

Kebanyakan kegagalan mesin CNC tidak berlaku secara tiba-tiba. Ia berkembang secara beransur-ansur melalui tanda amaran yang boleh dikenal pasti oleh pengendali dan pasukan penyelenggaraan jauh sebelum kerosakan besar berlaku.

Dengan memantau getaran gelendong, pemanasan lampau, ketepatan kedudukan, penggera servo, kehausan alat, prestasi bahan penyejuk, keadaan pelinciran, dan petunjuk kritikal lain, pengeluar boleh mengurangkan masa henti dengan ketara dan meningkatkan kebolehpercayaan peralatan.

Apabila penyelenggaraan ramalan dan pembuatan pintar terus berkembang, diagnostik mesin CNC yang berkesan akan kekal sebagai salah satu strategi paling berharga untuk memaksimumkan prestasi mesin, memanjangkan hayat peralatan, dan melindungi kapasiti pengeluaran.
