Panduan Utama untuk Mendiagnosis & Menyelesaikan Masalah Lengan ATC yang Tersekat pada Pusat Pemesinan

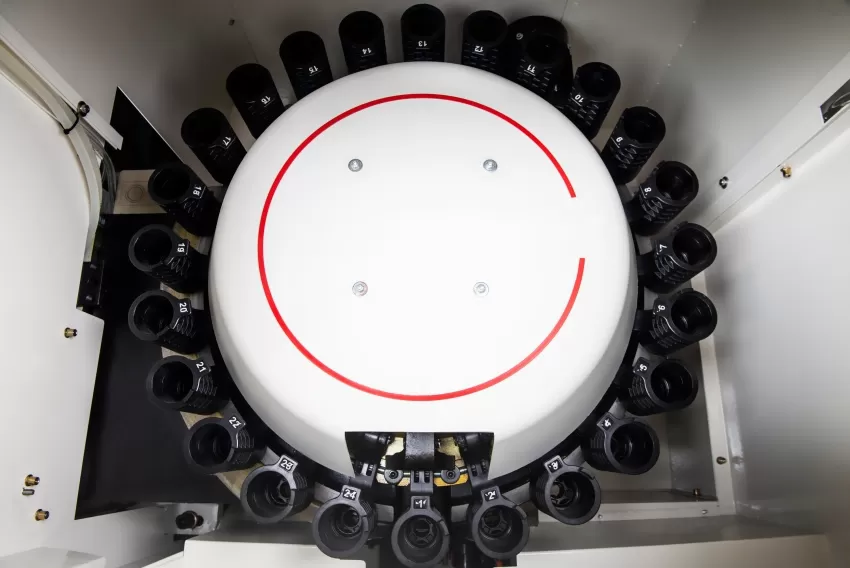

Dalam bidang pembuatan ketepatan, Penukar Alat Automatik (ATC) jenis lengan bagi pusat pemesinan adalah komponen kritikal yang menentukan secara langsung kecekapan pemesinan dan keupayaan operasi berterusan. Apabila berlaku "gangguan penukaran alat" (sering disebut sebagai "pelanggaran penukaran alat" atau "lengan ATC tersekat"), ia bukan sahaja mengganggu kitaran pengeluaran tetapi juga boleh menyebabkan kerosakan yang tidak boleh dipulihkan kepada komponen ketepatan seperti tirus gelendung dan kotak sesondol lengan ATC. Artikel ini menyediakan analisis sistematik tentang punca-punca utama gangguan lengan ATC dari perspektif elektromekanikal dan perisian bersepadu. Ia juga membentangkan prosedur penyelesaian masalah yang standard serta strategi penyelenggaraan pencegahan untuk membantu perniagaan meningkatkan Keberkesanan Peralatan Keseluruhan.

I. Mekanisme dan Analisis Punca Utama Kegagalan Gangguan Penukaran Alat

Gangguan penukaran alat pada dasarnya menunjukkan ketidakpadanan dalam kedudukan ruang, urutan gerakan, atau isyarat status antara lengan ATC, gelendung, dan bekas alat semasa kitaran penukaran alat. Punca-puncanya boleh diringkaskan kepada lima kategori berikut:

1. Faktor Persekitaran Luaran & Gangguan Kuasa

Sistem CNC bergantung pada isyarat kawalan dan sumber kuasa yang berterusan dan stabil semasa pelaksanaan program makro penukaran alat. Kegagalan kuasa secara tiba-tiba, tekanan udara termampat jatuh di bawah nilai terkadar peralatan (biasanya 0.5–0.7 MPa, bergantung pada spesifikasi pengeluar) yang menyebabkan silinder pelepas tersekat tidak berfungsi, atau kehilangan tekanan hidraulik semuanya boleh menyebabkan lengan ATC terhenti di tengah jalan semasa fasa mencengkam atau mengapit, mengakibatkan penguncian mekanikal pada kedudukan pertengahan.

2. Campur Tangan Operator yang Tidak Betul

Jika operator menekan butang Henti Kecemasan (E-STOP) atau RESET semasa kitaran penukaran alat sedang berjalan, ia mengganggu arahan kawalan urutan yang dikeluarkan oleh Pengawal Mesin Boleh Aturcara (PMC). Pada ketika ini, motor lengan ATC terhenti, tetapi komponen seperti injap solenoid dan kedudukan sudut lengan ATC kekal dalam keadaan pertengahan, menghalang sistem daripada pulih secara automatik.

3. Gangguan Mekanikal & Deformasi

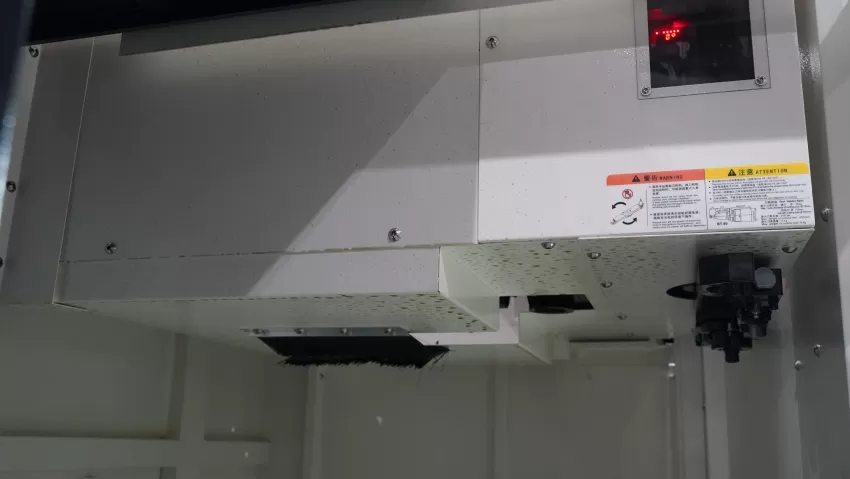

Kesesuaian ketepatan antara permukaan melengkung lengan ATC dan alur V pemegang alat adalah sangat tinggi. Perlanggaran mesin semasa pemesinan, atau alat yang tidak terpasang sepenuhnya dalam bekas alat yang menyebabkan lengan ATC melanggar pemegang alat semasa putaran, boleh mengakibatkan deformasi lengan ATC, longgarnya mekanisme pautan, atau kerosakan pada galas roller di dalam kotak sesondol. Isu-isu ini menyebabkan kesesakan mekanikal.

4. Isu Elektrik & Sisihan Tetapan Parameter

Kedudukan penukaran alat ditentukan oleh gabungan suis jarak dekat (contohnya, kedudukan asal lengan ATC, kedudukan brek, kedudukan cengkam) dan logik PMC atau parameter servo ATC. Ralat boleh berlaku jika kedudukan mutlak hilang disebabkan voltan bateri rendah, jika ofset kedudukan penukaran alat diubah disebabkan kesilapan operasi, atau jika sensor (suis jarak dekat) tidak berfungsi kerana pencemaran minyak atau serpihan. Dalam kes sedemikian, sistem mencetuskan penggera dan membatalkan kitaran penukaran alat kerana gagal menerima isyarat kedudukan yang betul.

Nota:Nombor parameter khusus dan kaedah penetapan untuk kedudukan penukaran alat berbeza mengikut pengeluar peralatan (contohnya, Fanuc, Mitsubishi, Siemens) dan jenis pemacu ATC (hidraulik, servo). Penyelenggaraan di tapak perlu sentiasa merujuk kepada "Tetapan Kedudukan Penukaran Alat" atau "Senarai Parameter ATC" dalam manual peralatan.

5. Haus Mekanikal & Kegagalan Lesu

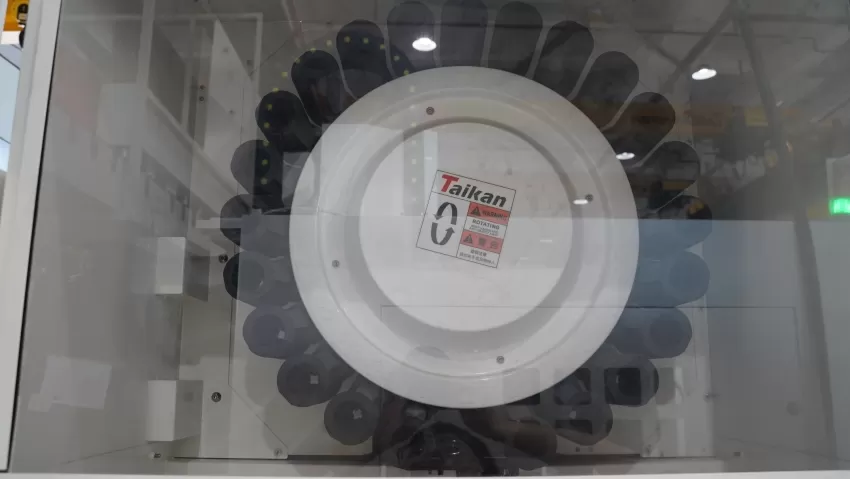

Dalam tempoh lama penukaran alat frekuensi tinggi, komponen seperti permukaan sesondol di dalam kotak sesondol ATC, pin rantai bekas alat, dan mekanisme pengapit alat pada lengan ATC boleh haus. Apabila haus melebihi had toleransi, kebolehulangan gerakan penukaran alat merosot, dengan ketara meningkatkan kemungkinan isu seperti cengkam alat yang tidak betul atau alat terjatuh, yang boleh menyebabkan gangguan.

II. Prosedur Penyelesaian Masalah yang Standard

Apabila gangguan penukaran alat berlaku, ikuti prosedur standard: "Henti Kecemasan & Pengasingan Tenaga → Pengesahan Status → Pengembalian Manual → Pengesahan Isyarat." Elakkan sebarang tindakan paksa atau keras.

1. Henti Kecemasan & Pengasingan Tenaga

Segera tekan butang Henti Kecemasan untuk melumpuhkan pengaktifan motor servo. Jika sumber kuasa pneumatik atau hidraulik hadir, tutup injap tutup yang sepadan untuk mengelakkan yang tidak dijangkaMesin VMCgerakan semasa operasi manual. Sistem kini berada dalam keadaan selamat dan terkunci.

2. Pemerhatian Kerosakan & Diagnosis

Akses skrin diagnostik isyarat PMC dan rekodkan kod penggera semasa serta parameter diagnostik (contohnya, isyarat-F atau isyarat-G). Beri perhatian khusus kepada perkara berikut:

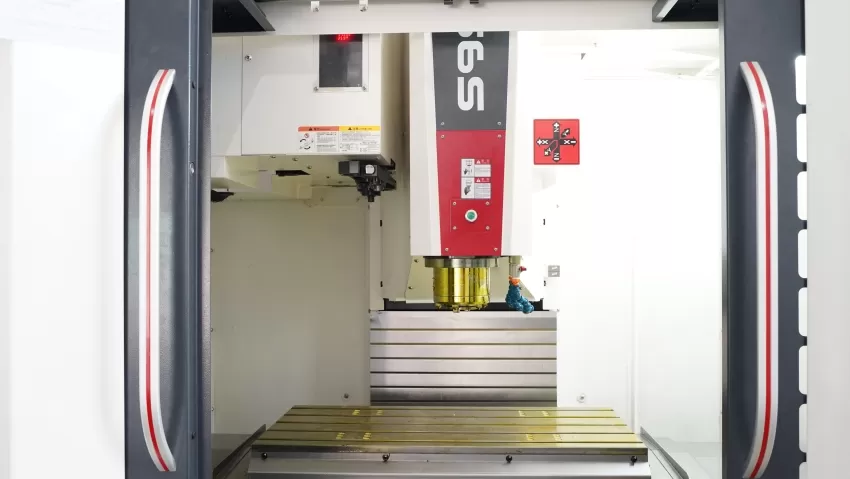

• Adakah lengan ATC berada dalam kedudukan mendatar (kedudukan cengkam) atau kedudukan menegak (kedudukan asal)?

• Adakah suis pelepas gelendung telah dicetuskan?

• Adakah bekas alat telah tercondong sepenuhnya ke bawah (dalam kedudukan sedia)?

Maklumat ini membantu menentukan sama ada gangguan berlaku semasa fasa "cengkam," "apit," atau "kembali ke asal" kitaran penukaran alat.

3. Penempatan Semula Lengan ATC Secara Manual (Kaedah Tetapan Semula Elektrik)

Bagi lengan ATC yang dipacu motor servo, cuba dahulu fungsi "Tetapan Semula Manual Lengan ATC" terbina dalam sistem (biasanya diaktifkan melalui suis PMC atau kod-M). Jika fungsi ini tidak tersedia, ikuti prosedur manual:

• Persediaan:Akses panel kawalan hidraulik atau pneumatik mesin. Gunakan injap penggantian manual (atau gunakan kekunci heksagon untuk menggerakkan gelendong injap solenoid secara manual) untuk memaksa gelendung melepaskan, memastikan lengan ATC tidak dipegang oleh tirus gelendung.

• Operasi Aci Motor:Cari pemacu segi empat (atau slot) di belakang motor lengan ATC. Gunakan sepana khusus yang sesuai untuk memutarkannyaperlahan-lahan dan mantapArah putaran hendaklah mengikut arah asal mekanikal lengan ATC (biasanya mengikut arah jam atau lawan arah jam; rujuk manual peralatan). Jika anda menghadapi peningkatan rintangan secara tiba-tiba, hentikan serta-merta dan periksa kotak sesondol untuk objek asing.

• Pengeluaran Alat:Setelah memutar lengan ATC secara manual supaya ia terlepas dari tirus gelendung atau bekas alat, periksa struktur pencengkam lengan ATC. Bagi lengan dengan mekanisme apit spring, ungkit perlahan klip spring pencengkam menggunakan pemutar skru kepala rata, atau longgarkan skru pengunci pada lengan untuk melepaskan daya apitan pada stud penarik pemegang alat. Semasa melakukan ini, sokong alat dengan satu tangan dan keluarkan dengan berhati-hati dengan tangan yang lain untuk mengelakkannya daripada jatuh dan merosakkan meja kerja atau penutup mesin.

4. Pengesahan Penghormatan dan Ketepatan

Setelah lengan ATC dikembalikan secara manual ke kedudukan asalnya (biasanya menegak), lepaskan butang Henti Kecemasan. Dalam mod MDI, laksanakan kod-M untuk mengembalikan bekas alat ke dalam magazin dan mengembalikan lengan ATC ke kedudukan asalnya. Sahkan bahawa semua lampu penunjuk status adalah normal. Kemudian, lakukan penukaran alat kering (tanpa alat sebenar dalam lengan) untuk memerhati kelancaran gerakan dan dengar sebarang bunyi luar biasa. Jika kedudukan penukaran alat kelihatan tidak betul, tentukur semula kedudukan penukaran menggunakan antara muka parameter yang dinyatakan oleh pembina alat mesin.

Jika langkah-langkah di atas tidak menyelesaikan isu, atau jika anda memerhati bunyi luar biasa yang teruk dari kotak sesondol, deformasi ketara pada lengan ATC, atau kerosakan pada tirus gelendung, hentikan serta-merta dan hubungi jurutera perkhidmatan pengeluar peralatan untuk pembaikan profesional.

III. Strategi Pencegahan dan Penyelenggaraan Sistematik

Untuk mengurangkan secara asas kejadian gangguan penukaran alat, adalah disyorkan untuk mewujudkan sistem Penyelenggaraan Ramalan (PdM) berdasarkan pemantauan data:

1. Penentukuran Berkala Komponen Utama

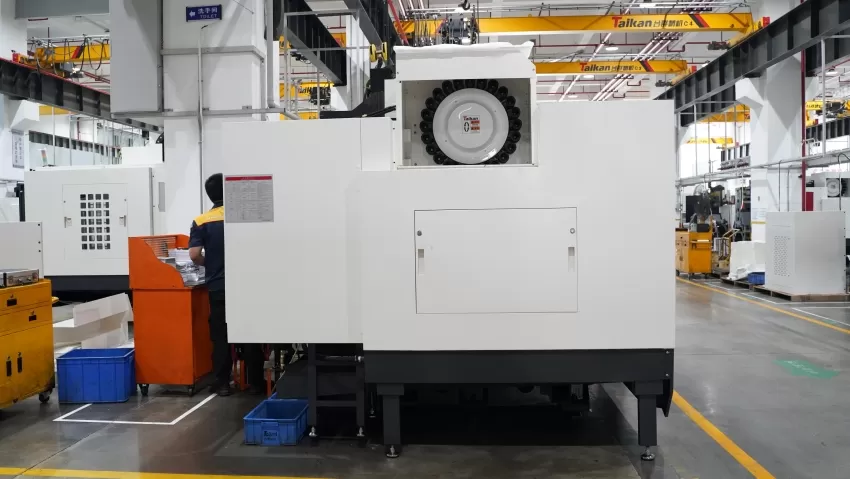

Tentukan kejejarian antara lengan ATC dan tirus gelendung setiap suku tahun menggunakan penunjuk dail. Bagi magazin alat yang menggunakan sistem kedudukan tiga titik, pastikan kebolehulangan bekas alat pada kedudukan penukaran berada dalam lingkungan ±0.05 mm. Periksa secara berkala litar pelinciran kotak sesondol untuk memastikan gris (contohnya, gris berasaskan litium) sampai ke permukaan sesondol bagi meminimumkan geseran dan haus.

2. Sistem Elektrik & Pengurusan Sandaran Parameter

Buat sandaran secara berkala parameter CNC, program PMC, dan program makro melalui kad CF atau Ethernet. Ini amat kritikal bagi pembolehubah makro berkaitan penukaran alat (contohnya, siri #1000) dan parameter servo ATC untuk mengelakkan ralat kedudukan akibat kehilangan parameter.

3. Piawaian Operasi & Pemantauan Isyarat

Kukuhkan latihan operator, menekankan bahawa butang Henti Kecemasan atau RESET tidak boleh sekali-kali ditekan semasa kitaran penukaran alat, terutamanya apabila lengan ATC sedang bergerak. Pertimbangkan untuk menambah logik "pencegahan gangguan kitaran penukaran alat" ke dalam program tangga. Gunakan fungsi diagnostik bentuk gelombang sistem CNC untuk memantau secara berkala masa tindak balas isyarat kritikal seperti pelepas gelendung dan gerakan lengan ATC, membolehkan anda meramalkan kemerosotan prestasi injap solenoid atau suis jarak dekat.

4. Pengurusan Kebersihan Sumber Kuasa

Pastikan kefungsian unit Penapis-Pengawal-Pelincir (F.R.L.) dalam sistem bekalan udara. Kekalkan tekanan yang stabil dalam julat terkadar (biasanya 0.5–0.7 MPa, ikuti spesifikasi peralatan dengan ketat). Keluarkan kondensat secara berkala dari tangki penerima udara. Tekanan udara yang tidak mencukupi adalah punca utama pelepas gelendung yang tidak lengkap, kecondongan bekas alat yang perlahan, atau kegagalan mengesan lengan ATC. Ini mesti menjadi perkara utama dalam pemeriksaan harian.

Kesimpulan

Kestabilan Penukar Alat Automatik jenis lengan adalah penunjuk teras kebolehpercayaan pusat pemesinan. Apabila berhadapan dengan kegagalan gangguan penukaran alat, menggunakan kaedah penyelesaian masalah yang saintifik dan teliti, digabungkan dengan penentukuran ketepatan berkala dan pemantauan keadaan, boleh mengurangkan dengan berkesan Masa Purata Untuk Membaiki dan memanjangkan jangka hayat peralatan. Dengan mewujudkan piawaian operasi yang kukuh dan sistem penyelenggaraan yang komprehensif, pengeluar boleh meningkatkan dengan ketara keupayaan operasi berterusan barisan pengeluaran automatik mereka, menyediakan asas yang kukuh untuk pembuatan pintar berketepatan tinggi dan berkecekapan tinggi.
